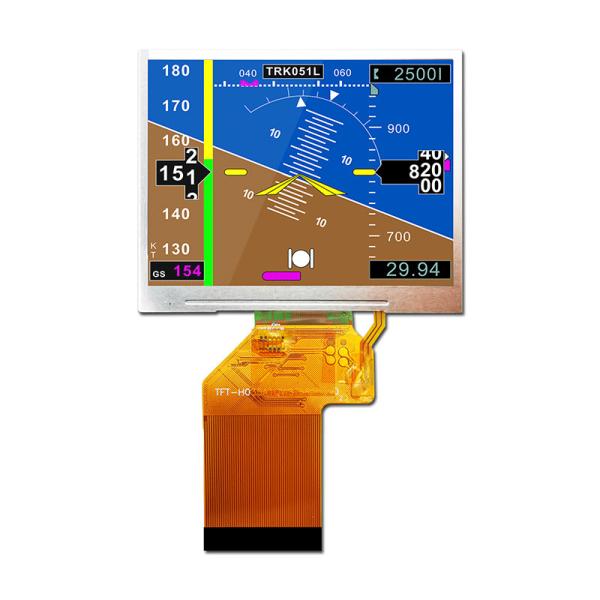

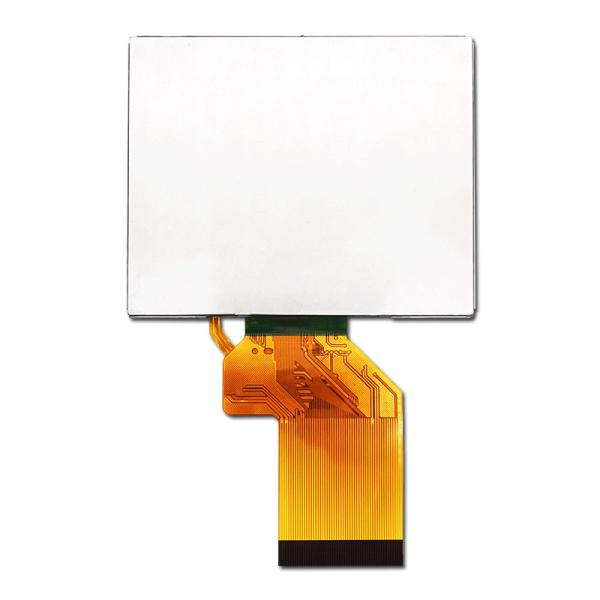

24 écrans tactiles pratique de SPI de BIT, 3,5 affichage TFT-H035A1QVIST6N54 de pouce 320x240 RVB TFT
24 écrans tactiles pratique de SPI de BIT, 3,5 affichage TFT-H035A1QVIST6N54 de pouce 320x240 RVB TFT
24 écrans tactiles pratique de SPI de BIT, 3,5 affichage TFT-H035A1QVIST6N54 de pouce 320x240 RVB TFT
24 écrans tactiles pratique de SPI de BIT, 3,5 affichage TFT-H035A1QVIST6N54 de pouce 320x240 RVB TFT
24 écrans tactiles pratique de SPI de BIT, 3,5 affichage TFT-H035A1QVIST6N54 de pouce 320x240 RVB TFT
24 écrans tactiles pratique de SPI de BIT, 3,5 affichage TFT-H035A1QVIST6N54 de pouce 320x240 RVB TFT
24 écrans tactiles pratique de SPI de BIT, 3,5 affichage TFT-H035A1QVIST6N54 de pouce 320x240 RVB TFT
24 écrans tactiles pratique de SPI de BIT, 3,5 affichage TFT-H035A1QVIST6N54 de pouce 320x240 RVB TFT
Les spécifications
Number modèle :
TFT-H035A1QVIST6N54
Point d'origine :
Dongguan, Chine
MOQ :
2
Conditions de paiement :
LC, D/A, T/T, D/P, Western Union, MoneyGram
Capacité d'approvisionnement :
99999
Délai de livraison :
25 jours
Définition

Lumière du soleil SPI+RGB lisible TFT Display/320x240 Pixels/TFT-H035A1QVIST6N54 de 3,5 pouces

Paramètres de produit


Dimensions d'affichage (millimètre) - 3,5"
Perspective - pleine perspective
Éclat de contre-jour - 600cd/m2/900cd/m2 (facultatifs)
Numéro de borne de méthode de connexion - FPC-54PIN
Interface - RGB+SPI
Instructions spéciales - TTL8/24-BIT
La température fonctionnante - (- 30~85℃)
Tension d'alimentation - 3.3v
Conducteur IC Model - ST7272A

Caractéristique générale :

Article Valeur standard Unité
Taille d'affichage 3,5" --
Nombre de pixels 320 (H) x3 (RVB) *240 (V) --
Secteur actif 70,08 (H) *52.56 (V) millimètre

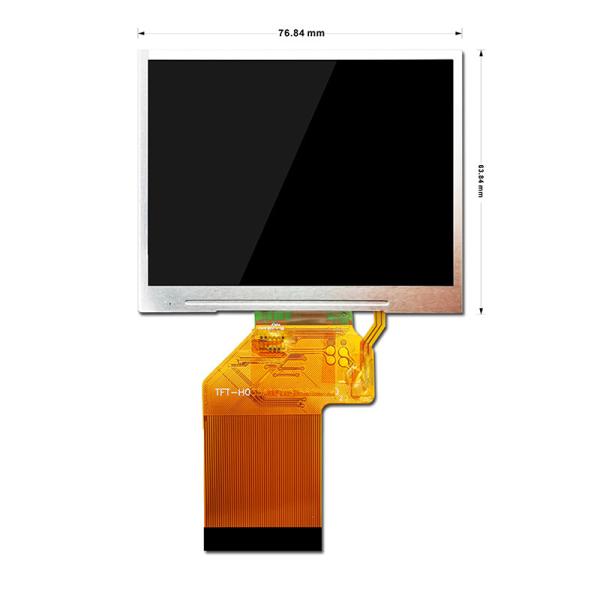

Dimension d'ensemble de LCM 76,84 (H) ×63.84× 3,40 (V) millimètre
Direction de visionnement Pleine heure -
Interface de LCM 8/24-bit RVB avec SPI à 3 fils -
Conducteur IC de LCM ST7272A -
Conducteur Voltage de LCM VCI=2.8V V
Contre-jour LED blanche -
Écran tactile Sans écran tactile -
Conducteur IC de PCT - - - -
Conducteur Voltage de PCT - - - V
Tension d'entrée-sortie Digital de PCT - - - V
La température d'opération -30~85 ℃
Température de stockage -40~85 ℃

Pin Description

Pin NON. Symbole Description
1,2 LED_K Cathode de LED
3,4 LED_A Anode de LED
5 RTP_YU Goupille résistive de fonction de TP. Sinon utilisé, laissez cette goupille ouverte.
6 RTP_XR Goupille résistive de fonction de TP. Sinon utilisé, laissez cette goupille ouverte.
7 OR Aucun reliez
8 RESX LCM a remis à zéro le Pin.

9

SPI_CS

* goupille choisie d'entrée de puce (le « bas » permettent).

* a sinon utilisé, fixe svp cette goupille à VCI.

10

SPI_SCL

* dans le mode de SPI, cette goupille est utilisée comme câble coaxial.

* a sinon utilisé, laisse svp cette goupille ouverte.

11

SPI_SDA

* goupille d'entrée-sortie d'interface de SPI.

* a sinon utilisé, laisse svp cette goupille ouverte.
12-19 DB0-DB7 Bus de données bleu. Sinon utilisé, fixez svp cette goupille à la terre.
20-27 DG0-DG7 Les données vertes bus.DG [7:0] sont employées dans l'interface à 8 bits de RVB.
28-35 DR0-DR7 Bus de données rouge. Sinon utilisé, fixez svp cette goupille à la terre.
36 HSD Le signal de synchronisation horizontale, défaut est polarité négative.
37 VSD Signal d'entrée de synchronisation vertical pour l'interface de RVB.
38 PCLK Goupille d'entrée d'horloge de pixel.
39,40 OR Aucun reliez
41,42 VCI Puissance analogue
43 RTP_YD Goupille résistive de fonction de TP. Sinon utilisé, laissez cette goupille ouverte.
44 RTP_XL Goupille résistive de fonction de TP. Sinon utilisé, laissez cette goupille ouverte.
45-51 OR Aucun reliez
52 REPAIRE Entrée de données permettre. L'accès d'affichage est permis quand le De est « H ».
53,54 LA terre La terre
