Les spécifications
Numéro de modèle :
D
Lieu d'origine :
Guangzhou
Quantité minimum de commande :
3
Conditions de paiement :
T / tl / c
Détails de l'emballage :
Exporter le package standard
Phase :
3
Tension d'entrée :
6KV 、 6,3KV 、 6,6KV 、 10KV 、 10,5KV 、 11KV
Tension de sortie :
0,4 kV
Matériau d'enroulement :
Cuivre / aluminium
Matériau de base :
Noyau en acier en silicium / noyau amorphe
Application :
Pouvoir
Capacité nominale :
30-2500kva
Garantie :
2 ans
Groupe de vecteur :
Dyn11 yzn11 yyn0
Méthode de refroidissement :
Onan
Standard :
Norme du CEI
nom :
Transformateur de distribution immergé d'huile
Définition
Transformateur de distribution à bain d'huile 10kV en alliage amorphe S(B)H25-NX1 Niveau d'efficacité énergétique 1
Spécifications du produit
Transformateur de distribution à bain d'huile 10kV en alliage amorphe S(B)H25-NX1 niveau d'efficacité énergétique 1
Capacité (kVA) Combinaison de tension Groupe de vecteurs Pertes à vide (W) Pertes à pleine charge (W) Impédance de court-circuit (%)
HT (kV) Plage de prise HT BT (kV)
30 6 6.3 6.6 10 10.5 11 ±5%/±2×2.5% 0.4 Dyn11
Yzn11
Yyn0
25 510/480 4
50 35 735/700
63 40 880/840
80 50 1060/1010
100 60 1270/1215
125 70 1530/1450
160 80 1870/1780
200 95 2210/2100
250 110 2590/2470
315 135 3100/2950
400 160 3660/3480
500 190 4380/4170
630 250 5020 4.5
800 300 6075
1000 360 8340
1250 425 9720
1600 500 11745
2000 550 14000 5
2500 670 15450
Les pertes à pleine charge “/” sont suivies des données du groupe de vecteurs Yyn0

* Les spécifications ci-dessus peuvent être modifiées pour améliorer les performances.

* Des transformateurs d'autres spécifications que celles énumérées ci-dessus peuvent être fabriqués sur commande.

Aperçu du produit

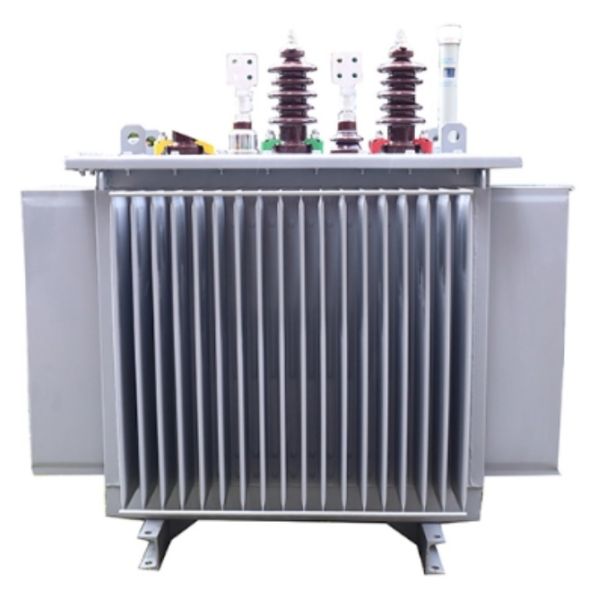

S(B)H25-NX1 (Niveau d'efficacité énergétique 1) : En tant que transformateur en alliage amorphe à bain d'huile 10kV haut de gamme, le modèle "NX1" adopte un noyau composite en alliage nanocristallin et en alliage amorphe—cette conception réduit les pertes par hystérésis de 15 % supplémentaires par rapport aux transformateurs avec des noyaux amorphes purs. Son réservoir d'huile est doté d'une structure ondulée entièrement scellée intégrée à une protection au gaz inerte, ce qui empêche totalement le vieillissement et les fuites d'huile.

En combinant le niveau d'efficacité énergétique 1 avec l'avantage de performance du noyau, le transformateur peut économiser plus de 10 000 kWh d'électricité par an. Il est bien adapté aux scénarios d'application haut de gamme tels que les systèmes de distribution d'énergie de soutien UHV et les alimentations de secours pour les grands centres de données. De plus, l'équipement est compatible avec la connectivité IoT, permettant le suivi à distance des conditions et l'exploitation et la maintenance intelligentes.

Transformateur de distribution immergé dans l'huile 160kVA Amorphe en alliage 10kV S(B)H25-NX1 Niveau 1 d'efficacité énergétique

Équipement professionnel

Transformateur de distribution immergé dans l'huile 160kVA Amorphe en alliage 10kV S(B)H25-NX1 Niveau 1 d'efficacité énergétique

Exportation


Transformateur de distribution immergé dans l'huile 160kVA Amorphe en alliage 10kV S(B)H25-NX1 Niveau 1 d'efficacité énergétique


Usine

Transformateur de distribution immergé dans l'huile 160kVA Amorphe en alliage 10kV S(B)H25-NX1 Niveau 1 d'efficacité énergétique

Exposition

Transformateur de distribution immergé dans l'huile 160kVA Amorphe en alliage 10kV S(B)H25-NX1 Niveau 1 d'efficacité énergétique

Certificat

Transformateur de distribution immergé dans l'huile 160kVA Amorphe en alliage 10kV S(B)H25-NX1 Niveau 1 d'efficacité énergétique

Marché cible



Transformateur de distribution immergé dans l'huile 160kVA Amorphe en alliage 10kV S(B)H25-NX1 Niveau 1 d'efficacité énergétique

Profil de l'entreprise

Guanggao Transformer est un fabricant de transformateurs professionnel. Nous produisons des transformateurs monophasés, triphasés, de type sec, de distribution et haute tension (110 kV et plus). Nous respectons les normes IEEE/ANSI/UL/CSA et IEC. Guanggao Transformer a près de 25 ans d'expérience en exportation de transformateurs. L'entreprise dispose d'une construction de laboratoire moderne, comme une salle d'essais haute tension, dans laquelle se trouve un dispositif d'essai d'impulsion de foudre de 3000 kV, et certains équipements d'essai avancés, tels que l'analyseur d'humidité CA-21 de Mitsubishi, le détecteur d'images infrarouges américain Fluke Ti30, la vibration tridimensionnelle américaine RM-3WE. Et il a été identifié comme les laboratoires nationaux d'essais d'efficacité énergétique des transformateurs de puissance en 2011.

L'entreprise a entrepris le projet de sécurité énergétique des Jeux olympiques nationaux, le projet national 851, la construction complète des Jeux asiatiques de Guangzhou, le BRT de Guangzhou et d'autres projets de sécurité énergétique importants. Les produits utilisés dans les projets ci-dessus sont très sûrs et fonctionnent de manière fiable dans tout le pays. De plus, ces produits sont exportés vers le Myanmar, Madagascar, la Malaisie et d'autres pays. Bénéficiant d'une bonne réputation sur le marché électromécanique, "Guanggao Brand" a été identifié comme une marque célèbre du Guangdong, le produit a été identifié comme les produits vedettes nationaux en matière d'efficacité énergétique et les produits de marque dans la province du Guangdong. Si vous avez besoin de transformateurs, veuillez nous contacter.
