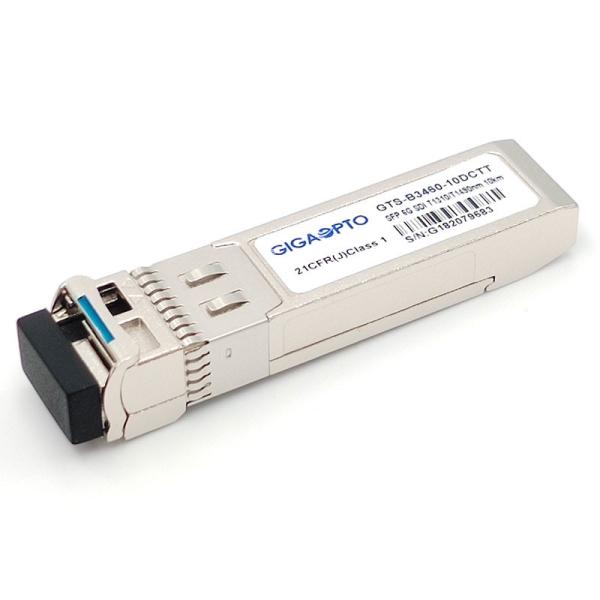

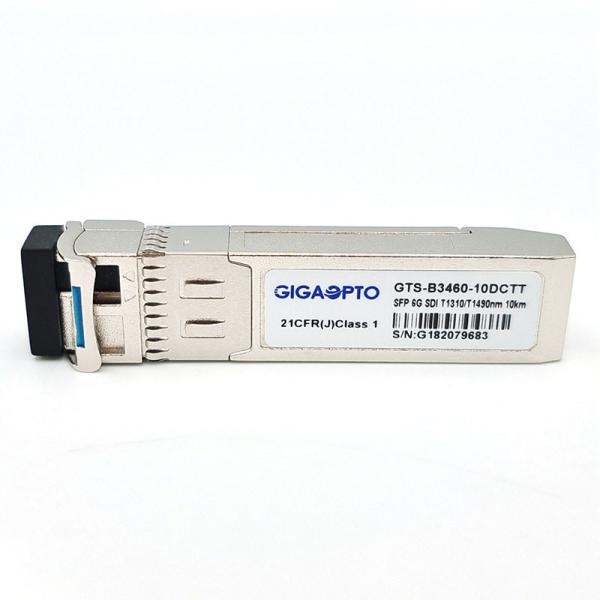

doubles modules d'émetteurs de 6G IDS SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC NON-MSA
doubles modules d'émetteurs de 6G IDS SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC NON-MSA
doubles modules d'émetteurs de 6G IDS SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC NON-MSA
doubles modules d'émetteurs de 6G IDS SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC NON-MSA
Les spécifications
Number modèle :
GTS-B3460-10DCTT
Point d'origine :
Shenzhen, Chine
MOQ :
1
Conditions de paiement :
T/T, L/C
Capacité d'approvisionnement :
50,000pcs/month
Délai de livraison :
1-5 jours de travail
Détails de empaquetage :
Sac statique, sachet en plastique, boîte au détail ou par requis
Nom d'article :
doubles émetteurs de 6G IDS BIDI
Vitesse :
50Mb/s - 5.94Gb/s
technologie :
Double TX dans un BOSA, BIDI
Longueur d'onde centrale :
1310nm_TX1/1490nm_TX2
Connecteur optique :
Simplex de LC
Longueur de câble :
10km
MSA/Non MSA :
Non MSA
Définition

doubles modules d'émetteurs de 6G IDS SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC NON-MSA





Spécifications fonctionnelles



Nom d'article double émetteur de 6G IDS SMPTE SFP P/N GTS-B3460-10DCTT
Type de module Double TX dans BOSA, 1 fibre Max Bit Rate 5.94Gbps
Facteur de forme SFP BIDI Environnement Fonctionnement de -5 à 70°C
Longueur d'onde centrale (TX) 1310nm_TX1/1490nm_TX2 Max Fiber Distance 10km @ 9/125μm SMF
Interface LC recto UPC Type de câble Fibre de mode unitaire
Émetteur DFB Pièce de récepteur NON-DÉTERMINÉ
Tension d'alimentation électrique 3.3V Approvisionnement actuel 500mA (maximum)
Puissance de sortie de TX (dBm) -8~0 dBm Rapport d'extinction >3.5dB
Diagnostic de Digital Appui (défaut) Pin Assignment Non-MSA Pinout
Application SD/HD/3G/6G IDS





Description



Le GTS-B3460-10DCTT de Gigaopto est un 1 module d'émetteurs à canal double bidirectionnel de fibre conçu pour transmettre les signaux numériques périodiques optiques comme défini dans SMPTE 297-2006. Il soutient les débits de 143Mb/s aux taux 5.94Gb/s.This que le double module d'émetteur est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M et ST-2081 périodiques.

Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. C'est avec l'indépendant deux 1310 1490 de laser de nanomètre émetteurs de nanomètre et. Une distance maximum de 10 kilomètres est réalisable avec les signaux 6Gb/s pathologiques.





Caractéristiques



  • Jusqu'au débit 6Gbps
  • Transmission de soutien de SMPTE ST-2081, SMPTE 424M, SMPTE 292M, SMPTE259M
  • Modèles visuels de soutien pour SD-SDI, HD-SDI, 3G-SDI, 6G-SDI
  • émetteurs du laser DFB de 1310nm et de 1490nm DFB intégrés dans un BOSA
  • Interface optique de récipient bidirectionnel de LC conforme
  • Alimentation d'énergie simple de +3.3V
  • Fonction de DDMI disponible avec le mode intérieurement calibré
  • Chaud-que l'on peut brancher
  • Sécurité des lasers Class1 internationale certifiée
  • Gamme de température de fonctionnement :

Message publicitaire : -5°C~70°C

  • RoHS conforme



Application



  • SMPTE ST-297-2015, ST-2081 et interfaces Électrique-à-optiques compatibles
  • Interfaces de service d'UHD-TV/HD-TV/SD-TV
  • Transmission optique visuelle
  • D'autres télécommunications optiques



Norme



  • Conforme avec les spécifications de MSA SFP+ (SFF-8431)
    •
  • Conforme avec SFF-8472



Définition de Pin



doubles modules d'émetteurs de 6G IDS SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC NON-MSA





Pin aucun Symbole Nom/description Puissance Seq. Notes
1 VeeT Au sol d'émetteur 1er
2 OR Non relié 3ème
3 OR Non relié 3ème
4 MOD_ABS Le module absent, se relient à VeeT dans le module 3ème 1
5 Câble coaxial ligne à 2 fils d'horloge d'interface série, LVTTL-I 3ème 2
6 SDA ligne de données à 2 fils d'interface série, LVTTL-I/O 3ème 2
7 VeeT Au sol d'émetteur 1er
8 TD2+

DONNÉES Non-inversées de l'émetteur (1310nm) dedans.

Le C.A. a couplé. CML-I

 3ème
9 TD2-

DONNÉES inversées de l'émetteur (1310nm) dedans.

Le C.A. a couplé. CML-I

 3ème
10 TX2_DIS

Entrée de débronchement de l'émetteur (1310nm), LVTTL-I

Haut : Émetteur

Le bas : Émetteur dessus

 3ème 3
11 Virez Au sol de récepteur 1er
12 OR Non relié 3ème
13 OR Non relié 3ème
14 VeeT Au sol d'émetteur 1er
15 VccT Alimentation d'énergie d'émetteur 2ème
16 VccT Alimentation d'énergie d'émetteur 2ème
17 VeeT Au sol d'émetteur 1er
18 TD1+

DONNÉES Non-inversées de l'émetteur (1490nm) dedans.

Le C.A. a couplé. CML-I

 3ème
19 TD1-

DONNÉES inversées de l'émetteur (1490nm) dedans.

Le C.A. a couplé. CML-I

 3ème
20 TX1_DIS

Débronchement de l'émetteur (1490nm), LVTTL-I

Haut : Émetteur

Le bas : Émetteur dessus

 3ème 4

Puissance Seq. : Ordre d'engagement de Pin pendant le branchement chaud.

La note 1. MOD_ABS est reliée à VeeT à l'intérieur du module.

La note 2. SDA&SCL (I2C) sera tirée vers le haut avec 4.7k - les résistances 10kΩ sur le panneau de centre serveur.

La note 3. Tx2_DIS est tirée vers le haut à VccT avec un 4.7k - la résistance 10kΩ à l'intérieur du module.

La note 4. Tx1_DIS est tirée vers le haut à VccT avec un 4.7k - la résistance 10kΩ à l'intérieur du module.





Contour de paquet



Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
