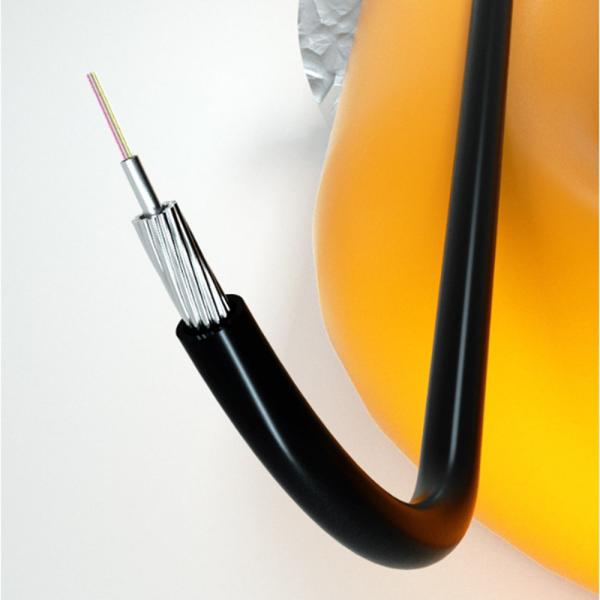

câbles optiques à haute température et résistants aux températures élevées à base de téflon à puits de pétrole à 2 et 4 cœurs

fibres optiques de mesure de la température par capteur de détection pour la détection de puits de pétrole

Structure et matériaux

• Fibre optique: généralement constitué de fibres optiques à haute température à base de polyimide, qui présentent une excellente résistance à haute température et des propriétés optiques,permettant une transmission stable des signaux optiques dans des environnements à haute température.
•
• Couche de revêtement: généralement recouvert d'une couche de polytétrafluoroéthylène (Teflon). Le téflon présente une résistance exceptionnelle aux températures élevées, une résistance à la corrosion, une résistance à l'eau et une isolation électrique,protégeant la fibre optique des environnements extérieurs hostiles.
•
• Couche de renforcement: Le kevlar et d'autres matériaux sont utilisés comme couche de renforcement au milieu, ce qui améliore la résistance mécanique du câble optique, améliorant sa résistance à la tension, à l'extrusion,et de pliage, et en veillant à ce qu'il ne soit pas facilement endommagé dans l'environnement complexe des puits de pétrole.
•
• Enveloppe extérieure: La gaine extérieure utilise également du polytétrafluoroéthylène pour fournir une protection supplémentaire, ce qui rend le câble optique global flexible et résistant à la corrosion pour une construction et une pose pratiques.

Autres paramètres principaux:

Principe de fonctionnement

Caractéristiques de performance

• Résistance aux températures élevées: Il peut résister à des températures inférieures à 200°C ou même 300°C, répondant aux exigences de température élevée de l'environnement du puits de pétrole.
• Résistance à la corrosion: Les matériaux tels que le téflon présentent une bonne résistance à la corrosion, pouvant résister à l'érosion de diverses substances chimiques dans les puits de pétrole, telles que les sulfures.
• Anti-interférencesLa fibre optique elle-même est immunisée contre les interférences électromagnétiques.permettant un fonctionnement stable dans l'environnement électromagnétique fort des puits de pétrole et garantissant l'exactitude et la fiabilité des données de mesure.
• Mesure de haute précision: Il peut réaliser des mesures de température de haute précision avec une précision allant jusqu'à ± 0,5°C ou même supérieure, capable de détecter rapidement les changements subtils de température dans le trou du puits de pétrole,fournissant un support de données précises pour la production de puits de pétrole.
• Surveillance à longue distance: la distance maximale de surveillance par canal peut atteindre 16 kilomètres ou plus, adaptée à la surveillance à grande échelle des puits de pétrole,et permettant une surveillance complète de la température à différentes profondeurs dans les puits de pétrole.
•

Scénarios d'application

• Surveillance de la température des puits de pétrole: La surveillance en temps réel des changements de température à différentes profondeurs dans les puits de pétrole aide les ingénieurs pétroliers à comprendre l'état de production des puits de pétrole,comme le jugement de la répartition de la température des couches d'huile et des changements dans les interfaces pétrole-gaz-eau, afin d'adapter les stratégies de production en temps opportun et d'améliorer l'efficacité de la valorisation du pétrole.
• Diagnostic des défauts des puits de pétrole: les températures anormales sont surveillées pour détecter les défauts potentiels dans les puits de pétrole, tels que les fuites de tuyaux et les dommages au boîtier,Les mesures de réparation sont prises en temps opportun pour éviter l'apparition et l'expansion des accidents..
• Surveillance dynamique du réservoir: surveillance à long terme des variations de température dans les réservoirs, analyse des caractéristiques dynamiques des réservoirs, fournissant une base importante pour le développement et la gestion des réservoirs,et optimisation des plans d'exploitation des réservoirs.
•

Sélection et installation

• Sélection: en fonction des conditions environnementales spécifiques du puits de pétrole (tels que la température, la pression, la corrosion, etc.), des exigences de surveillance (précision, distance, etc.) et du budget,sélectionnez le nombre de cœurs approprié (2 cœurs ou 4 cœurs), spécifications et performances du câble optique de détection de puits de pétrole.
• Installation: Le processus d'installation nécessite une technologie et un équipement professionnels pour assurer la bonne pose et la fixation du câble optique en aval, en évitant une tension excessive, une flexion,ou extrusion du câble optiqueEn même temps, faites attention à la connexion entre le câble optique et l'équipement de tête de puits, les systèmes de surveillance, etc., afin d'assurer une transmission stable du signal.

Les câbles GYTA53 12/32 à fibre optique, 250um, sont placés dans un tube lâche en plastique à haut module.

Les tubes sont remplis d'un composé résistant à l'eau.
