Les spécifications
Lieu d'origine :
Dongguan, en Chine
Quantité minimale de commande :
500 pièces
Détails de l'emballage :
Conformément aux exigences du client
Délai de livraison :
Délai de livraison de 30 jours
Conditions de paiement :
T/T
Capacité à fournir :
10000 pièces/mois
Voltage d'alimentation :
2 à 30 V CC
Impédance du pont :
※ 10,0KΩ ± 30%
la sensibilité :
※2.0-4.0mV/V/EC
TCR :
≤ 100 ppm/°C@-40°C à 125°C
Compte rendu :
Le système de freinage doit être équipé d'un dispositif de freinage.
Température de fonctionnement :
-40℃~135℃
Température de stockage :
-40°C à 150°C
Décalage thermique/décalage de la portée :
※Tco&Tcs 0,02% FS/°C Max
Non linéaire :
0.25% FS max
L'hystérésis et la répétabilité :
0.25% FS max
Temps de réponse :
< 2 ms
Résistance diélectrique :
> 2KV
Définition

Noyau de capteur piézorésistif céramique à membrane affleurante avec des matériaux sensibles stables pour la mesure de la pression

Principales caractéristiques

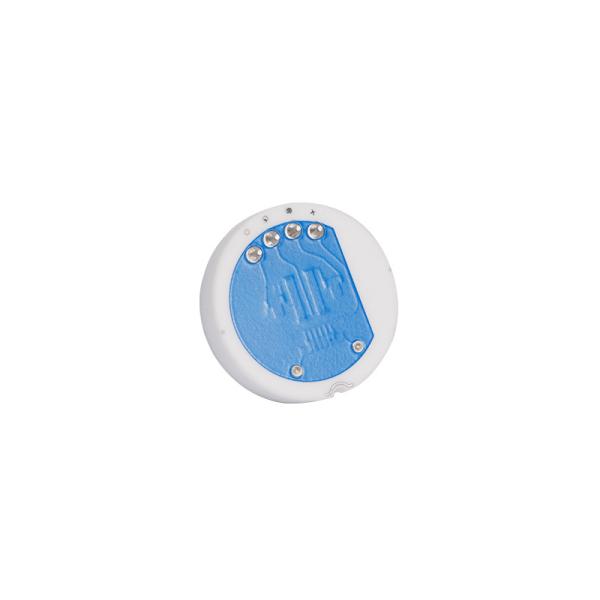

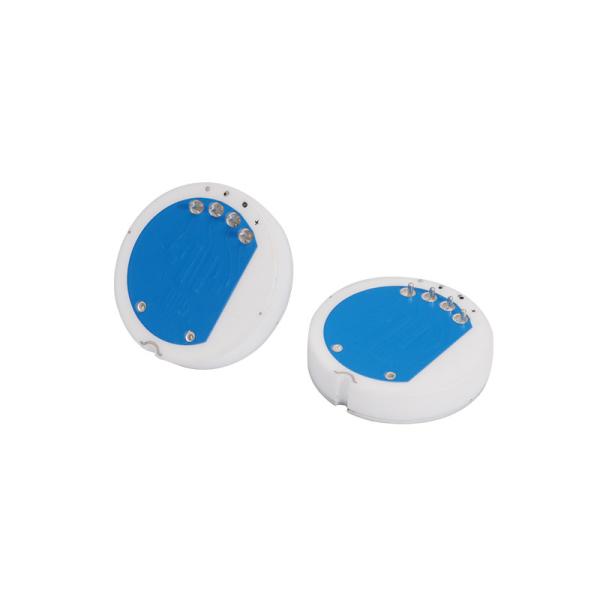

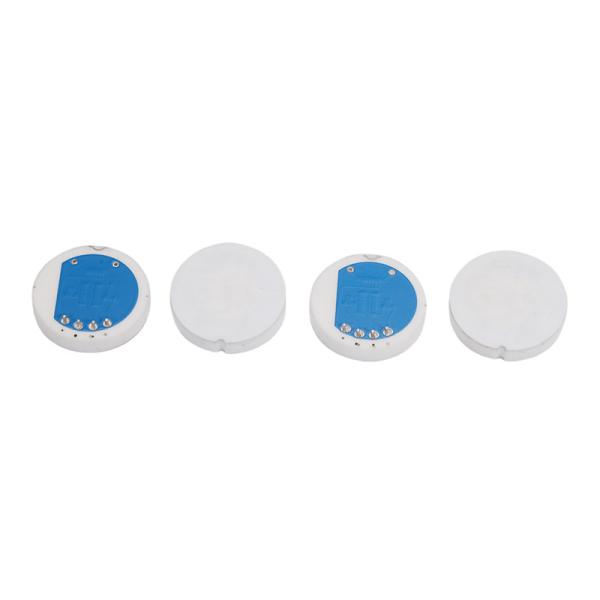

Série RS214A Noyau de capteur piézorésistif céramique à membrane affleurante

Le noyau de capteur piézorésistif céramique à membrane affleurante de la série RS214A utilise une base en céramique d'alumine méticuleusement fabriquée, combinée à des matériaux sensibles très stables.
Il est affiné grâce à des procédés tels que la sérigraphie, la cuisson à haute température et la découpe au laser.

Le RS214A a des dimensions de φ21X(4.10-4.77)mm. Sa conception de circuit unique améliore considérablement la fiabilité du produit.
L'élément sensible intègre en interne un circuit de compensation de température et subit une découpe au laser, garantissant que dans la plage d'utilisation conventionnelle (-20°C à 85°C), le signal de dérive de température du pont interne est presque nul (≤0,02% FS/°C), ce qui réduit considérablement l'étalonnage de la compensation de température requis lors de la production de capteurs de pression.

Le matériau céramique offre une excellente stabilité thermique et une résistance au fluage, avec une plage de température de fonctionnement allant jusqu'à -40°C à 150°C, démontrant une stabilité à long terme exceptionnelle.

La résistance à la corrosion de la céramique offre des avantages significatifs dans des domaines tels que la réfrigération, l'industrie chimique, les produits pharmaceutiques et la protection de l'environnement, remplaçant progressivement les capteurs de pression en silicium diffusé courants.

Grâce à son excellent rapport coût-efficacité, le noyau de capteur piézorésistif céramique à compensation de température devient le choix préféré pour les éléments de détection de pression dans les applications IoT. Il est largement utilisé pour mesurer la pression de l'air, de l'eau, de l'huile,
et d'autres fluides. Il a de nombreuses applications dans des domaines tels que l'automobile, les compresseurs d'air, les tuyaux d'incendie,
l'industrie et les appareils ménagers. Nous pouvons personnaliser diverses formes et tailles de noyaux sensibles à la pression en fonction des exigences du client.

  • Conception de circuit brevetée
  • Conception structurelle unique
  • Pression de surcharge et d'éclatement ultra-élevée, adaptée aux scénarios de pression à fort impact
  • Large plage de températures, large applicabilité
  • Membrane à haute élasticité pour améliorer la sensibilité et répondre aux exigences de mesure de haute précision
  • Prend en charge l'acquisition précise des données



Paramètres du produit

Paramètres Caractéristiques électriques
Nom de la série Série RS214A
Type Membrane affleurante à compensation de température
Taille (diamètre x hauteur) 21x(4.25~4.92)mm
Tension d'alimentation 2-30 V DC
Impédance du pont ※10.0kΩ ± 30%
TCR ≤ 100 ppm/℃@-40℃~135 ℃
Température de fonctionnement ‘-40 ℃~135℃
Température de stockage ’-40℃~150 ℃
Dérive de température ※ Tco&Tcs 0.02%FS/℃ Max
Non-linéarité 0.25% FS Max
Hystérésis et répétabilité 0.25% FS Max
Décalage zéro ※0±0.4mV/V
Sensibilité ※2.0-4.0mV/V, Typ: 3.0mV/V/FS
Temps de réponse ＜ 2mS
Résistance d'isolement ＞ 2KV
Stabilité à long terme du point zéro@25℃ Zéro@25℃:＜0.25 FSO (pas d'accumulation de temps)
Durée de vie en cycles 5 millions de cycles de pression@2-5Hz, 0~pleine échelle de pression~0, 15 ~35℃

Gamme de produits
RS214A
Série 21x(4.10-4.77)mm
Modèle de produit Plage de pression de fonctionnement Épaisseur du produit H Pression de surcharge Pression d'éclatement
RS214A002C 0-2 Bar 4.25 ± 0.05 mm ＞ 10 Bar ＞ 20 Bar
RS214A005C 0-5 Bar 4.30 ± 0.05 mm ＞ 25 Bar ＞ 40 Bar
RS214A010C 0-10 Bar 4.40 ± 0.05 mm ＞ 30 Bar ＞ 60 Bar
RS214A020C 0-20 Bar 4.55 ± 0.05 mm ＞60 Bar ＞ 120 Bar
RS214A032C 0-32 Bar 4.65 ± 0.05 mm ＞ 100 Bar ＞ 160 Bar
RS214A050C 0-50 Bar 4.70 ± 0.05 mm ＞ 150 Bar ＞ 250 Bar
RS214A070C 0-70 Bar 4.85 ± 0.05 mm ＞250 Bar ＞ 350 Bar
RS214A100C 0-100 Bar 4.92 ± 0.05mm ＞300 Bar ＞ 400 Bar

FAQ

Q1. Qu'est-ce qui distingue les produits de Songfast de ceux de ses concurrents ?

R : Songfast se distingue par :

  • Une vaste expérience : Notre équipe technique possède plus de 20 ans d'expérience dans l'industrie des capteurs.
  • Des solutions sur mesure : Nous fournissons des solutions rapides et professionnelles, personnalisées pour répondre aux scénarios d'application spécifiques des clients.
  • Personnalisation personnalisée : Nous accueillons les demandes de personnalisation personnalisées pour garantir un ajustement optimal du produit.
  • Un contrôle qualité rigoureux : Notre équipe dédiée à la gestion de la qualité de la production assure un contrôle qualité strict tout au long du processus de fabrication.
  • Une livraison efficace : Nous maintenons un délai de livraison de 30 jours pour la livraison des produits.

Q2. Quelles certifications officielles et normes de conformité de l'industrie l'entreprise a-t-elle obtenues ?

R : Songfast détient les certifications suivantes et respecte ces normes :

  • ISO 9001 (Système de gestion de la qualité)
  • IATF 16949 (Système de gestion de la qualité automobile)
  • ISO 45001 (Système de gestion de la santé et de la sécurité au travail)
  • ISO 14001 (Système de management environnemental)
  • Plus de 20 brevets nationaux

Q3. Proposez-vous un développement personnalisé pour de nouveaux produits au-delà de vos offres sur le site Web ?

R : Oui, Songfast fournit des services de développement personnalisé pour répondre aux exigences uniques des clients en matière de nouveaux produits.
