Domes en verre optique en saphir personnalisés pour la protection des fenêtres de surveillance

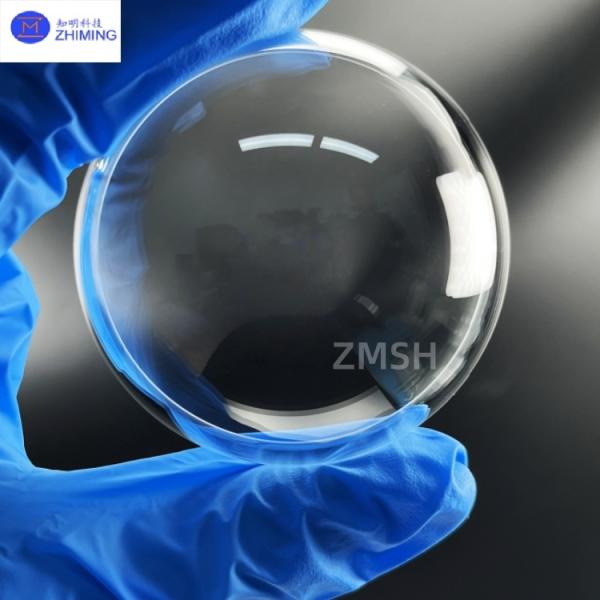

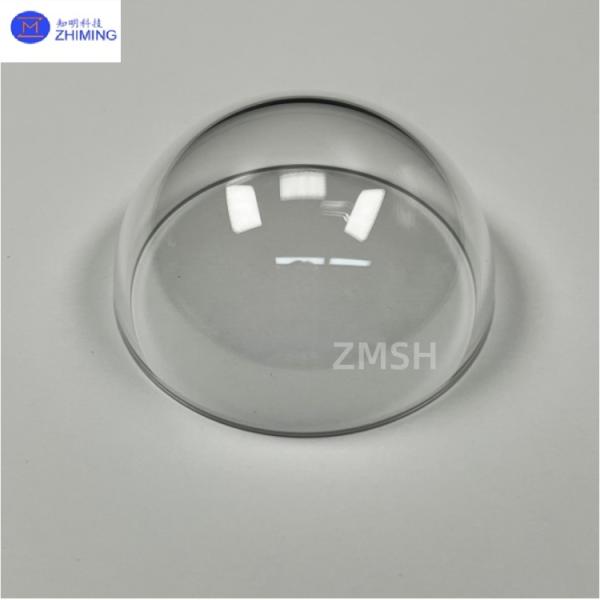

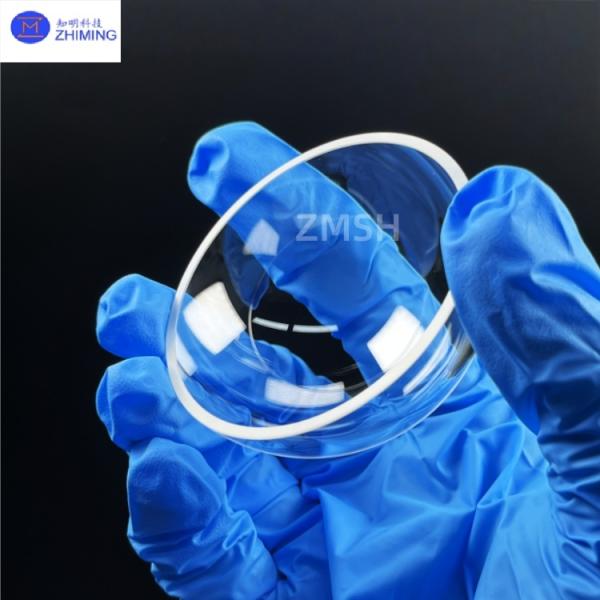

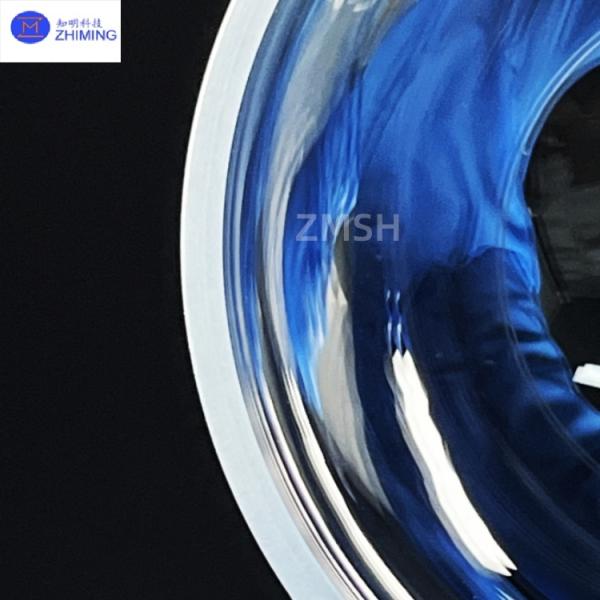

Un dôme en saphir (ou dôme hémisphérique en saphir) est un composant de fenêtre de protection ou optique transparent fabriqué à partir de saphir (Al2O3 monocristal).Sa structure hémisphérique ou superhémisphérique minimise la distorsion de la réfraction de la lumière, ce qui le rend largement utilisé dans les scénarios nécessitant une grande transmission, une résistance environnementale et une durabilité aux chocs.Il est classé en hémisphères standard.Les propriétés physiques et chimiques uniques du saphir le positionnent comme un choix idéal pour les systèmes optiques avancés, l'équipement militaire,et dispositifs industriels.

Caractéristiques principales des dômes en verre optique en saphir

1.Performance optique supérieure

• Haute transmittance : Le saphir atteint une transmittance > 90% dans les spectres ultraviolets (200 nm), visibles (400 ¢ 700 nm) et infrarouge moyen (3 ¢ 5 μm), avec des matériaux haut de gamme atteignant 99%.
• Faible réflectivité et diffusion: les revêtements antireflecteurs réduisent la réflectivité de surface à < 1%, tandis que la structure cristalline assure une diffusion minimale (< 0,1%).
• Compatibilité à large spectre: adapté à l'imagerie UV, à l'imagerie thermique (IR à ondes moyennes) et aux systèmes optiques multispectral.

2.Extrême adaptabilité à l'environnement

• Résistance à la température: fonctionne à -40°C à +85°C; résiste à une exposition à court terme jusqu'à 150°C (par exemple, radomes de missiles).
• Résistant aux produits chimiques et au vieillissement: résistant aux acides, aux alcalis, aux sels et à la dégradation par les UV; résistant au jaunissement ou à la fragilité au fil du temps.
• Résistance à l'impact et à l'abrasion: dureté Mohs de 9 (seconde après le diamant); résiste au sable, à la grêle et aux chocs mécaniques avec une résistance aux rayures à micro-échelle.

3.Avantages de la conception structurelle

• Légère: la fabrication en forme de filet (par exemple, croissance alimentée par pellicule définie par bord, EFG) réduit les déchets de matériaux; épaisseur aussi basse que 0,5 mm.
• Intégrité de l'étanchéité: imperméable à l'eau/à la poussière IP66, idéal pour les environnements sous-marins ou poussiéreux.
• Personnalisabilité : Prend en charge les diamètres de 25 à 450 mm, l'épaisseur de 0,5 à 2 mm et les coupes sur mesure (encoches, fentes) pour les installations sur mesure.

Domes en verre optique en saphir Les principales applications

1- Défense et militaires.

• Radomes de missiles: protègent les systèmes de guidage infrarouge/UV sous chauffage aérodynamique à grande vitesse (par exemple, missiles AIM-9X).
• Capsules électro-optiques: Protégez les caméras thermiques, les télémètres laser et les capteurs de navigation dans les zones de combat.

2- Dans l' aérospatiale.

• Fenêtres satellites: permettent l'observation de la Terre et l'imagerie astronomique sous vide et en cycle thermique extrême.
• Sensors de drones/UAV: Protéger les caméras et les systèmes LiDAR pour la cartographie et la surveillance haute résolution.

3. Industrie et sécurité

• Surveillance des températures élevées: caméras de surveillance dans les réacteurs chimiques, les raffineries et les pipelines.
• Systèmes de circulation intelligents: Réduire l'éblouissement pour la reconnaissance des plaques d'immatriculation dans les déploiements de villes intelligentes.

4- Médecine et recherche

• Endoscopes et microscopes: fournir des fenêtres d'observation stériles et résistantes aux autoclaves.
• Laboratoires laser: Transmettre des faisceaux laser de haute puissance sans dégradation.

5- Marine et sous-marine

• Exploration en haute mer: résister à la corrosion de l'eau de mer pour la robotique sous-marine et les observatoires.
• Navigation navale: Protéger le sonar et les capteurs optiques des saumons et de la haute pression.

Recommandations de produits connexes

1- Domes optiques en saphir monocristallin personnalisés pour détecteurs de missiles

Q1: Quels sont les principaux avantages des dômes en saphir par rapport à d'autres matériaux optiques?

A1: Les dômes en saphir offrent une transparence >99% (UV à infrarouge moyen), une stabilité thermique de -40 °C à +85 °C et une dureté Mohs de 9 pour la résistance aux rayures / poussière.

Q2: Où les dômes en saphir sont-ils le plus souvent appliqués?

A2: Principalement dans les systèmes de guidage de missiles militaires, les capteurs aérospatiaux et la surveillance industrielle à haute température en raison de leur extrême durabilité.
