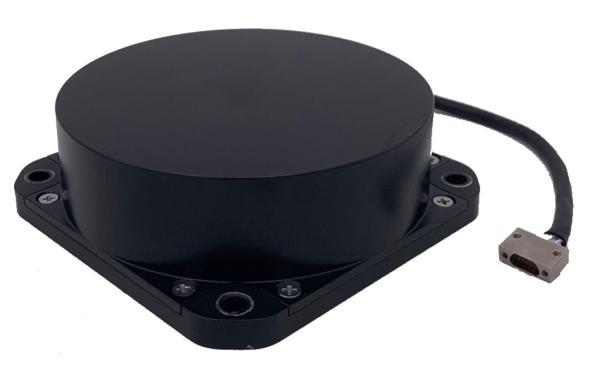

FG-98A/H gyroscope à fibre optique à axe unique
Stabilité du biais zéro ≤ 0,005/0,003°/h;Dimensions (mm): 98x98x33.5;Poids (g): 520+20

Manuel des données - FG-98A/H gyroscope à fibre optique à axe unique

L'introduction du produit
Le gyroscope à fibre optique uniaxial FG-98 a/H est un gyroscope optique,intégration mécanique et électrique de l'état solide de haute précision et de haute précision dans un gyroscope à fibre optique uniaxial en boucle fermée numérique, basé sur le principe sag (SAGNAC), par la source lumineuse en fibre optique dopée à l'erbium, le coupleur en fibre optique, le détecteur photoélectrique, le modulateur de phase optique intégré, l'anneau de détection en fibre optique,circuits et structures.
Il est réitéré sur la base du gyroscope à fibre optique FG-98, a hérité de la conception classique du gyroscope FG-98, a adopté un niveau technologique de production plus élevé et amélioré les performances de manière globale.Il peut être largement utilisé dans divers domaines de navigation et de guidage.
Des gyroscopes à fibre optique classiques de navigation.

Les caractéristiques du produit
• alimentation à 5 V unique
• Taux de mise à jour jusqu'à 4000 Hz
• Excellente performance à pleine température
• Excellente performance de démarrage, l'indice nominal peut être atteint lorsque l'alimentation est allumée et aucun préchauffage n'est requis
• Excellente adaptabilité à l'environnement, résistance aux chocs et aux vibrations
• Technologie de reconnaissance des franges d'interférence, prenant en charge le démarrage à froid dans toute la plage dynamique
• Haute fiabilité
• Aucune zone morte

¢ Applications typiques
• Système de positionnement et d'orientation
• Système de navigation par inertie
• Compas à fibre optique
• Indicateur d'attitude
• Système de navigation par inertie d'un certain type de rotorcraft

¢Indicateurs de performance
• Temps d'allumage 3
• Plage dynamique (°/s) ±500
• position zéro (°/h) ≤ 0.3
• Stabilité du biais 1 (°/h, 1σ) ≤ 0,015/0.01
• Stabilité du biais 2 (°/h, 1σ) ≤ 0,005/0.003
• Stabilité du biais 3 (°/h, 1σ) ≤ 0,015/0.01
• Répétabilité du biais (°/h, 1σ) ≤ 0,005/0.003
• Sensibilité magnétique au biais (°/h/G) ≤ 0,015/0.01
• Marche aléatoire (°/ H 1/2) ≤ 0,0008/ 0.0005
• Facteur d'échelle non linéaire (PPM) ≤2/1
• Asymétrie du facteur d'échelle (PPM) ≤2/1
• Répétabilité par facteur d'échelle (PPM) ≤5/5
• seuil (°/h) ≤ 0,015/0.01
•Résolution (°/h) ≤ 0,015/0.01
• Largeur de bande (Hz) ≥ 200

¢Physique/électrique
• alimentation électrique + 5 v
• Consommation d'énergie à l'état d'équilibre ≤ 2,5 W
• Consommation d'énergie en état d'équilibre à pleine température ≤ 4 W
• Consommation d'énergie instantanée au démarrage ≤ 4 W
• Dimensions 98 mm × 98 mm × 33,5 mm
• Poids 510 + 10 g / 525 + 10 g
• Forme électrique RS422

¢ Adaptabilité à l'environnement
• Température de fonctionnement -45°C ± 70°C
• Température de stockage de -55 °C à -80 °C
• Vibration 6,06 g (RMS), 20 Hz à 2000 Hz
• Impact 30 g, 6 à 8 ms
• Temps moyen sans problème 8000h
