Les spécifications
numéro de modèle :
Le numéro d'identification du véhicule
lieu d'origine :
Chine
Quantité minimale de commande :
1
Conditions de paiement :
T/T, L/C
Capacité à fournir :
3 ensembles/mois
Délai de livraison :
30 jours ouvrables
Détails de l'emballage :
palette en bois
Modèle N°. :
FM-TL
Largeur maximale de la toile :
1350 MM
Largeur maximale du revêtement :
1350 MM
Max. Diamètre du dépliant et du répliquant :
1524 mm
Vitesse de Max. Coating :
250m/min
Méthode de séchage :
Séchage à l'air chaud et IR
Longueur du couteau à air :
1350 MM
Matériau de revêtement :
Papier d'art, papier cartonné, papier kraft
Épaisseur du matériau :
30-250
Paquet de transport :
Palette en bois avec film
Spécification :
1350 MM
Marque déposée :
Le Fengming
Origine :
Zhejiang, en Chine
Code du SH :
8420100090
Le type :
Le docteur de l'air Coater
Type de moteur :
Pneumatique
Grade automatique :
Automatique
matériau d'emballage :
papier
Type d'emballage :
Cartons et cartons
Modèle :
Le numéro de téléphone est:
Personnalisation :
Disponible Une demande personnalisée
Définition

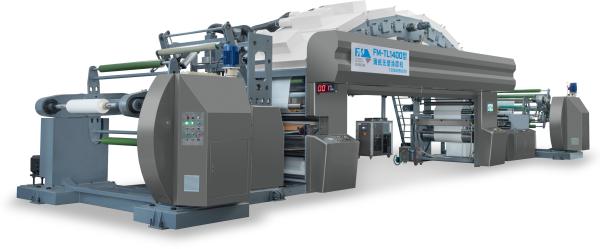

Machine d'enduction de papier fin incurvé spécial Fengming à séchage infrarouge à air chaud de 1350 mm pour l'enduction

Machine de revêtement de papier à décharge résistant à la rouille Machine de revêtement de papier Kraft personnalisée
Description de la configuration de la machine d'enduction

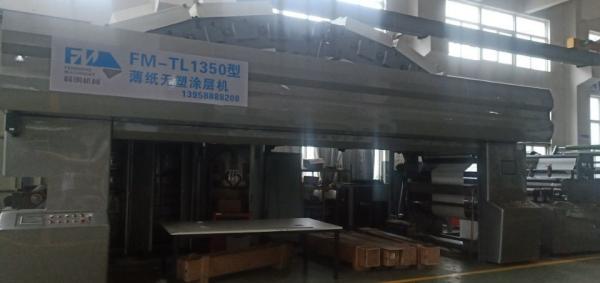

FM-TL1350 est une machine d'enduction dotée d'une technologie spéciale développée par Wenzhou Fengming Machinery Co., Ltd. pour répondre à la tendance de la protection de l'environnement vert et remplacer efficacement la production de produits en papier par Lamination PE / PLA technologie. Cette machine est conçue pour le papier fin sans revêtement plastique. La partie inférieure de cette machine adopte un automate programmable pour le contrôle logique, et la partie supérieure adopte un écran tactile pour l'échange homme-machine. La puissance de l'ensemble de la machine est entraînée par la conversion de fréquence et le contrôleur de mouvement. La vitesse d'enduction est réglée en continu via l'interface d'échange homme-machine. Le système de séchage adopte un double contrôle du contrôle de la température et de la courbe de vitesse pour procurer une expérience plus concise, sûre et humanisée pour l'exploitation et la maintenance.

Principal Electrique Configuration :
  1. Automate programmable : Yaskawa, Japon
  2. Échange homme-machine : WIENVIEW
  3. Puissance de rembobinage et de déroulement : Danma
  4. Enduction et Séchage puissance du four : Yaskawa, Japon
  5. Système de rétroaction : Koyo, Japon
  6. Système de contrôle de la température : Omron, Japon
  7. Appareils électriques basse tension : Eaton
  8. Réglage de la puissance : Hanmei

Configuration de l'ensemble de la machine :
  1. Système de déroulement : adopte un système d'alimentation et de déroulement automatique rotatif, le déroulement adopte un entraînement servo asynchrone, le rechargement des axes A et B via un moteur rotatif, un mécanisme de coupe automatique pour réaliser un joint de chevauchement de papier à grande vitesse sans arrêt.
  2. La tension adopte un convertisseur de fréquence pour contrôler le servo asynchrone pour la décharge active, et la vitesse de décharge est contrôlée par le vecteur du convertisseur de fréquence pour que l'ensemble de la machine atteigne une tension constante.
  3. Le processus adopte un dispositif de correction EPC pour corriger la déviation du papier d'origine.
  1. Dispositif d'enduction
  1. L'enduction adopte un servo Yaskawa pour contrôler l'enduction anilox rouleau pour une enduction quantitative.
  2. La partie d'alimentation en colle est contrôlée par une pompe à membrane pneumatique.
  1. Partie séchage
  1. Four d'enduction de papier fin incurvé spécial Fengming
  2. Le four est équipé d'un mécanisme d'enfilage automatique du papier, ce qui est pratique et rapide pour enfiler le papier, et évite le contact à haute température entre les travailleurs et le four.
  3. Il est à noter que la structure unique du four peut résoudre efficacement les problèmes de gaufrage et de froissement graves après l'enduction du papier fin.
  4. Le rouleau de passage dans le four est équipé de roulements. Mais afin de réduire les rayures, un système d'alimentation à rouleau indépendant est spécialement équipé. Réduisant ainsi la tendance au frottement du rouleau.
  5. L'ensemble du four est équipé d'un système d'évacuation des déchets. Utilisé pour l'émission des gaz d'échappement.
  6. La sortie du four est équipée d'un système de refroidissement à air pour refroidir la surface du matériau.

C. Réception et traction
  1. Cette partie est équipée d'une petite puissance de traction, et un bras oscillant de tension est utilisé pour la compensation de la déviation de vitesse. (Selon le matériau de production, il peut être dispensé, il suffit de séparer le rouleau de traction)
  2. Ce groupe est équipé d'un système de correction EPC avant la réception, qui est utilisé pour corriger le biais du papier après le long trajet du papier. L'enroulement peut mieux présenter une surface d'extrémité plate.

D. Rembobinage partie
  1. Utilisation d'un dispositif de changement de rouleau automatique des axes A et B rotatifs.
1. Le rembobinage adopte un contrôle servo asynchrone des rouleaux A et B, et les rouleaux A et B peuvent être changés à grande vitesse sans arrêter la machine grâce au mécanisme de coupe.
2. L'enroulement est équipé d'un système de correction automatique, et le papier est automatiquement corrigé pour assurer l'enroulement en douceur du papier.
3. Le rembobinage est équipé d'un mécanisme de refente pour réaliser le contrôle aléatoire des grands et petits rouleaux.

E. Système de refroidissement par eau (ce système est facultatif pour les clients en fonction de leurs exigences)
  1. Ce système peut fournir une unité de refroidissement efficace après le refroidissement à l'air et avant l'enroulement. Refroidissement forcé pour certains produits à forte inertie thermique.
  2. Il y a deux rouleaux d'eau de refroidissement forcée disposés en forme de "S", et la puissance des rouleaux d'eau provient d'un moteur d'entraînement séparé.
  3. La source d'énergie pour le refroidissement est une unité d'échange de réfrigération indépendante avec un compresseur. Contrôle indépendant de la température de l'eau de refroidissement.

Configuration de l'alimentation (299KW)

A. Système d'alimentation (174,56KW)
Article pc Puissance Puissance totale
Moteur servo asynchrone de déroulement 2 30KW 60KW
Rembobinage moteur servo asynchrone 2 30KW 60KW
Moteur servo d'enduction 1 4.4KW 4.4KW
Moteur servo de traction 2 4.4KW 8.8KW
Moteur rotatif 2 4KW 8KW
Moteur de refente 1 1.1KW 1.1KW
Moteur de passage du papier 1 0.75KW 0.75KW
Moteur de soufflerie 7 2.2KW 15.4KW
Moteur de remplissage d'eau 1 0.75KW 0.75KW
Moteur de rouleau de refroidisseur 1 3.7KW 3.7KW
Refroidisseur d'eau 1 11KW 11KW
Pompe à eau 2 0.33KW 0.66KW

B. Système de chauffage : (120KW)
Article pc Puissance Puissance totale
Soufflerie d'air (1,2,3,4,5) 5 24KW 120KW
IR(Optionnel) 7 18KW 126KW

C. Autres (1KW)

Veuillez noter que:
Les statistiques de puissance sont la puissance de conception et installée. La puissance de fonctionnement du système d'alimentation est fondamentalement la moitié de la puissance installée. La puissance de chauffage est la valeur définie du travail réel. Cependant, en raison de la différence des paramètres de réglage et de la vitesse de fonctionnement, la consommation d'énergie réelle est soumise à l'utilisation.
Ce tableau de configuration et cette description sont uniquement à titre de référence. Si les produits de l'entreprise sont mis à niveau ou modifiés, la configuration réelle du produit prévaudra.
