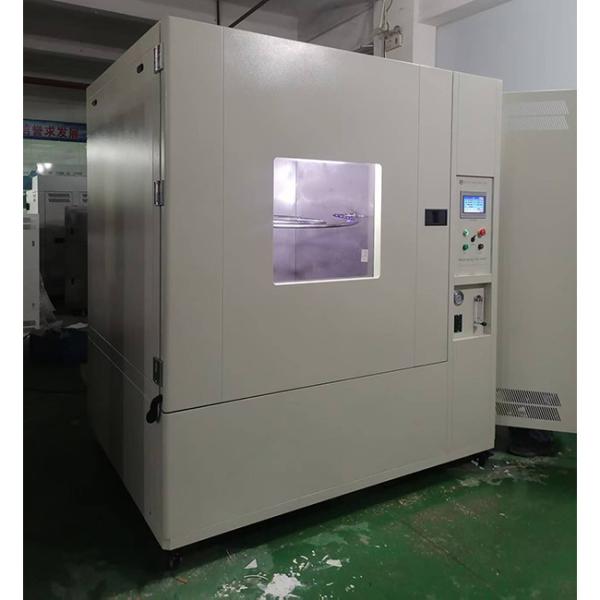

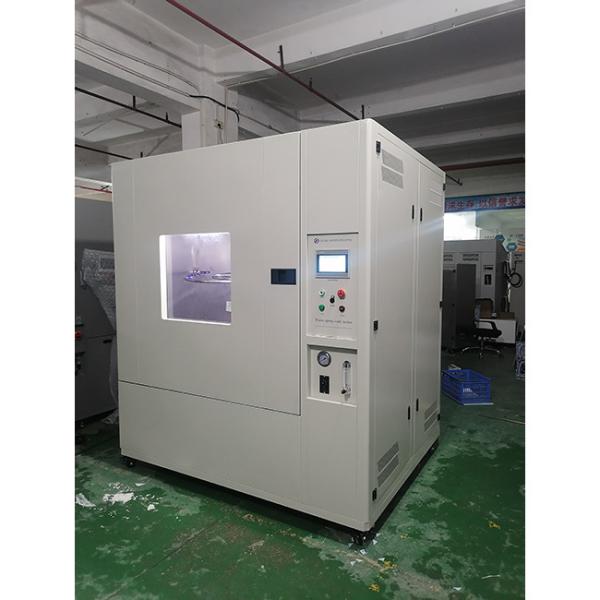

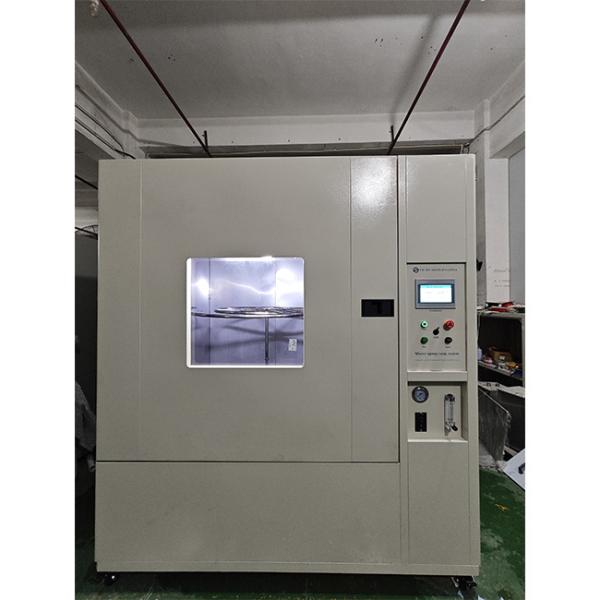

Chambre d'essai de pluie IPX3 IPX4 selon la norme CEI 60529

Présentation du produit

Ce produit est adapté pour tester les produits électriques, les boîtiers et les joints afin de garantir le bon fonctionnement des équipements et des composants dans des conditions pluvieuses. Sa conception scientifique lui permet de simuler de manière réaliste divers environnements de pulvérisation d'eau, d'éclaboussures et de projections, testant les propriétés physiques et autres propriétés connexes du produit.
Il est largement utilisé pour tester les propriétés physiques et autres propriétés connexes des produits électroniques et électriques, des lampes, des armoires électriques, des composants électriques, des automobiles, des autocars, des bus, des motos et de leurs pièces dans des conditions pluvieuses simulées. Après le test, une vérification est utilisée pour déterminer si les performances du produit répondent aux exigences, facilitant la conception, l'amélioration, la vérification et l'inspection en usine du produit.

Normes:

Niveaux de protection IPX3 et IPX4 comme spécifié dans GB4208-2017 Degrés de protection des boîtiers (Code IP);
Niveaux de protection IPX3 et IPX4 comme spécifié dans CEI 60529:2013 Degrés de protection des boîtiers (Code IP). ISO 20653:2006 Véhicules routiers — Degrés de protection (Code IP) — Degrés de protection IPX3 et IPX4 pour les équipements électriques contre les corps étrangers, l'eau et le contact;
GB 2423.38-2005 Produits électriques et électroniques — Essais environnementaux — Partie 2 — Essai R — Méthodes et directives d'essai à l'eau — Degrés de protection IPX3 et IPX4;
CEI 60068-2-18:2000 Produits électriques et électroniques — Essais environnementaux — Partie 2 — Essai R — Méthodes et directives d'essai à l'eau — Degrés de protection IPX3 et IPX4.

Performances techniques

Dimensions intérieures de la boîte : 1400 × 1400 × 1400 mm (L * P * H)
Dimensions extérieures de la boîte : Environ 1900 × 1560 × 2110 mm (L * P * H) (les dimensions réelles sont sujettes à modification)
Diamètre du trou de pulvérisation : 0,4 mm
Espacement des trous de pulvérisation : 50 mm
Rayon du tuyau oscillant : 600 mm
Débit d'eau total du tuyau oscillant : IPX3 : 1,8 L/min ; IPX4 : 2,6 L/min
Débit des trous de pulvérisation :
1. Pulvérisations dans un angle de ±60° par rapport à la verticale, distance maximale de 200 mm ;
2. Pulvérisations dans un angle de ±180° par rapport à la verticale ;
3. (0,07 ±5 %) L/min par trou multiplié par le nombre de trous
Angle de la buse : 120° (IPX3), 180° (IPX4)
Angle d'oscillation : ±60° (IPX3), ±180° (IPX4)
Vitesse d'oscillation du tuyau de pulvérisation IPX3 : 15 fois/min ; IPX4 : 5 fois/min
Pression de l'eau de pluie : 50-150 kPa
Durée du test : 10 minutes ou plus (réglable)
Durée du test prédéfinie : 1 s à 9999H59M59s, réglable
Diamètre de la table tournante : 800 mm ; Capacité de charge : 20 kg
Vitesse de la table tournante : 1-3 tr/min (réglable)
Matériau du boîtier intérieur/extérieur : acier inoxydable SUS304/plaque de fer, pulvérisé avec du plastique

Environnement de travail

1. Tension de fonctionnement : AC220V monophasé trois fils, 50 Hz. Puissance : Environ 3 kW. Un disjoncteur 32A séparé doit être installé. Le disjoncteur doit avoir des bornes de câblage. Le cordon d'alimentation doit être ≥ 4 mètres carrés. 2. Tuyaux d'entrée et de vidange d'eau : Après avoir planifié l'emplacement de l'équipement, veuillez installer le disjoncteur à côté de celui-ci à l'avance. Installez les tuyaux d'entrée et de vidange d'eau sous le disjoncteur. Le tuyau d'entrée d'eau (un tuyau à quatre branches avec une vanne) et le tuyau de vidange (un tuyau à quatre branches) doivent être au même niveau que le sol.
3. Température ambiante : 15°C à 35°C ;
4. Humidité relative : 25 % à 75 % HR ;
5. Pression atmosphérique : 86 kPa à 106 kPa.
