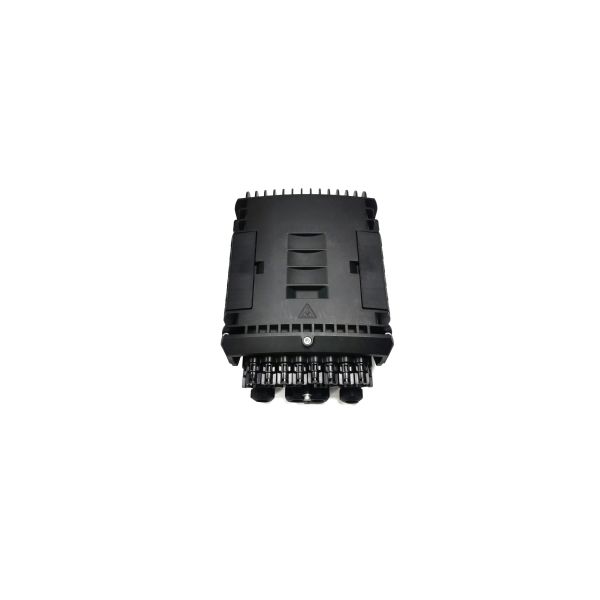

IP68 16 met en communication la boîte de distribution de fibre optique 96Cores 1x16 Splitter Splice Closure SC PP

La fermeture de terminaison d'accès fibre FDB0216F-S peut contenir jusqu'à 16-24 abonnés et 96 points d'épissure comme fermeture.Il est utilisé comme une fermeture d'épissure et un point de terminaison pour que le câble d'alimentation se connecte au câble de dérivation dans le système de réseau FTTx.Il intègre le pincement, le fractionnement, la distribution, le stockage et la connexion des câbles de fibres dans un boîtier de protection solide.

Caractéristiques

• Conception étanche avec niveau de protection IP-68.
• Intégré avec cassette d'épissure rabattable et support d'adaptateur.
• Test d'impact : IK10. Force de traction : 100 N, conception entièrement robuste.
• Toutes les plaques métalliques en acier inoxydable et les boulons et écrous antirouille.
• Contrôle du rayon de courbure des fibres supérieur à 40 mm.
• Convient pour l'épissure par fusion ou l'épissure mécanique.
• 2 pièces de répartiteur 1*8 peuvent être installées en option.
• Structure d'étanchéité mécanique et entrée de câble à mi-portée
• Entrée de câble 16 ports pour câble de dérivation.
• 24 adaptateurs pour le raccordement des câbles de dérivation.

Cinfiguration

Applications

• Installation de montage mural et de montage sur poteau
• Pré-installation FTTH et installation déposée
• Ports de câble de 4 à 7 mm adaptés au câble de dérivation FTTH intérieur de 2 x 3 mm et au câble de dérivation autoportant extérieur figure 8 FTTH

accessoires standards

Cassette d'épissure et outil de gestion des câbles, manchons de protection des écrous et boulons d'installation,
collier de serrage, tube de câble, clé, support de couvercle, joint en caoutchouc pour entrée de câble.

Accessoires optionnels

Anneau de pôle

détails du produit

Le système de verrouillage est composé de 2 vis Allen des deux côtés avec 3 piècesVis hexagonales, qui assurent la bonne performance de l'étanchéité.Couverture supérieure avec lignes de force et marque laser.Si le client a besoin d'un logo imprimé, c'est ok.

L'intérieur est avec 4 plateaux d'épissure, 2 sont plus hauts, 2 sont plus fins.Tout pour l'épissure par fusion ou le séparateur.Il existe également un support d'adaptateurs SC de 16 pièces.

Il y a 4 ensembles de fixation de câble pour que le câble d'alimentation entre dans la boîte, des serre-câbles peuvent être mis dessus.Toutes les pièces métalliques sont en acier inoxydable.

Les ports de câble sont les mêmes que la fermeture d'épissure FDB0216F, 1 port non coupé, 2 presse-étoupes et 16 ports de câble de dérivation.

Il peut être utilisé pour un câble de descente de 2 mm, 4 mm ou 7 mm, différents joints en caoutchouc et un dispositif de sortie de câble.

Toute la partie interne est dotée d'une base blanche, qui est installée sur le fond avec des vis, et des deux côtés, il y a des lignes de guidage de câblage.
