Éthernet

Les normes:

Les données de base sont fournies par les autorités compétentes de l'UE.

Pour les appareils électroménagers, le nombre de points de contact doit être déterminé en fonction de l'échantillonnage.

Les données de base sont fournies par les autorités compétentes de l'UE.

Le nombre de points de contact doit être déterminé en tenant compte de l'importance des points de contact

Pour les appareils à commande numériquee 10GBase-R

Je veux dire, IEEE802.3p Qualité de service

IEEE802.1d Arbre de délimitation

En avant&FiltreurLe Le taux:

14Pour les appareils électroniques

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

1,488,000,000pps (10000 Mbps)

Mémoire tampon de paquets:

12 M bits

Type de traitement:

Réservation et transfert

Largeur de bande du plan arrière

110 Gbps

Longueur maximale du paquet:

9K bytes Jumbo Frame

Taille du tableau d'adresses:

8K Adresses MAC

Interface

Connecteur:

8 x RJ45

RS485:

1 x RS485 (facultatif)

Port optique:

2 x 1000X en base Le SFP

USB- C: Je suis désolé.

1 x USB-C (pour la gestion)

Interface série RS485 (facultatif)

Interface physique

Terminus à vis à trois broches de type industriel

Type de données

1Ch RS485 Bi-direction

Signal RS-485

Données +, Données-, DNB

Distance entre les lignes de port en série (cuivre)

1000 mètres

Taux de baud

0 ~ 800 kbps

PoE (puissance sur Ethernet)

La norme:

IEEE 802.3at Puissance sur Ethernet Plus

IEEE 802.3af Puissance sur Ethernet

Port:

RJ45

Assignation de la broche de puissance

4/5 (((+), 7/8 ((-)

Le budget du POE:

Budget de PoE allant jusqu'à 240 watts

EnvironnementsNtal

Température de fonctionnement:

-40°C à 80°C (-40°F à 176°F)

Température de stockage:

-40°C à 85°C (-40°F à 185°F)

Humidité relative:

5% à 95% non condensés

Résultats de l'enquête

> 200 000 heures

Électricité et mécanique

Puissance d'entrée:

48~ 57VDC, Puissance redondante (bloc terminal à 6 broches)

Consommation d'énergie:

8Je veux dire, W Max.(PoE en usage < 240 W)

Protéger

Surcharge d'alimentation:

Réinitialisable automatiquement

Polarité inversée:

Présent

DIP Commutateur

Commutateur DIP à 4 chiffresfonctionLe gouvernement

DIP

Fonction

Paramètres

SW 1

VLAN

ON - Activé

OFF - handicapé

SW 2

Gestion de l'anneau

ON - Activé

OFF - handicapé

SW 3 (à améliorer)

Réseau PoE de 250m

ON - Activé

OFF - handicapé

SW 4 (à améliorer)

Réinitialiser PoE

ON - Activé

OFF - handicapé

Indicateurs à LED:

- Je vous en prie.

État de la puissance

Ethernet (par port):

Lien/Activité

PoE:

Statut du PoE

Les fibres:

Port SFP Gigabit: F9 à F10

Les dimensions (WxDxH) sont les suivantes:

149 x114 x50 mm

Poids:

0.55Poids de la pâte

Le boîtier:

D'aluminium Le cas

Options de montage:

Montage DIN-Rail

Caractéristiques du logiciel

Protocoles de redondance

Prise en charge de la STP/RSTP/MSTP/ERPSv2, agrégation des liens

Prise en charge de la diffusion

Prise en charge de l'espionnage par l'IGMP V1/V2/V3,soutenir le PGMR, le PGMV,802.1Q

VLAN

Prise en charge du réseau VLAN 4K IEEE 802.1Q,une prise en charge de QINQ, double VLAN,

Gestion du temps

SNTP

Le QOS

Redirection basée sur le flux

Limitation du taux basée sur les flux
Filtrage des paquets basé sur le flux
8*Les files d'attente de sortie de chaque port 802.1p/DSCP
Diff-Serv QoS, marque de priorité ou remarque
Algoritme de planification des files d'attente (SP, WRR, SP+WRR)

LCA

ACL émettrice basée sur un port

ACL basé sur le port et le VLAN
Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets.
Fournir une ACL basée sur le MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.

PoE Gestion

Limites de puissance totale de l'alimentation électrique PoE

Allocation de puissance de sortie PoE
Configuration de la priorité de sortie PoE
État de fonctionnement du PoE
Planification de l'opération PoE

Maintenance diagnostique

Prise en charge du mirroring des ports, Syslog, Ping

Fonction de gestion

Prise en charge de l'interface utilisateur CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT

Gestion des alarmes

Prise en charge de la sortie d'alarme par relais à sens unique, RMON, TRAP

La sécurité.

Protection contre les orages de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0

Prise en charge de l'espionnage DHCP, option 82,802.1X accès de sécurité,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge des attaques DDOS,filtrage / liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation du port, limite de vitesse du message ARP

Caractéristiques avancées de la couche 2+

Gestion de l'IPv4/IPv6

Route statique

Autorisations réglementaires

La présente directive est obligatoire dans tous les États membres.

Pour les véhicules à moteur électrique

La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.

Pour l'utilisation de l'appareil de mesure

Pour les appareils à moteur:2010

Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.

Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).

Le nombre de points de contrôle doit être supérieur ou égal à:

Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.

Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).

Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).

Modèle

Définition

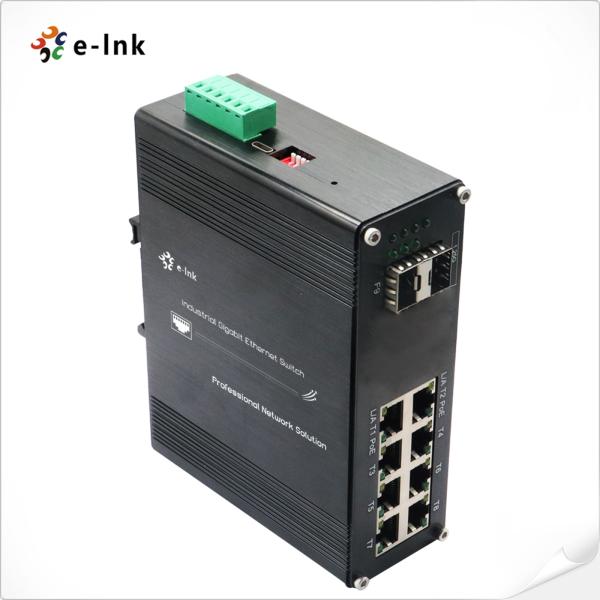

ETH-IMC208MP

L'équipement est équipé d'un système d'exploitation2- Port 1000X SFP Géré Ethernet Switch

Options sur les SFP

S'il vous plaît sélectionnez votre SFP sur notre SFP Options Page

Le module SFP doit être acheté séparément.

Options de montage

 Le support DIN-Rail par défaut est installé

Options de puissance

- L'alimentation électrique DIN-Rail, fil ouvert pour le bloc terminal.

L'alimentation électrique doit être achetée séparément.
