Indices techniques

Ethernet

Normes :

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-XIEEE802.3a e

10GBase-RIEEE802.3 p

QoS

IEEE802.1d Spanning TreeTransmission & Filtrage Taux :

14 880 pps (10 Mbit/s)

148 800 pps (100 Mbit/s)

1 488 000 pps (1 000 Mbit/s)

1 488 000,000pps (10000 Mbit/s)

Mémoire tampon de paquets :

12 Mbits

Type de traitement :

Stockage et transfert

Bande passante du fond de panier

110 Gbit/s

Longueur maximale des paquets :

Trame Jumbo de 9 Ko

Taille de la table d'adresses :

8 K Adresses MAC

Interface

Connecteur :

8 x RJ45

RS485 :

1 x RS485 (en option)

Port optique :

4 x 1000Base-X SFP

2 x 10G Base-SR/LR SFP+

USB-C :

1 x USB-C (pour la gestion)

Interface série RS485 (en option)

Interface physique

Borne à vis à 3 broches standard industriel

Type de données

1 canal RS485 bidirectionnel

Signaux RS-485

Data+, Data-, GND

Distance de la ligne du port série (cuivre)

1 000 mètres

Débit en bauds

0 ~ 800 kbit/s

PoE (Power over Ethernet)

Norme :

IEEE 802.3at Power over Ethernet Plus

IEEE 802.3af Power over Ethernet

Port :

RJ45

Affectation des broches d'alimentation

4/5(+), 7/8(-)

Budget PoE :

Jusqu'à 240 watts de budget PoE

Environnement

Température de fonctionnement :

-40 °C à 80 °C (-40 °F à 176 °F)

Température de stockage :

-40 °C à 85 °C (-40 °F à 185 °F)

Humidité relative :

5 % à 95 % sans condensation

MTBF

> 200 000 heures

Électrique et mécanique

Puissance d'entrée :

48~57VCC, Alimentation redondante (bornier à 6 broches)

Consommation électrique :

8W max.(PoE en cours d'utilisation<240W)

Protection :

Surcharge de l'alimentation :

Réinitialisation automatique

Inversion de polarité :

Présent

DIP Commutateur

Commutateur DIP à 4 chiffres fonction

DIP

Fonction

Paramètres

SW 1

VLAN

ON - Activé

OFF - Désactivé

SW 2

Gestion d'anneau

ON - Activé

OFF - Désactivé

SW 3 (à mettre à niveau)

Réseau PoE de 250 m

ON - Activé

OFF - Désactivé

SW 4 (à mettre à niveau)

Réinitialisation PoE

ON - Activé

OFF - Désactivé

Indicateurs LED :

PWR :

État de l'alimentation

Ethernet (par port) :

Liaison/Activité

PoE (en option)

État PoE

Fibre:

Port Gigabit SFP : F9~F12

Port SFP+ 10G : F13, F14

Dimensions (L x P x H) :

149 x 114 x 50 mm

Poids :

0.55Kg

Boîtier :

Aluminium Boîtier

Options de montage :

Montage sur rail DIN

Fonctionnalités logicielles

Protocoles de redondance

Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens

Prise en charge de la multidiffusion

Prise en charge d'IGMP Snooping V1/V2/V3,prise en charge de GMRP, GVMP, 802.1Q

VLAN

Prise en charge d'IEEE 802.1Q 4K VLAN,prise en charge de QINQ, Double VLAN,

Gestion du temps

SNTP

QOS

Redirection basée sur le flux

Limitation du débit basée sur le flux
Filtrage de paquets basé sur le flux
8*files d'attente de sortie de chaque port 802.1p/correspondance de priorité DSCP
QoS Diff-Serv, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)

ACL

ACL basé sur le port

ACL basé sur le port et le VLAN
Filtrage de paquets L2 à L4, correspondance des 80 premiers octets du message.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, la destination IP, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.

PoGestion E

Limite de puissance totale de l'alimentation PoE

Allocation de puissance de sortie PoE
Configuration de la priorité de sortie PoE
État de fonctionnement PoE
Planification du fonctionnement PoE

Maintenance diagnostique

Prise en charge de la mise en miroir des ports, Syslog, Ping

Fonction de gestion

Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT

Gestion des alarmes

Prise en charge de la sortie d'alarme relais unidirectionnelle, RMON, TRAP

Sécurité

Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0

Prise en charge de DHCP Snooping, Option 82,accès de sécurité 802.1X,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge de DDOS,filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation des ports, limite de vitesse des messages ARP

Fonctionnalités avancées de couche 2+

Gestion IPv4/IPv6

Route statique

Approbations réglementaires

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Classe A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

CEI 61000-4-2: 2008 (ESD)

CEI 61000-4-3: 2010 (RS)

CEI 61000-4-4: 2012 (EFT)

CEI 61000-4-5: 2014 (Surtension)

CEI 61000-4-6: 2013 (CS)

CEI 61000-4-8: 2009 (PFMF)

Modèle

Description

ETH-IMC2408MP

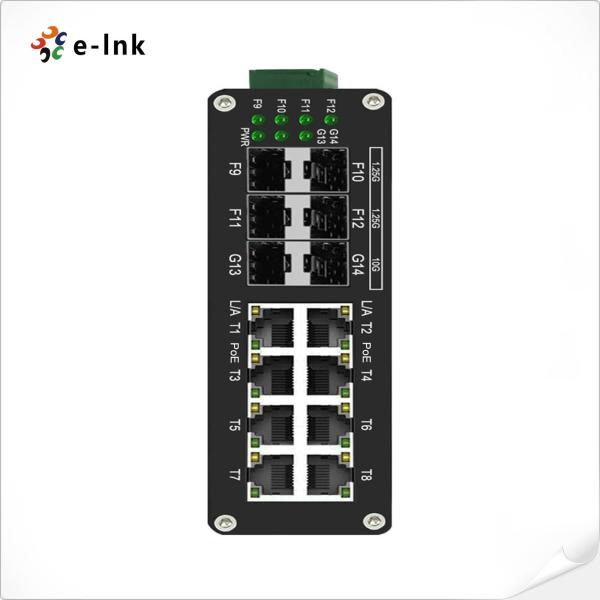

Commutateur Ethernet géré industriel L2+ 8 ports 10/100/1000T 802.3at PoE + 4 ports SFP 1G + 2 ports SFP+ 10G

Options SFP

► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP

► Le module SFP doit être acheté séparément.

Options de montage

► Support DIN-Rail par défaut installé

Options d'alimentation

► Alimentation sur rail DIN. Fil ouvert pour le bornier.

► L'alimentation doit être achetée séparément.
