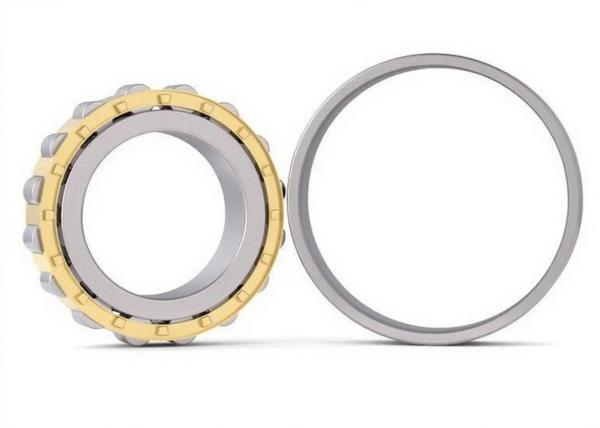

Roulement à rouleaux cylindriques N310EM 50x110x27mm - Cage en acier, applications industrielles et minières

I. Paramètres techniques de base et conception structurelle

Le N310EM est un roulement à rouleaux cylindriques à une rangée, doté d'une bague intérieure sans épaulement et d'une bague extérieure à double épaulement, conçu pour les applications industrielles dominées par les charges radiales. Ses principaux paramètres sont les suivants :

Caractéristiques structurelles:

1. Conception des rouleaux:
   • 15 % de rouleaux en plus réduisent la contrainte de contact de 20 % et prolongent la durée de vie de 30 %.
   • Les chanfreins optimisés aux extrémités des rouleaux minimisent la concentration des contraintes sur les bords, adaptés aux environnements vibrants (par exemple, les machines minières).
2. Technologie de la cage:
   • Suffixe EM: Indique une cage en acier usinée, qui offre une rigidité 40 % supérieure à celle des cages en acier embouti, idéale pour les vitesses élevées (valeur DN jusqu'à 6 000).
   • La cage en laiton en option (N310EM-Cu) améliore la résistance à la corrosion pour les environnements humides ou chimiques.
3. Matériau et procédé:
   • Les bagues intérieures/extérieures et les rouleaux utilisent de l'acier à roulement au chrome à haute teneur en carbone entièrement trempé (GCr15), traité par trempe sous vide pour améliorer la résistance à l'usure de 25 % par rapport aux roulements standard.

II. Avantages en termes de performances et domaines d'application

1. Capacité de charge radiale élevée:
   • La capacité de charge radiale est 2,5 fois supérieure à celle des roulements à billes à gorge profonde de même taille, adaptée aux arbres principaux de boîtes de vitesses, aux rouleaux de convoyeurs et à d'autres scénarios à forte charge.
   • Peut être associé à des manchons d'adaptation HJ310 pour compenser les erreurs d'installation de l'arbre (permettant un faux-rond radial ≤0,08 mm).
2. Stabilité à grande vitesse:
   • La conception de la cage en acier réduit l'impact de la force centrifuge ; niveaux de vibration ≤3,5 mm/s à 6 000 tr/min (selon la norme ISO 10816), adaptée aux broches de machines-outils, aux moteurs à grande vitesse.
   • Le jeu C3 en option s'adapte aux environnements avec de grandes fluctuations de température (par exemple, les laminoirs à chaud avec des différences de température ≥80 °C).
3. Longue durée de vie et faible maintenance:
   • La technologie de guidage des rouleaux minimise l'usure de la cage ; usure ≤0,01 mm après 10 000 heures de fonctionnement continu.
   • La conception ouverte standard prend en charge la graisse haute température (-30 °C ~ +120 °C) ou la lubrification par brouillard d'huile, ce qui prolonge les intervalles de maintenance de 50 %.

Applications typiques:

• Machines industrielles: Roulements principaux de réducteurs, arbres de rouleaux de machines textiles, broches de coupe de machines à bois.
• Équipement minier: Arbres de rouleaux de concasseurs, arbres d'entraînement de cribles vibrants (résistants à la poussière et aux chocs).
• Machines-outils: Supports de broches pour tours et rectifieuses (associés à une installation de précision pour garantir un faux-rond radial ≤0,03 mm).
• Équipement électrique: Roulements de rotor pour petits générateurs (s'adaptant aux vitesses élevées et aux faibles exigences de vibration).

III. Consignes d'installation et de maintenance

1. Points clés de l'installation:
   • Tolérances de l'arbre et du logement: L'arbre utilise une tolérance m6 ; le logement utilise une tolérance J7 pour garantir la stabilité de l'ajustement serré.
   • Procédé d'ajustement à chaud: Température de chauffage ≤120 °C (pour éviter le recuit du matériau) ; revérifier le jeu radial après refroidissement (objectif : 0,02–0,04 mm).
   • Précision d'alignement: Utilisez un outil d'alignement laser pour garantir le parallélisme de l'arbre ≤0,05 mm/m, ce qui empêche une défaillance prématurée due aux charges excentriques.
2. Stratégie de lubrification:
   • Lubrification initiale: Remplir avec de la graisse au lithium de grade 2 NLGI (contenant du MoS₂) à 1/3 du volume interne du roulement.
   • Intervalle de relubrification: Remplir tous les 2 000 heures en fonctionnement continu ; pour les environnements à haute température (>80 °C), utiliser de l'huile synthétique ester avec un débit de 0,5–1 L/min.
3. Surveillance de l'état:
   • Surveillance des vibrations: Utilisez des capteurs d'accélération avec un seuil d'alarme ≥4,5 mm/s (valeur RMS).
   • Surveillance de la température: Vérifiez la température du logement du roulement avec un thermomètre infrarouge ; arrêtez immédiatement si une augmentation anormale de la température (>20 °C/h) se produit.

IV. Alternatives techniques et recommandations de sélection

1. Alternatives rentables:
   • N310E (cage en acier embouti): Coût inférieur de 15 % mais performances à grande vitesse réduites de 20 %, adapté aux scénarios à faible charge et à faible vitesse (par exemple, les rouleaux de convoyeurs).
2. Variantes pour environnements spéciaux:
   • N310EM-Cu (cage en laiton): Résistance à la corrosion 3 fois supérieure, idéale pour les équipements de transformation des aliments ou chimiques.
   • N310ECP (cage en nylon): 40 % plus léger, adapté aux applications à grande vitesse et à faible bruit (par exemple, les équipements médicaux).
3. Certifications et conformité:
   • Les modèles standard sont conformes aux normes de dimension ISO 15 et aux évaluations de charge GB/T 283 ; des versions conformes à la directive RoHS sont disponibles (teneur en plomb ≤0,1 %).
   • Pour les marchés de l'UE, choisissez les modèles certifiés CE pour garantir la compatibilité électromagnétique et la sécurité.

V. Conseils de sélection et d'achat

1. Vérification des paramètres:
   • Confirmez la tolérance de l'arbre, l'espace d'installation et le spectre de charge (rapport statique/dynamique) pour éviter une durée de vie réduite due à une surcharge.
   • Pour les conditions de démarrage-arrêt fréquents, sélectionnez les modèles à jeu C4 pour réduire le couple de démarrage.
2. Qualifications des fournisseurs:
   • Donnez la priorité aux fabricants certifiés IATF 16949 (par exemple, ZWZ, NSK) pour garantir la cohérence des lots.
   • Demandez des rapports de détection des défauts des matériaux (par exemple, tests par ultrasons) et des données de test de durée de vie pour vérifier les performances réelles.
3. Inventaire et livraison:
   • Les modèles standard sont facilement disponibles ; les options personnalisées (par exemple, jeux spéciaux, revêtements) ont un délai de 4–6 semaines.
   • Envisagez un inventaire en consignation pour réduire la pression sur les stocks des clients et l'occupation du capital.

Le N310EM se distingue par son rapport coût-efficacité, sa facilité d'entretien et sa large adaptabilité à la température, ce qui en fait un choix privilégié pour les systèmes de transmission mécanique de petite à moyenne taille. Sa conception de cage en acier équilibre rigidité et économie, offrant d'excellentes performances dans les industries de la métallurgie, des mines et des machines-outils. Les configurations flexibles des jeux et des matériaux de cage lui permettent de répondre à divers besoins d'application.
