Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23
Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23
Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23
Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23
Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23
Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23
Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23
Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23
Les spécifications
Numéro de modèle :
SNQC1007B
Lieu d'origine :
CHINE
Quantité de commande minimale :
1
Conditions de paiement :
T / t
Capacité d'offre :
20 ensembles / mois
Délai de livraison :
30 jours
Détails d'emballage :
Contreplaqué
Couple appliquer :
Rencontrez 0,6N • M, 0,7N • M, 1,4N • M, 2,7N • M, 5,4N • M, 11,0N • M, 16,3N • M spécifications ， r
Tirer appliquer :
Se rencontrer 160n, 200n, 240n, 250n, 500n spécifications, réalisées par superposition de poids
Fréquence de traction :
1 temps / s
Roue de couple :
R100 mm (ф200 mm) ± 0,5 mm
Heure d'application du couple :
0-99H59M59S
Cycles de traction :
1-999999 Cycles
Protection d'échec de l'énergie :
Avec la fonction de mémoire de stockage de données d'élevage
Mode de fonctionnement de contrôle :
PLC Contrôle automatique, opération à écran tactile
Définition





Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23





Normes et clauses respectées



Il est conçu et fabriqué conformément à la clause 11 de la norme IEC 61851-23:2023.6.102 et figure 110, figure 111 et tableau 114.



Produit ovoir

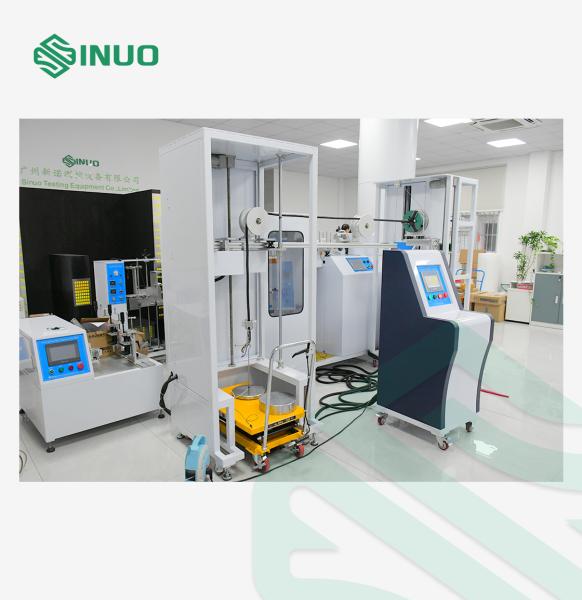

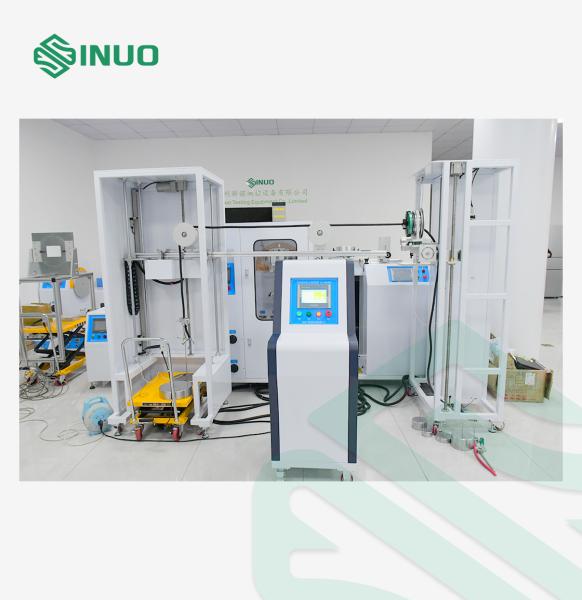

L'appareil d'essai de la force de traction et du couple de l'ancrage du câble (modèle SNQC1007B) est une solution d'essai professionnelle conçue conformément strictement à la clause 11 de la norme IEC 61851-23:2023.6.102Il est spécialement conçu pour les stations de recharge AC et DC des véhicules électriques,s'assurer que l'ancrage flexible du cordon ou le dispositif de fixation du câble peuvent résister à des forces de traction et à un couple spécifiés sans dépasser les limites de déplacement.

Cet appareil combine le contrôle PLC, le moteur et les systèmes de poids de précision pour fournir des résultats de test très précis et reproductibles.et fonctionnement de l'écran tactile convivial, c'est un outil essentiel pour les fabricants, les laboratoires et les organismes de certification engagés dans les tests de conformité EVSE.

En simulant les conditions de force de traction et de couple du monde réel, le SNQC1007B garantit des performances sûres, fiables et conformes aux normes des câbles des bornes de recharge des véhicules électriques.



Paramètre technique



Nom de l'article

Spécification
Contenu du test Tests de traction et de couple des câbles des bornes de recharge des véhicules électriques
Contrôle et fonctionnement Contrôle automatique par PLC, interface à écran tactile
Mode de conduite électrique
Niveaux de force de traction 160N, 200N, 240N, 250N, 500N (par poids)
Niveaux de couple 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m (par poids)

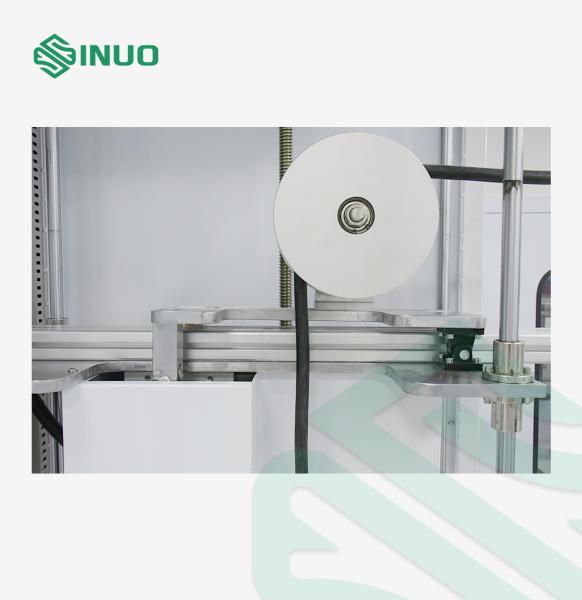

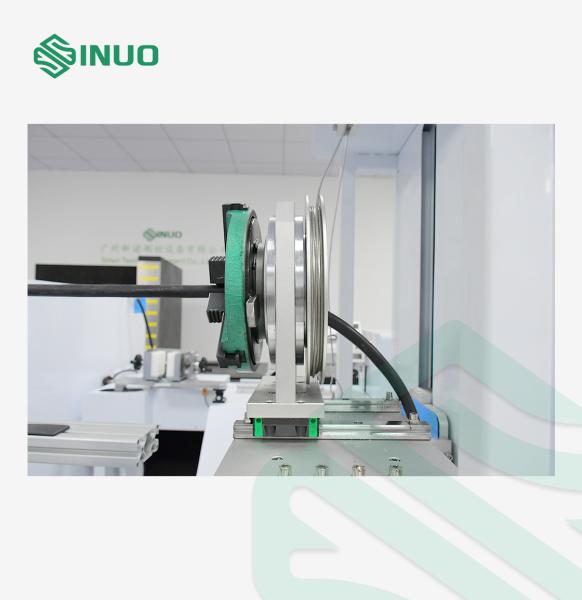

Roue de couple R100 mm (Ø200 mm) ±0,5 mm
Fréquence de traction 1 traction/s (détecté par signal électrique)
Cycles de traction 1 ¢ 999,999 (pré-réglage, par défaut 100 ± 1 cycles)
Temps d'application du couple 099 heures 59 minutes 59 secondes (pré-réglé)
Protection contre les pannes de courant Fonction de mémoire de stockage de données
Équipement électrique Serre universelle (ensemble 1 inclus)
Réglage de la hauteur du fixateur 500 ‰ 1200 mm
Énergie AC220V ± 10%, 50 ∼ 60 Hz, 1 kW
Les dimensions L'écart entre les deux types de véhicules doit être calculé en tenant compte de l'écart entre les deux types de véhicules.
Le poids Environ 300 kg
Environnement de travail Température 0°C à 40°C; Humidité 30% à 90%
