Machine de tube de précision pour tubes ronds, carrés et rectangulaires 200x200mm
Machine de tube de précision pour tubes ronds, carrés et rectangulaires 200x200mm
Machine de tube de précision pour tubes ronds, carrés et rectangulaires 200x200mm
Machine de tube de précision pour tubes ronds, carrés et rectangulaires 200x200mm
Les spécifications
Numéro de type :
ERW219
Point d'origine :
Hebei
MOQ :
1 jeu
Conditions de paiement :
L / C, T / T
Capacité d'approvisionnement :
50 ensembles/année
Délai de livraison :
3 mois
Détails d'emballage :
Emballage imperméable et navigable d'exportation.
Définition
Machine de fabrication de tubes de précision avec scie à friction à économie d'énergie
Spécifications clés
Attribut Valeur
Méthode de formage Technologie de formage FFX
Vitesse de fonctionnement Max. 50 m/min
Formes de tubes Rond, carré et rectangulaire
Diamètre des tubes ronds 89 - 219 mm
Épaisseur max. (rond) 2,0 - 8,0 mm
Type de soudure Soudure haute fréquence
Scie de coupe Coupe à la scie à friction
Dimensions des tubes carrés 80*80 - 200*200 mm
Épaisseur max. (carré) 2,0 - 6,0 mm
Aperçu du produit

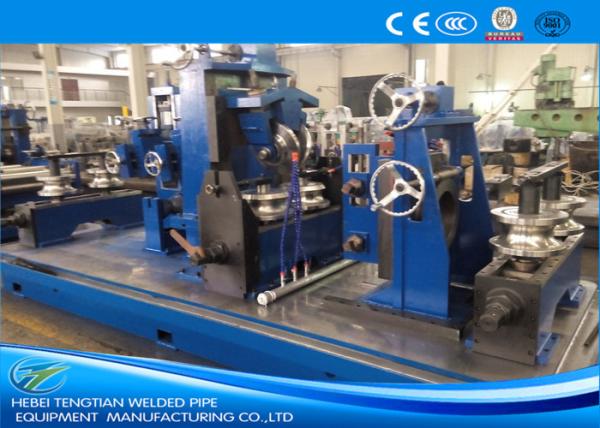

Cette machine de fabrication de tubes ERW219mm de haute précision fabrique des tubes en acier soudés avec des diamètres allant de Φ89mm à Φ219mm (épaisseur de paroi 2,0-8,0mm) et des tubes carrés de 80*80mm à 200*200mm. Combinant les technologies internationales et nationales de fabrication de tubes, notre ligne de production innovante offre des solutions à la fois économiques et pratiques.

Processus de fabrication de tubes
  • Déroule et aplatit les bobines d'acier en bandes
  • Forme les bandes en forme de tube rond à l'aide de rouleaux de précision
  • Soude les tubes avec une soudeuse à semi-conducteurs haute fréquence
  • Dimensionne les tubes selon les spécifications exactes
  • Coupe à des longueurs précises (4-12m) avec une précision de ±1mm
Principaux avantages
  • Ultra-haute précision : Sauts de rouleaux ≤0,01 mm, jeu du cadre ≤0,02 mm, erreur de diamètre ≤0,08 mm
  • Technologie japonaise : Répond aux exigences internationales strictes en matière de précision
  • Réglage de précision : Système d'engrenage à vis sans fin avec contrôle programmable
  • Grattage réglable 3D : Capacité de rotation de ±20°
  • Formage de tête turque : Réduit le poids du moule tout en assurant une formation stable et des angles R uniformes
  • Réduction des vibrations : Les blocs d'amortissement en nylon minimisent l'impact sur l'arbre et les roulements
Processus de production

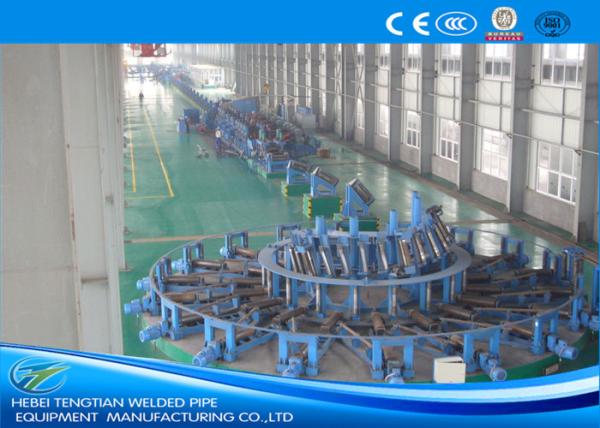

Faites défiler vers le haut → Déroulement → Aplatissement → Cisaillement d'extrémité et soudure bout à bout → Accumulateur → Formage → Soudure par induction haute fréquence → Enlèvement des bavures externes → Refroidissement → Dimensionnement → Coupe → Vérification et collecte → Accès à l'entrepôt

Spécifications techniques
Matières premières
Application des matériaux Bandes d'acier laminées à chaud ou à froid, bandes d'acier galvanisé
Qualité des matériaux Acier à faible teneur en carbone, acier faiblement allié : δs≤345Mpa
Dimensions des bandes ID : Φ450-Φ508mm, OD : Φ800-Φ2000mm
Poids de la bobineuse Max. 1500 kg
Gamme de production
Tube rond 89-219mm (Épaisseur : 2,0-8,0mm)
Tube carré 80*80-200*200mm (Épaisseur : 2,0-6,0mm)
Tube rectangulaire 80*100-150*200mm (Épaisseur : 2,0-6,0mm)
Spécifications supplémentaires
  • Soudeuse H.F. : Soudeuse haute fréquence à semi-conducteurs GGP600Kw
  • Vitesse de ligne : Max. 50 m/min
  • Longueur du tube : 4-12m
  • Précision de coupe : ±1mm
  • Puissance électrique installée : environ 1100KW
  • Dimensions de la ligne : environ 100×8m

En tant que fabricant certifié CE et ISO9001:2008, nos machines de haute qualité sont exportées vers plus de 30 pays, dont la Turquie, l'Égypte, le Mexique et toute l'Asie. Contactez-nous dès aujourd'hui pour discuter de vos besoins en matière de production de tubes de précision.
