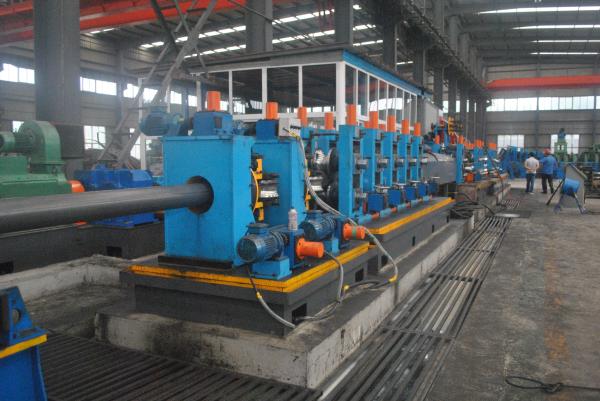

Cette ligne de production de haute précision est conçue pour fabriquer des tubes en acier soudés avec des diamètres de Φ114mm-Φ273mm et des épaisseurs de paroi de 2,0mm-10,0mm, capable de produire des tubes carrés allant de 60*60mm à 200*200mm. Intégrant une technologie de fabrication de tubes avancée provenant de sources nationales et internationales, notre conception innovante offre une solution économique mais pratique pour la production de tubes en acier.

• L'usine de tubes et de tubes ERW est une série de machines qui construisent des tubes et des tuyaux à joint de soudure longitudinal avec des bandes d'acier d'une certaine largeur.
• Le processus commence par le déroulement et l'aplatissement des bobines d'acier fendues en bandes d'acier.
• Les bandes aplaties sont insérées dans la machine de formage où des rouleaux les façonnent en tubes ronds.
• Les bandes laminées sont soudées à l'aide d'une soudeuse à semi-conducteurs haute fréquence.

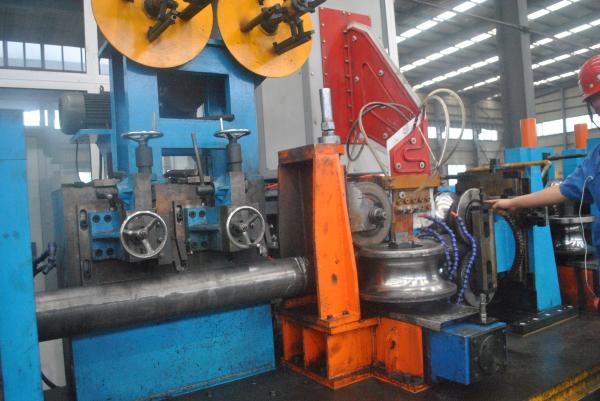

• Les tubes soudés sont formés à la forme/taille attendue dans une machine de calibrage avant d'être coupés à la longueur et mis en bottes.

• Haute précision :Sauts de rouleau de niveau 0,01, jeu du cadre et de la glissière ≤0,02, degré vertical du cadre ≤0,05, degré parallèle de chaque cadre ≤0,1, erreur de diamètre et de rondeur du tube en acier ≤0,08
• Intègre la technologie japonaise pour répondre aux exigences de haute précision
• Réglage de la vis sans fin et de la vis sans fin programmable avec une grande précision
• Grattage réglable 3D avec une capacité de rotation de ±20°
• La technologie carrée de poussée de tête turque réduit le poids du moule tout en assurant une formation stable et des angles R uniformes
• L'arbre de mise à niveau avec des blocs d'amortissement en nylon réduit l'impact sur l'arbre et le roulement

• Faire défiler vers le haut
• Déroulement
• Aplatissement
• Cisaillement d'extrémité et soudure bout à bout
• Accumulateur
• Formage
• Soudure par induction haute fréquence
• Enlèvement des bavures externes
• Refroidissement
• Calibrage
• Coupe
• Vérification et collecte
• Accès à l'entrepôt

• Soudeuse H.F. :Soudeuse haute fréquence à semi-conducteurs GGP600Kw
• Vitesse de la ligne :Max. 50 m/min
• Longueur du tube :6-12 m
• Précision de coupe :±3mm
• Puissance électrique installée :environ 1000KW
• Taille de l'ensemble de la ligne :environ 100X12m

En tant que fabricant et fournisseur de machines de fabrication de tubes certifié CE et ISO9001:2008 en Chine, nos machines de haute qualité, aux performances fiables et durables ont été exportées vers plus de 30 pays, dont la Turquie, l'Égypte, le Maroc, le Kazakhstan, l'Ouzbékistan, le Tadjikistan, la Syrie, l'Iran, l'Irak, le Mexique, le Sri Lanka, le Pakistan, la Thaïlande et le Vietnam.
