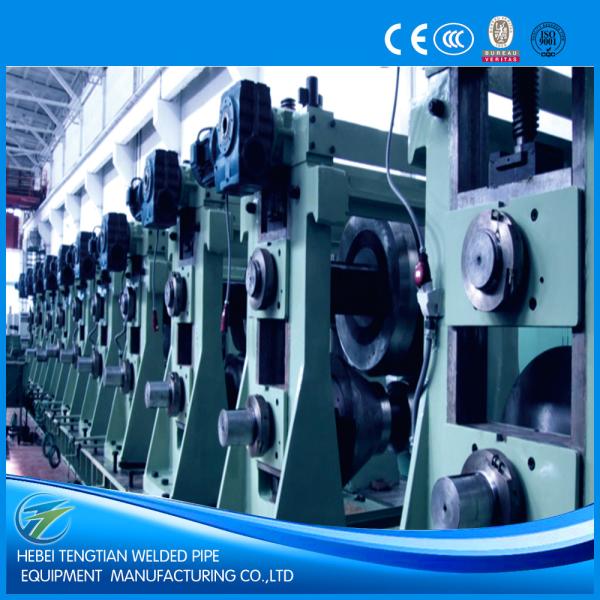

Ligne de production de tubes en acier HG 219 ERW entièrement automatique de haute précisionest utilisé pour fabriquer des tuyaux en acier soudés de Φ114mm-Φ273mm avec une épaisseur de paroi de 2,0mm à 10,0mm, peut produire des tuyaux carrés 60*60 - 200*200mm.Après avoir absorbé la technologie de fabrication de tuyaux de pointe à la fois à l'étranger et domestique, notre ligne de production innovante et chaque unité de la ligne de production est non seulement économique mais aussi pratique.

• Le moulin à tubes et à tuyaux ERW est une série de machines qui construisent des tubes à soudure longitudinale et des tuyaux avec des bandes d'acier de certaine largeur.
• Il commence par découler et aplatir les bobines d'acier coupées en bandes d'acier.
• Les bandes d'acier aplatisées seront ensuite insérées dans la machine de formage et le roulement des rouleaux dans la machine fera rouler la bande en forme de tuyau rond.
• Les bandes laminées sont ensuite envoyées dans la boîte de soudage où le tube est soudé par un soudeur à haute fréquence.
• Les tubes soudés seront formés à la forme ou à la taille prévue dans une machine de dimensionnement.

• Haute précision- entre les sauts à rouleaux de niveau 0.01, entre le cadre et le dégagement de glissement ≤0.02, degré vertical du cadre ≤0.05, chaque degré de parallélisation du cadre ≤ 0.1, le diamètre et l'erreur de rondeur du tuyau en acier ≤ 0.08
• Utiliser la technologie japonaise pour répondre aux exigences élevées de précision des clients étrangers
• Planifiable utilisez l'engrenage de ver et le réglage de ver, la précision de réglage est élevée, l'énergie avec précision
• La cicatrice de grattage peut être ajustée réglage 3D, grattoir peut le long du cercle d'acier ± 20° rotation
• Ronde devenir carré est turc tête pousse carré, peut réduire le poids du moule, formant stable, uniforme R Angle
• Le niveau de l'arbre augmente le bloc d'amortissement en nylon, réduit l'impact sur l'arbre et le roulement

• Faites défiler
• Décapage
• Aplatissement
• Soudage par cisaillement et soudage des fesses
• Accumulateur
• Formation
• Soudage par induction à haute fréquence
• Élimination de l'écorce extérieure
• Réfrigération
• Taille
• Coupe
• Vérification et collecte
• Accéder à l'entrepôt

GGP600Kw soudeur à haute fréquence à état solide

Max.50 m/min

6 à 12 m

± 3 mm

environ 1000 kW

environ 100x12m

En tant que fabricant et fournisseur de machines de fabrication de tuyaux certifié CE et ISO9001: 2008 en Chine.Le Maroc, le Kazakhstan, l'Ouzbékistan, le Tadjikistan, la Syrie, l'Iran, l'Irak, le Mexique, le Sri Lanka, le Pakistan, la Thaïlande, le Vietnam et d'autres plus de 30 pays.

Si vous êtes intéressé par nos produits, n'hésitez pas à nous contacter. Nous serons heureux de vous aider.
