Machine de fabrication de tubes ERW de haute précision avec soudage haute fréquence
Machine de fabrication de tubes ERW de haute précision avec soudage haute fréquence
Machine de fabrication de tubes ERW de haute précision avec soudage haute fréquence
Machine de fabrication de tubes ERW de haute précision avec soudage haute fréquence
Machine de fabrication de tubes ERW de haute précision avec soudage haute fréquence
Machine de fabrication de tubes ERW de haute précision avec soudage haute fréquence
Les spécifications
Numéro de type :
ERW140
Point d'origine :
Hebei
MOQ :
1 jeu
Conditions de paiement :
Western Union
Capacité d'approvisionnement :
50 ensembles/année
Délai de livraison :
5months
Détails d'emballage :
Emballage imperméable et navigable d'exportation.
Nom de produit :
Machine de soudage de tuyaux de haute précision et moulin à couture droite haute fréquence
Tuyau carré :
25*25 - 110*110 mm
Couleur :
Bleu
Scierie de coupe :
Scie à mourir
Méthode de formation :
FFX Technologie de formage et formage direct
Vitesse de course :
Max.70m/min
Type de soudage :
Soudage à haute fréquence
Mots clés :
Moulin à couture droite à haute fréquence
Définition
Machine de soudage de tuyaux de haute précision et moulin à couture droite haute fréquence
Attribut Valeur
Pipe carrée 25*25 - 110*110 mm
Couleur Le bleu
Scie à couper Scie de fraisage
Méthode de formage FFX Technologie de formage et formage direct
Vitesse de fonctionnement Max.70m/min
Type de soudage Soudage à haute fréquence

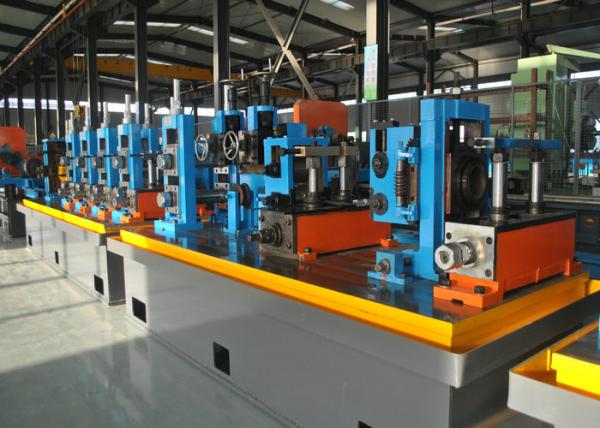

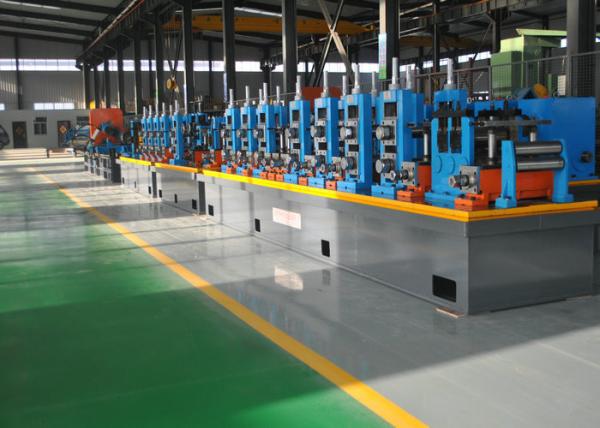

Machine de ligne de tuyauterie à haute fréquence et haute précision entièrement automatique

Cette ligne de production fabrique des tubes en acier soudés de Φ32 mm à Φ140 mm avec une épaisseur de paroi de 1,0 mm à 5,0 mm, capables de produire des tubes carrés de 25*25 mm à 110*110 mm.Intégration de technologies de fabrication de tuyaux de pointe provenant de sources nationales et internationales, notre conception innovante offre à la fois des avantages économiques et pratiques.

Vue d'ensemble du moulin à tubes et du moulin à tuyaux ERW
  • Fabrication de tubes à couture de soudure longitudinale à partir de bandes d'acier de largeur spécifique
  • Le procédé commence par le décodage et l'aplatissement des bobines d'acier coupées en bandes
  • Machine à former des bandes en tuyaux ronds à l'aide d'outils à rouleaux
  • Soudeur à haute fréquence à l'état solide rejoint les coutures dans la boîte de soudage
  • Machine de dimensionnement qui forme des tubes jusqu'à leur dimension finale avant de les couper et de les grouper
Avantages du produit
  • Haute précision:Saut de rouleau de niveau 0.01, écart entre le cadre et la glissière ≤ 0.02, la verticalité du cadre ≤ 0.05, le parallélisme de cadre ≤0.1, erreur de diamètre/rondeté ≤ 0.08
  • La technologie japonaise répond aux exigences élevées de précision des clients internationaux
  • Le réglage de l'engrenage du ver assure un fonctionnement précis et économe en énergie
  • Système de grattage réglable en 3D avec une capacité de rotation de ± 20°
  • La forme carrée de la tête turque réduit le poids du moule tout en maintenant la stabilité et les angles R uniformes
  • Les blocs d'amortissement en nylon réduisent l'impact sur les arbres et les roulements
Processus de production
  • Faites défiler
  • Décapage
  • Aplatissement
  • Soudage par cisaillement et soudage des fesses
  • Accumulateur
  • Formation
  • Soudage par induction à haute fréquence
  • Élimination de l'écorce extérieure
  • Réfrigération
  • Taille
  • Coupe
  • Vérification et collecte
  • Accéder à l'entrepôt
Spécifications techniques
Matière première
Application du matériau D'acier laminé à chaud ou à froid
Grade du matériau Acier à faible teneur en carbone, acier à faible teneur en alliages: δs≤345Mpa
Identification des bandes d'acier Les pièces de rechange doivent être en forme de carreaux.
OD de bandes d'acier Les mesures de sécurité doivent être appliquées conformément à l'annexe II.
Poids de la bobine Max.4000 kg
Plage de production
Pipe ronde 32 à 140 mm (épaisseur: 1,0 à 5,0 mm)
Pipe carrée Pour les véhicules à moteur électrique à combustion interne, la valeur de la valeur de l'échantillon doit être supérieure ou égale à:
Pipe rectangulaire 20*30-90*120 mm (épaisseur: 1,0 à 4,0 mm)
Spécifications supplémentaires
H.F. Welder (en anglais) GGP300Kw soudeur à haute fréquence à l'état solide
Vitesse de ligne Max.70m/min
Longueur du tube 6 à 12 m
Précision de coupe ± 3 mm
Capacité électrique installée Environ 500 kW.
Taille de toute la ligne Environ 80x9m
Nos services
  • Assistance technique sur place pour l'installation et la formation des opérateurs
  • Garantie de qualité d'un an avec support de réparation à vie
  • Services complets avant et après-vente, y compris conception d'atelier et planification de la production
  • Option pour un soutien prolongé des ingénieurs (de plusieurs mois à un an) afin d'optimiser la production et de réduire les déchets
  • Services complets de conception de projets pour la production de tubes en acier inoxydable et en acier au carbone
  • Responsabilité totale pour le chargement et le transport
