Électeur de tuyaux d'alimentation en eau en acier au carbone
Spécifications du produit
Épaisseur du tuyau |
4.0 à 10.0 mm |
Vitesse de production |
Maximum de 50 m/min |
Diamètre du tuyau |
21 à 63 mm |
Compatibilité matérielle |
Acier au carbone, acier inoxydable, acier peu allié |

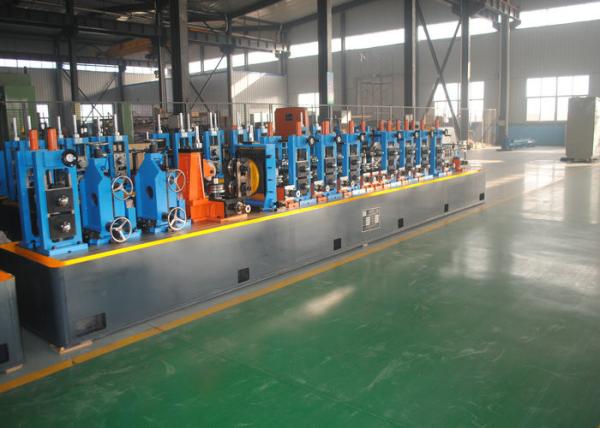

Production de tubes en acier au carbone soudés à haute fréquence
Cette usine de tuyauterie ERW équipée d'un soudeur solide à haute fréquence produit des tuyaux ronds, carrés et rectangulaires à grande vitesse, y compris des tuyaux en forme de L, T et Z,tout en réduisant les coûts des rouleaux et en assurant la qualité des tuyaux finis.
Caractéristiques des matières premières
Application du matériau |
D'acier laminé à chaud ou à froid |
Grade du matériau |
Acier à faible teneur en carbone, acier à faible teneur en alliages: δs≤345Mpa |
Identification des bandes d'acier |
Les pièces de rechange doivent être en forme de carreaux. |
OD des bandes d'acier |
Les mesures de sécurité doivent être appliquées conformément à l'annexe II. |
Poids de la bobine |
Maximum de 4000 kg |
Plage de production
Pipe ronde |
32 à 140 mm. Épaisseur: 1,0 à 5,0 mm. |
Pipe carrée |
25*25-110*110 mm. Épaisseur: 1,0 à 4,0 mm. |
Pipe rectangulaire |
20*30-90*120 mm. Épaisseur: 1,0 à 4,0 mm. |
Spécifications techniques
- Soudeuse à haute fréquence à l'état solide GGP300Kw
- Vitesse de ligne: max. 70 m/min
- Longueur du tube: 6 à 12 m
- Précision de coupe: ±3 mm
- Capacité électrique installée: environ 500 kW
- Taille de l'ensemble de la ligne: environ 80x9m
Processus de production
material (steel coil) → uncoiler → shear and welder → horizontal (or cage) accumulator → forming mill → HF solid welder → sizing mill → roughly straightening (turkey head) → cut off machine → run out table
Cette ligne de soudage de tubes à haute fréquence produit des tubes ronds d'un diamètre de 25,4 à 114 mm et d'une épaisseur de paroi de 0,8 à 4,0 mm.Il traite la bande d'acier en différentes formes en comprimant les coutures de soudure ensemble en formes ferméesLa technologie d'ouverture avancée, le système de contrôle automatique PLC et les unités de régulation numérique de la vitesse assurent un fonctionnement fiable et une maintenance facile.
Modèles disponibles
Modèle |
Plage de diamètre |
Épaisseur du tuyau |
Vitesse de ligne (m/min) |
HG20 |
8 à 25,4 MM |
0.3-1.2 mm |
120 |
HG32 |
10 à 32 mm |
1.4-1,5 mm |
120 |
HG50 |
16 à 76 mm |
0.7-2.5 mm |
30 à 120 |
Nos services
Assistance technique pour l'installation et la formation des travailleurs
Garantie de qualité d'un an avec support de réparation à vie
Services de prévente, y compris conception de l'atelier et de la production
Services après-vente, y compris l'installation, la formation et le soutien technique
Option pour un soutien prolongé des ingénieurs (de plusieurs mois à un an)
Conception complète du projet de production de tubes en acier inoxydable/acier au carbone
Responsabilité des dispositions relatives au chargement et au transport maritime
