• Entrée analogique - Niveau élevé (16 points)
• Entrée analogique - Bas niveau (8 points)
• Entrée analogique - Multiplexeur bas niveau (32 points)
• Interface de transmetteur intelligent (16 points) (Multivariable)
• Sortie analogique (8 points)
• Interface de périphérique série (16 points - 2 ports)
• Interface série (32 tableaux, 2 ports)
• Entrée d'impulsion (8 points)
• Entrée numérique (32 points)
• Entrée numérique SOE (32 points)
• Sortie numérique (16 points)

• Marque : Honeywell
• Modèle : CC-TDI110 51308394-175
• Lieu d'origine : États-Unis

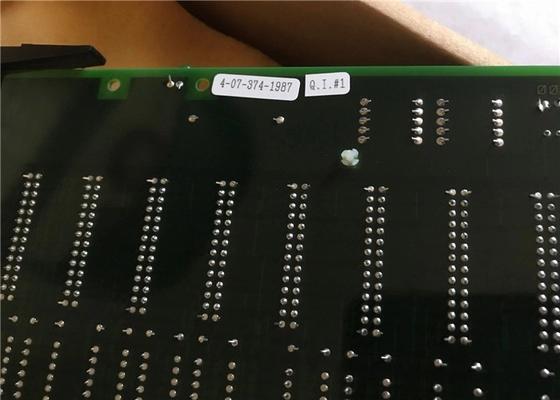

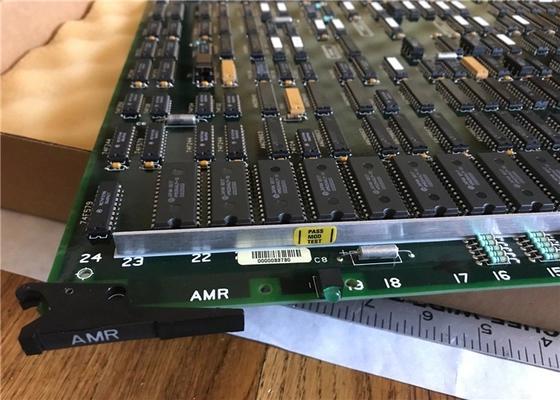

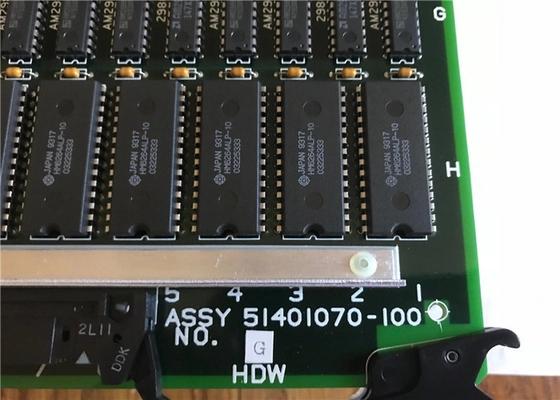

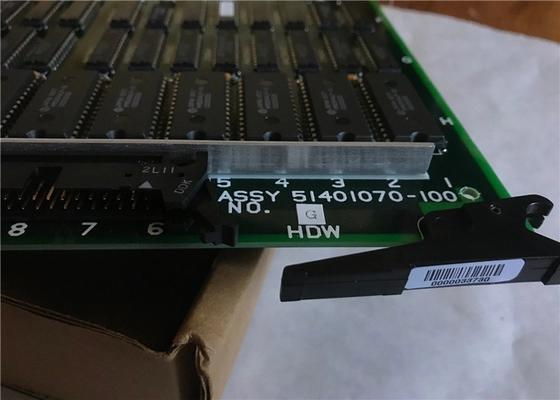

• Carte de circuit de commande
• Carte PLC
• Carte de commande

Les processeurs d'E/S, ainsi que les ensembles de terminaison de terrain (FTA), effectuent la numérisation et le traitement des entrées et des sorties sur toutes les E/S de terrain. Une liaison d'E/S redondante est standard pour une sécurité accrue. En option, les processeurs d'entrée analogique de haut niveau, d'interface de transmetteur intelligent et de sortie analogique peuvent être redondants. Le traitement des E/S est effectué séparément des fonctions de traitement de commande, de sorte que les taux de numérisation des E/S sont complètement indépendants de la quantité d'E/S, du chargement du contrôleur, du traitement et des alarmes. Ce partitionnement des fonctions permet une utilisation plus efficace des capacités du processeur de commande avancé et permet une future extension des E/S.

N'importe quelle combinaison des processeurs d'E/S ci-dessus peut être sélectionnée pour un APM. Il peut s'agir de n'importe quelle combinaison de paires simples et/ou redondantes (HLAI, STI et AO), jusqu'à un total de 40. Même avec le complément maximum de 80 IOP physiques, il n'y a aucun impact sur les performances de contrôle ou de communication. Dans une configuration redondante, le contrôle est automatiquement transféré au processeur d'E/S de sauvegarde lors du remplacement de la carte.

Bien qu'un ensemble de terminaison de terrain distinct d'un type donné soit requis pour gérer les différents niveaux de signalisation du câblage de terrain, des processeurs d'E/S identiques peuvent être utilisés. Cette approche d'E/S simplifie la sélection du matériel du système et minimise les exigences en matière de pièces de rechange. Par exemple, il existe un processeur d'entrée numérique qui peut gérer 24 Vcc, 120 Vac ou 240 Vac, selon le FTA sélectionné.
