Série d'émetteur

Émetteur de voyage de la série JM-X-7

Utilisation

Cet émetteur est employé pour tourner des valeurs de voyage de diverses machines rotatives (comme : moteur d'huile, dilatation thermique, limiteur de puissance, synchroniseur, valve activée, oil.level), à 4~20mA standard, ce qui peut être alimenté au PLC, au DCS et au DEHsystems.

Fonctions

1.Applying au diaplancement de mesure du moteur d'huile, de l'expansion themal, du limiteur de puissance, du synchroniseur, de la valeur activée, du niveau d'huile, etc., dans des mécanismes de rotation.

2.Suitable pour la surveillance en ligne pendant longtemps, faciles à l'installand corrigent, n'ayant besoin d'aucun entretien de site.

production 3.4~20mA actuelle analogue.

Paramètres techniques

gamme 1.Measuring :

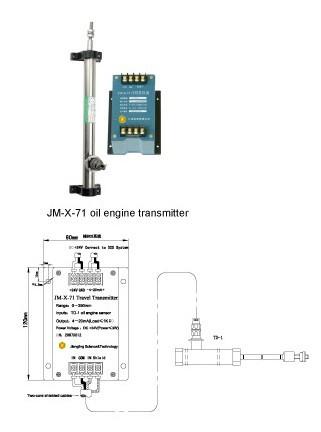

Measuringrange d'émetteur d'engline de l'huile JM-X-71 : 0~150mm, 0~200mm, 0~150mm

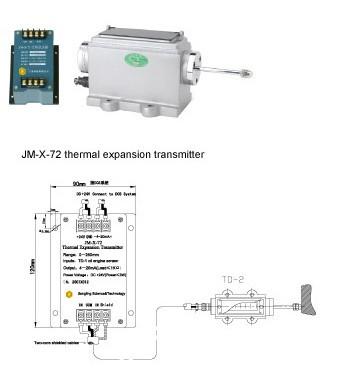

Gamme de mesure d'émetteur de la dilatation JM-X-72 thermique : 0~35.0mm

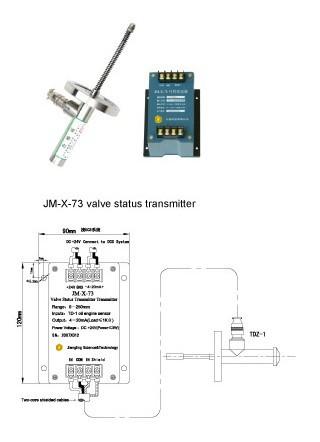

Gamme de mesure d'émetteur de statut de la valve JM-X-73 : 0~25.0mm

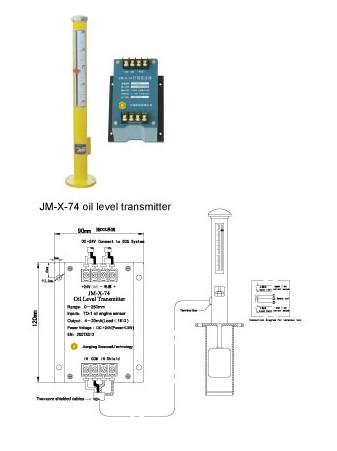

Rrange de mesure d'émetteur de niveau d'huile JM-X-74 : - 200~200mm

exactitude 2.Measuring : ±0.5 classe, error≤1%FS linéaire

signaux 3.Input : Sonde d'engline de l'huile TD-1, sonde de la dilatation TD-2 thermique ;

Limiteur de la puissance TDZ-1, synchroniseur, sonde déclenchée de valeur ;

Sonde de niveau de l'huile UT-81 ;

signal 4.Output : Production actuelle : 4~20mA (load≤1KΩ)

la température 5.Environment : -10~80℃

parent humidity≤85% (sonde)

la température : - 10~45℃

parent humidity≤80% (émetteur)

tension 6.Power : Dc +24 (puissance consumed≤3W)

dimension 7.External : 120mm (longueur) ×90mm (largeur) ×55mm (taille)

8. Taille et modèle de trou d'installation : 90 (longueur) ×80mm (wigth) (diamètre : Φ5.2mm)
