Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Les spécifications
Numéro de modèle :
SFRA
Lieu d'origine :
Chine
Quantité minimale de commande :
1 analyseur réglé SFRA de réponse en fr3quence de champ
Conditions de paiement :
Western Union, T/T, L/C
Capacité à fournir :
100 ensembles chaque mois
Délai de livraison :
3 à 7 jours
Détails de l'emballage :

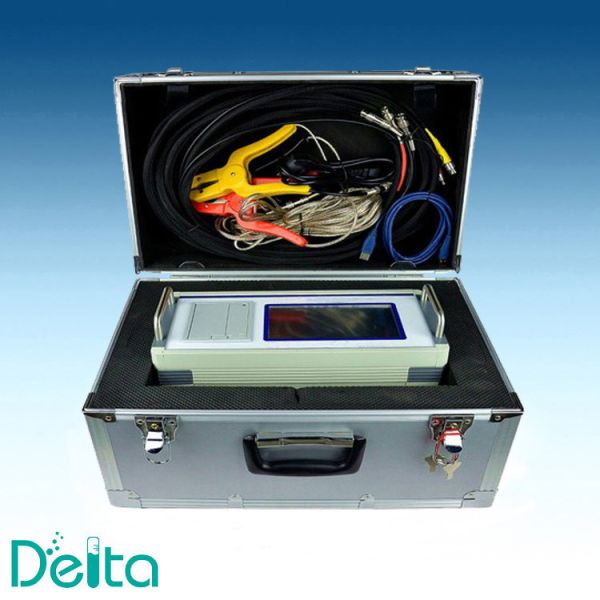

Équipement d'analyse de réponse de Sfra emballé dans le cas de placage, au sujet de 20kg
Définition :
Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
Fonctions :
équipement d'analyse de réponse en fr3quence du champ 10MHz, essai déphaseur de réacteur, équipement
Transformateur applicable :
Équipement d'analyse de réponse en fr3quence de champ, essai déphaseur de réacteur, transformateur d
Normes d'essai :
IEC60076-18
Chaîne d'essai :
(- 100dB) - (+20dB)
Mode de champ :
Linéaire, section
Affichage :
Grand affichage d'écran d'affichage à cristaux liquides, écran tactile
Taille :
31cm*15cm*5cm
Le poids :
4kg
garantie :
1 année
Définition

Équipement d'analyse de la réponse par balayage de fréquence de 10 Hz à 10 MHz





Introduction:

  • Normalement, la structure et la référence du transformateur sont fixées après la fabrication, par conséquent, la réponse de fréquence de chaque enroulement sera presque la même.par exemple coupé entre cercles ou phases pendant l'essai, coupé ou enroulement déplacé pendant le fonctionnement, enroulement déplacé dans le transport, ces conditions peuvent modifier la structure du transformateur, puis la réponse de fréquence peut être modifiée,Nous pourrions détecter la déformation selon la courbe de réponse de fréquence.
  • Notre société a conçu leSFRAÉquipement d'analyse de la réponse à 10 MHz Il pourrait dessiner la courbe de réponse de fréquence avec précision, puis comparer les courbes horizontalement ou verticalement pour détecter la déformation du transformateur.
  • SFRAÉquipement d'analyse de la réponse à 10 MHz est une méthode puissante et sensible pour évaluer les structures de noyau, de remontage et de serrage des transformateurs de puissance, en mesurant leurs fonctions de transfert électrique sur une large plage de fréquences.





Les spécifications:



Je ne veux pas. Nom de l'article Équipement d'analyse de la réponse par balayage de fréquence de 10 Hz à 10 MHz
1 balayage linéaire Intervalle 10 Hz à 1 MHz 0,5 KHz 2001 points
Intervalle 10 Hz à 1 MHz 0,25 KHz 4001 points ((PC disponible)
Intervalle 100 Hz à 2 MHz 0,25 KHz 4001 points (disponible sur PC)
La fréquence initiale, l'intervalle et les points de balayage peuvent être réglés (PC disponible)
balayage des sections Intervalle 10 Hz à 20 Hz 1 Hz 11 points
Intervalle 20 Hz à 100 Hz 2 Hz 40 points
L'intervalle 100 Hz à 1 kHz 3 Hz 300 points
L'intervalle 1KHZ-10KHZ 20KHZ 450 points
L'intervalle entre 10KHZ et 100KHZ est de 0,3KHZ à 300 points
L'intervalle de 100 KHZ à 1000 KHZ 1 KHZ à 900 points
L'éclairage doit être étanche à l'air et à l'air. Intervalle 20 Hz à 100 Hz 2 Hz 40 points
L'intervalle entre 100 Hz et 1 kHz 2 Hz 450 points
1KHZ-10KHZ intervalle 20HZ 450 points
10KHZ 100KHZ intervalle 0,2KHZ 450 points
L'intervalle entre 100 KHZ et 1000 KHZ est de 2,5 KHZ à 360 points
L'intervalle de fréquence est de 1000 KHZ à 2000 KHZ.
2 Plage d'essai (-100 dB) - (+20 dB)
3 Précision de l'essai

(-40 dB) - (+20 dB) 0,2 dB

-60 dB) - (-40 dB) 0,5 dB

- 80 dB - - 60 dB - 1,0 dB
4 Précision de fréquence Le taux de dépistage est le suivant:
5 Impédance d'entrée du signal > 1M Ω
6 Impédance de sortie du signal 50 Ω
7 Taux de répétition des essais en phase 990,5%
8 Dimension 31cm*15cm*5cm
9 Poids net 4 kg





Caractéristiques:

  1. Adopte une technique avancée de DDS;
  2. Adopte un microprocesseur à haute vitesse et avancé;
  3. Il adopte des canaux doubles de puce AD de 16 bits;
  4. avec écran tactile LCD de sept pouces;
  5. d'une largeur n'excédant pas 10 mm,
  6. Avec les logiciels PC, nous pouvons utiliser, analyser des données, télécharger des données et générer des documents Word;
  7. Peut stocker 40 groupes de données;
  8. Vous pouvez utiliser l'USB2.0 pour vous connecter à l'appareil;

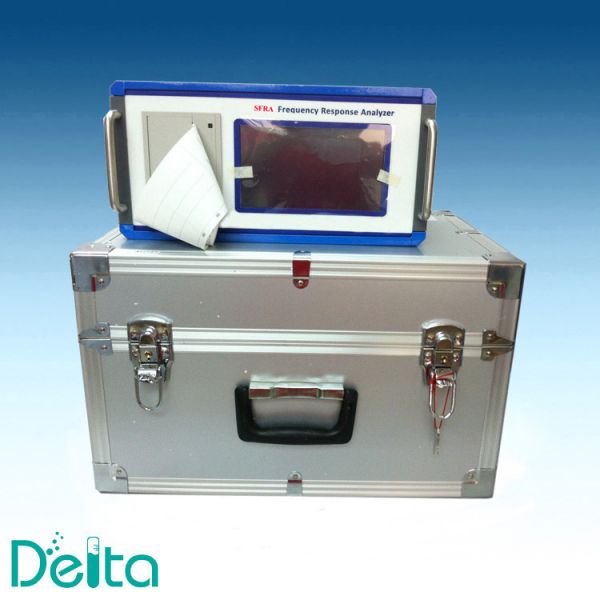

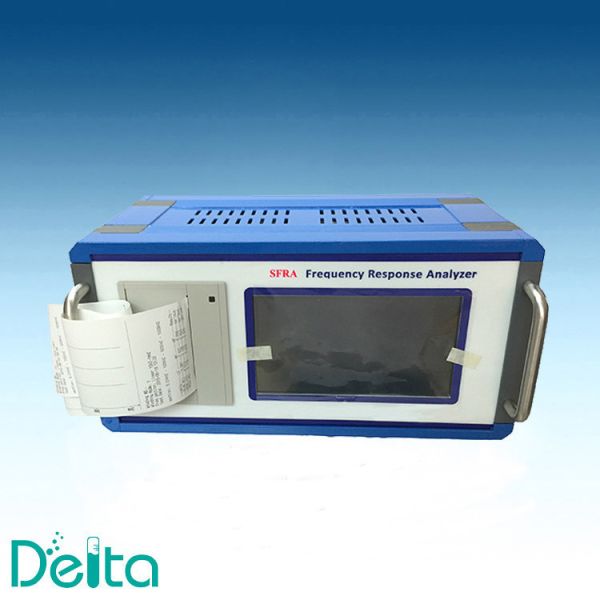

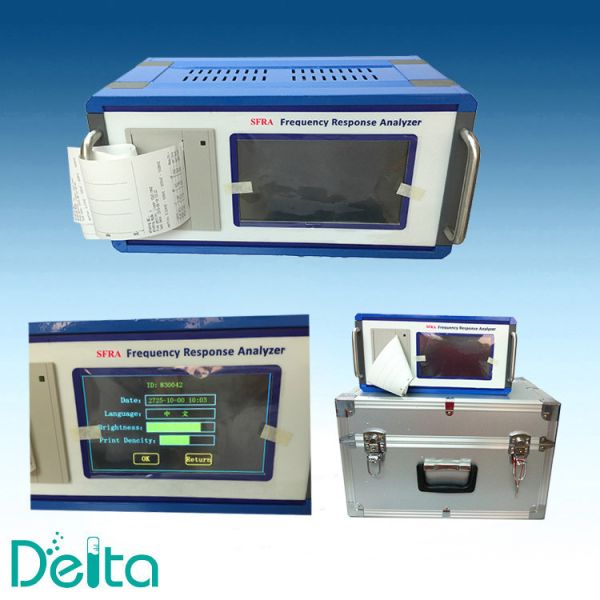

Équipement d'analyse de la réponse par balayage de fréquence de 10 Hz à 10 MHz SFRA:

Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz

Sfra 10Hz à l'équipement d'analyse de réponse en fr3quence du champ 10MHz
