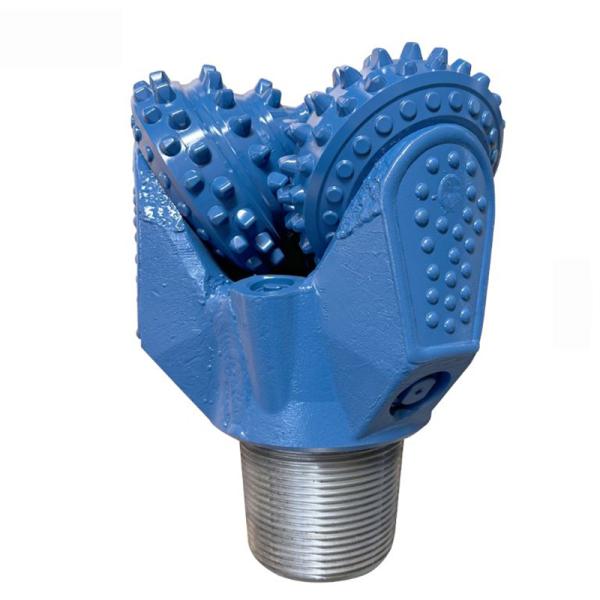

Trépan à tricone 12-1/4" IADC 645 d'outil de forage API

1. Descriptions :

Le trépan à tricone est un outil de forage de roche avec un insert en carbure de tungstène utilisé dans l'exploitation minière de roche, l'eau ou les puits de pétrole. Cet outil de forage de roche est fabriqué conformément aux spécifications API, qui sont les produits certifiés API. Le carbure de tungstène est un matériau très dur dont la dureté n'est inférieure qu'au diamant parmi tous les matériaux. Comparativement au trépan diamant, le prix du trépan à carbure de tungstène est inférieur. Le trépan à tricone est appelé trépan à cône rotatif selon la norme API.

Le trépan à tricone utilise du carbure de tungstène pour les dents afin de couper la roche, qui se divisent en deux types de trépans à cône rotatif : dents fraisées TC et inserts TCI. Les trépans à dents fraisées TC et à inserts TCI sont des trépans personnalisés en fonction du type de roche. Le trépan à tricone TCI est utilisé pour les formations rocheuses de dureté moyenne à dure. Le trépan à tricone à dents fraisées (également appelé dents en acier) est utilisé pour les formations rocheuses de dureté faible à très faible.

Cet outil de forage est largement utilisé dans les puits miniers (tels que les mines de charbon, les mines de cuivre et autres mines de métaux rares), les puits d'eau, les puits de pétrole/gaz et la prospection géologique.

2. Spécifications du trépan à tricone :

3. Profil du trépan à cône rotatif

4. JointType de roulement

Il existe principalement trois types de conceptions de roulements utilisés dans les trépans à tricone :

• TRÉPAN À ROULEMENT OUVERT STANDARD :

Sur ces trépans, les cônes tourneront librement. Ce type de trépan possède une rangée avant de roulements à billes et une rangée arrière de roulements à rouleaux.

• TRÉPANS À ROULEAUX À ROULEMENT ÉTANCHE

Ces trépans ont un joint torique avec un réservoir de graisse pour le refroidissement des roulements. Les joints agissent comme une barrière contre la boue et les déblais pour protéger les roulements.

• TRÉPANS À ROULEAUX À ROULEMENT À PALIER

Ces trépans sont strictement refroidis à l'huile/graisse avec des roulements de nez, un joint torique et une piste pour des performances maximales.

5. Question :

À quoi faut-il faire attention lors du choix du trépan à tricone ?

• • Passeport du code IADC du trépan à tricone
• • Options de dents TCI et en acier du trépan à tricone
• • Inserts supplémentaires en carbure de tungstène sur les rangées de talons du trépan à tricone
• • Revêtement en carbure de tungstène sur les corps des cônes du trépan à tricone
• • Inserts en carbure de tungstène recouverts de diamant sur la jauge des cônes du trépan à tricone
• • Inserts en carbure de tungstène sur la jupe des jambes du trépan à tricone
• • Buse centrale supplémentaire pour le nettoyage des cônes du trépan à tricone

La particularité du trépan à tricone est qu'il est livré avec son propre passeport comme ci-dessous :

• • La spécification des cônes
• • Le tampon de qualité signé par la personne qui a fabriqué et vérifié le trépan
• • Les paramètres de forage recommandés pour obtenir les meilleures performances du trépan :
• • Poids du trépan
• • Vitesse de rotation
• • Volume de rinçage

Quel type de trépan à tricone devez-vous choisir ?

Cela dépend de la géologie dans laquelle vous forez et des diamètres du trou de forage que vous forez. L'International Association of Drilling Contractors (IADC) a développé un système simple d'utilisation pour choisir le bon tricone pour votre géologie avec des fonctionnalités supplémentaires telles que la protection du trépan pour une durée de vie de production plus longue.
