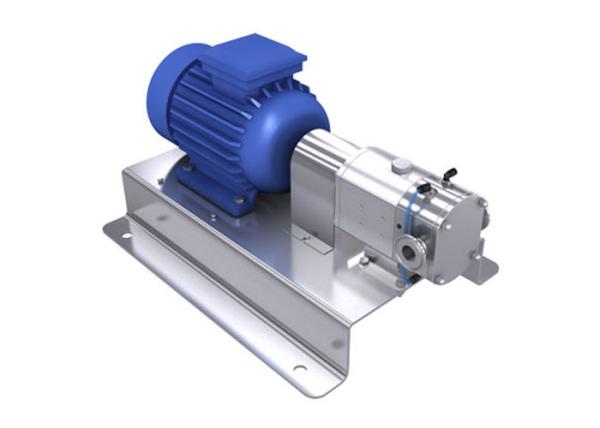

Pompes de haute pureté pour le contrôle des fluides, pompe rotative à lobes pour le transfert de miel, cosmétiques et aliments

Spécifications

Description
Options
1. Joint mécanique : SIC / SICE / EPDM, TC / TC, EPDM
2. Joint simple, Joint mécanique double
3. Rotors : rotor à 2 lobes, Rotors à 3 lobes, Rotor à 6 lobes
4. Joint : FPM (Viton), NBR, EPDM
5. Chemise chauffante d'extrémité
6. Chemise chauffante complète
7. Série TUR verticale ou Série TUL horizontale
8. Différents entraînements et fixations
9. Assemblage sur une plaque de base en acier inoxydable
10. Raccordement : Collier, Fileté, Soudé bout à bout, Brides
11. Type de moteur B5, fréquence 50HZ, 60HZ
12. Tension (v) 220-240,360-400,420-460,630-690

Caractéristique
A. Transmission variable en continu manuelle
B. Convertisseur de fréquence pour ajuster la boîte de vitesses du moteur
C. Transmission à vitesse de sortie fixe
Conception et caractéristiques
1. TUL horizontale, TUR verticale
2. Construction à arbre nu
3. Conception hygiénique de la fixation des rotors
4. Joint mécanique sanitaire, nettoyage et entretien faciles
5. Appliqué au nettoyage CIP et à la stérilisation sic
6 selon la norme USA 3A

Applications
Cette pompe est idéale pour le transfert de milieux visqueux et peu visqueux dans les industries de la transformation alimentaire, des cosmétiques et pharmaceutiques.

Principes
1. Lorsque les lobes tournent, l'espace du côté aspiration augmente à mesure qu'un lobe s'éloigne d'un autre, créant ainsi un vide partiel qui attire le fluide dans la chambre de la pompe.
2. Lorsqu'ils sont entraînés par les arbres, chaque lobe est consécutivement rempli et le fluide est déplacé vers le côté refoulement. Les petits espaces entre les lobes et entre les lobes et les parois du corps de la pompe garantissent que les espaces sont dûment remplis.
3. Le corps de la pompe est complètement rempli et le fluide s'échappe par les dents des lobes et est forcé contre les parois des espaces. Ce qui contribue à l'action de la pompe

Sens d'écoulement de la mini pompe à lobes

Tableau de sélection

Dessin

Maintenance et réparation
l'entretien de la pompe à lobes, sans l'atelier grâce à sa conception compacte, peut être effectué facilement et en très peu de temps sur le terrain.
La séparation de la connexion électrique sur le moteur de la pompe est requise avant l'entretien de la pompe. Une fois ce processus terminé, l'entretien et la réparation de la pompe peuvent être effectués.
• L'entretien et le changement des lobes, l'accouplement entre la pompe et le moteur et la pompe avec les raccords de ligne peuvent être effectués avec les boulons sans retirer le couvercle avant.
• Dans cette section, les lobes qui sont facilement retirés, le nettoyage et l'entretien peuvent être effectués.
• Le corps avant pour changer le joint doit être retiré. L'opération de révélation du corps peut également être effectuée de manière simple.
• La partie filetée de l'huile du réservoir de vidange d'huile à intervalles réguliers est remplacée par l'ouverture du bouchon. De cette façon, la durée de vie du filetage sera surveillée pour augmenter
• Le nettoyage nécessaire est effectué après avoir retiré toutes les pièces
remis en place sur le corps et la pompe assemblée est activée. Le sens de rotation du moteur lors de la mise en service de la pompe en fonction des connexions électriques doit être fait
