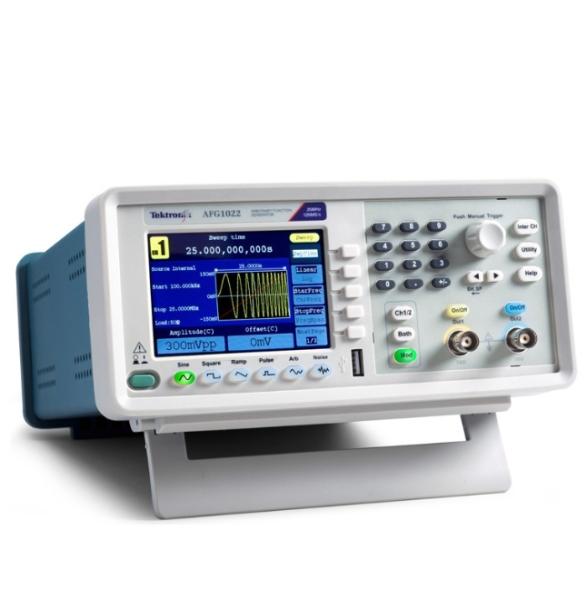

Le générateur de fonctions arbitraires de la série AFG1000 fournit un outil de génération de forme d'onde avec le meilleur rapport qualité-prix.une bande passante maximale de 60 MHz et maximale de 10 Vp-pLes quatre modes d'exécution, 50 formes d'onde intégrées fréquemment utilisées et le compteur de fréquence 200 MHz intégré couvrent la plupart des besoins de génération de formes d'onde dans vos expériences et vos tests.LCD TFT de 95 pouces, des boutons de raccourci, une interface USB et un logiciel PC offrent les moyens les plus intuitifs de configurer l'instrument.

Principales spécifications de performance

• Des ondes sinusoïdes à double canal de 25 MHz ou 60 MHz, des ondes carrées de 12,5 MHz ou 30 MHz
• 14 bits, 125 MS/s ou 300 MS/s, formes d'onde arbitraires avec une longueur d'enregistrement de 8 k points
• Amplitude 1 mVp-pà 10 Vp-pdans des charges de 50 Ω

Principales caractéristiques

Applications

Performance et caractéristiques

1 μHz à 25 MHz ou 60 MHz, avec une résolution de 12 chiffres ou 1 μHz et une base de temps de dérive de haute stabilité de ± 1 ppm, fournit une grande fidélité du signal dans le domaine de la fréquence.p-pà 10 Vp-pune amplitude de sortie de 14 bits ou 1 mV,p-pLa résolution de l'ensemble de la gamme de fréquences, il n'est plus nécessaire de faire des compromis entre l'amplitude de sortie et la fréquence.

Quatre modes d'exécution différents couvrent la plupart des cas d'utilisation avec une solution rentable.Une mémoire de formes d'ondes arbitraires pouvant atteindre 8 K permet aux utilisateurs de reproduire les signaux du monde réel capturés avec un oscilloscope Tektronix ou définis avec ArbExpressLe compteur de fréquence intégré de 200 MHz et de résolution à 6 chiffres est un moyen facile et précis de mesurer les fréquences/périodes/largesses d'impulsions/cycles de travail.
