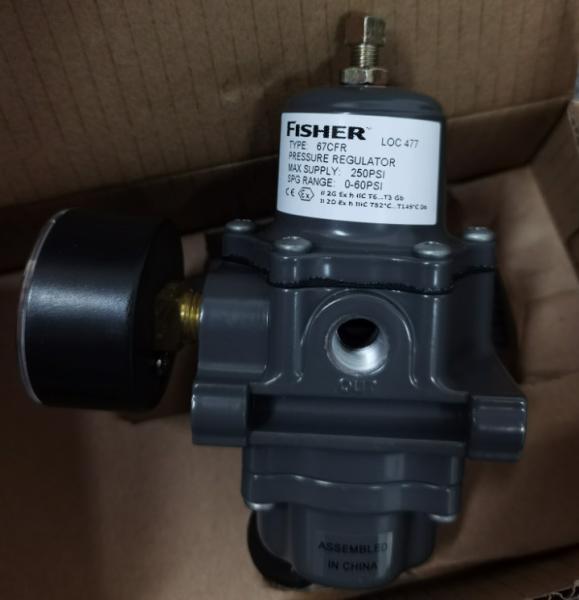

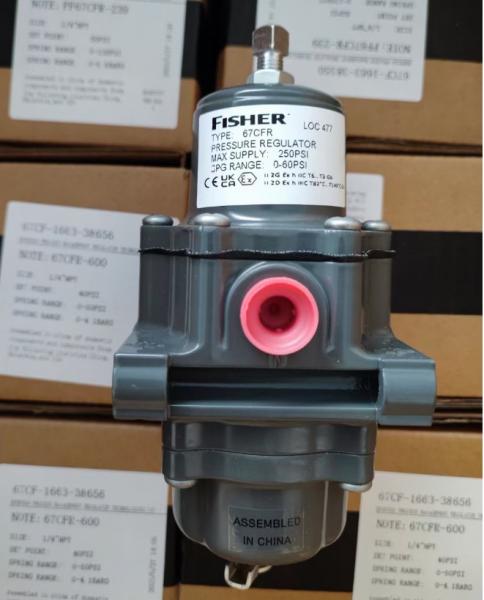

Valve réduisant la pression 67C, régulateurs de gaz de Fisher de pression numériques de la série 67CFR

Descriptions de produit

La série 67C direct-a actionné des régulateurs est typiquement employée pour fournir des pressions constamment commandées et réduites aux contrôleurs pneumatiques et électropneumatiques et à d'autres instruments. Ils conviennent à la plupart des applications d'air ou de gaz. D'autres applications incluent fournir des pressions réduites d'aérer des mandrins, des jets d'air et des pistolets de pulvérisation.

• Les types 67C et 67CS sont les régulateurs standard d'offre d'instrument sans filtre ou soulagement interne.

• Les types 67CFR et 67CFSR ont un filtre et une soupape de sécurité interne avec un siège mou pour l'interruption fiable sans la fuite perceptible.

• Conçu pour l'instrumentation de Digital

• Construction de soutirage futée facultative

• Construction facultative d'acier inoxydable

• Compact et léger

• Aucune perte d'air

• Entretien facile

• Filtre intégral facultatif

• Soupape de sécurité interne facultative

• Construction rocailleuse

Paramètre de produit

De la pression en aval est enregistrée intérieurement du côté inférieur du diaphragme. Quand la pression en aval est à ou au-dessus de la pression réglée, la prise de valve est tenue contre l'orifice et il y a aucun traversent le régulateur. Quand augmentations de demande, chutes de pression en aval accordant légèrement le ressort se prolonger, abaissant la tige et la prise de valve à partir de l'orifice. Ceci laisse traversent le régulateur. Principe de fonctionnement

Si pour quelque raison, en dehors de du fonctionnement normal, la pression en aval dépasse le de point de consigne du régulateur, la force créée par la pression en aval soulèvera le diaphragme jusqu'à ce que le diaphragme soit enlevé le siège de soulagement. Ceci laisse traversent le soulagement symbolique. La soupape de sécurité sur le type 67CR, 67CSR, 67CFR ou 67CFSR est une prise d'élastomère qui empêche la fuite d'air de l'en aval à l'atmosphère pendant le fonctionnement normal, conservant de ce fait l'air d'usine.

Airset de soutirage futé

Dans certains cas, on le désire pour épuiser la pression en aval si de la pression d'admission est perdue ou se laisse tomber au-dessous du de point de consigne du régulateur. Par exemple, si le régulateur est installé sur l'équipement qui parfois n'a aucune demande d'écoulement mais est prévu au refoulement sur la perte de pression d'admission. Les types 67CFR et 67CFSR peuvent être commandés avec l'option de soutirage futée qui inclut un clapet anti-retour interne pour cette application. Lors du fonctionnement, si de la pression d'admission est perdue ou diminue au-dessous du de point de consigne du régulateur, la pression en aval passera de retour en amont par le régulateur et le clapet anti-retour. Cette option élimine le besoin de purge fixe en aval de le régulateur, conservant de ce fait l'air d'usine.

Note

Pendant le fonctionnement normal le siège métal sur métal du clapet anti-retour laisse limité traversent le régulateur de l'admission au débouché, même lorsqu'il n'y a aucune demande en aval. Pour empêcher l'habillage de pression en aval, l'option de soutirage futée est seulement disponible avec la version interne de soulagement de la série 67C.

Protection contre surpression

Les régulateurs de la série 67C ont des estimations maximum de pression de débouché qui sont inférieures que leurs estimations maximum de pression d'admission. Une pression soulageant ou la pression limitant le dispositif est nécessaire si la pression d'admission peut dépasser l'estimation maximum de pression de débouché. Les types 67CR, 67CSR, 67CFR et 67CFSR ont une soupape de sécurité interne de basse capacité pour la fuite mineure de siège seulement. L'autre protection contre surpression doit être assurée si la pression d'admission maximum peut dépasser l'estimation maximum de pression de l'équipement en aval ou dépasse l'estimation maximum de pression de débouché du régulateur.
