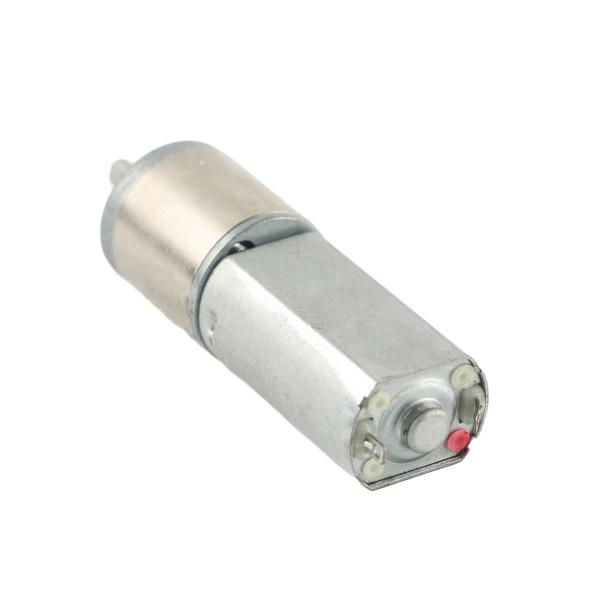

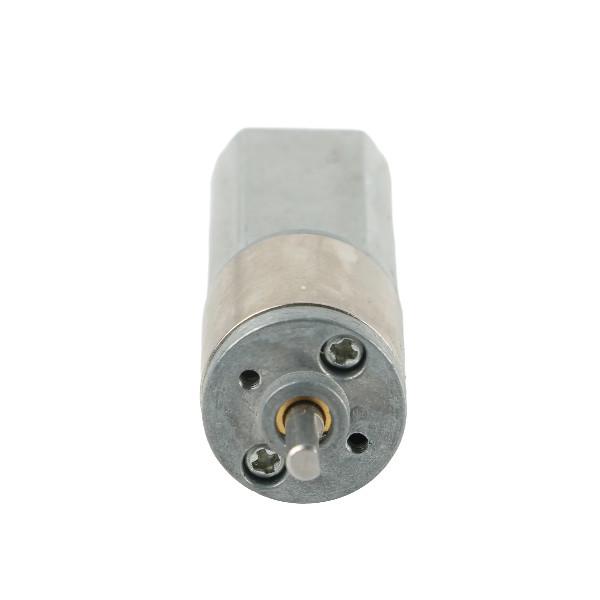

Moteur à engrenages de 16 mm 12V à couple élevé 100 tr / min Moteur à courant continu Moteur à engrenages à basse vitesse pour modèle bricolage

LeMoteur à engrenages 16 mm DCcombinant un moteur CC à haut rendement avec une précisionBoîte de réduction d'engrenage de 20 mm de diamètre, offrant une puissance de couple exceptionnelle dans un emballage ultracompact.les rapports d'engrenagesy compris:

✔Options standard20 heures.135 ans.1, 63:1, 100:1, 200:1, 300:1, 400:1, 800:1
✔Ratios personnalisés: Adapté à vos besoins exacts en vitesse/couple

La boîte de vitesses est disponible en plusieurs longueurs (11.2 mm, 12.7 mm, 14.2 mm, 15.7 mm,17.2 mm) pour une intégration flexible entre les applications.

Spécifications du moteur à engrenages de 16 mm

Modèle: GA16-050 micro moteur à engrenages métalliques

Boîte de vitesses: Reducteur de vitesses à éperons métalliques de 16 mm

Taille du moteur12 mm*15 mm*L (La longueur du moteur peut être personnalisée)

L'axe: Φ3 mm découpé en D 0,5 mm, M4, sur mesure

Taille de la boîte à engrenages16 mm*L mm (La longueur peut être personnalisée)
Taille de l' arbre:Approximativement 4 x L mm (dia*L)
Voltage nominalPour les appareils électriques:

Voltage de fonctionnement3V à 9V 18V à 26V
Vitesse de rotation:
15 tours par minute / 18 tours par minute / 25 tours par minute / 35 tours par minute / 59 tours par minute / 70 tours par minute / 100 tours par minute / 120 tours par minute / 140 tours par minute / 250 tours par minute / 500 tours par minute

6V: 15 RPM / 29 RPM / 120 RPM / 200 RPM
12V: 18 tours par minute / 70 tours par minute / 100 tours par minute / 200 tours par minute / 300 tours par minute / 400 tours par minute / 1000 tours par minute

Encodeur: codeur magnétique disponible;
Commutation: brosse au carbone/ brosse au graphite/ brosse au métal;
Construction: moteur électrique à courant continu à noyau en fer à micro aimant permanent;

Principales caractéristiques

1Contrôle de mouvement de précision

• ± 5% de cohérence de la vitesse sous charge

• Réaction minimale (< 3°) pour un positionnement précis

2Une alimentation robuste.

• Le couple d'arrêt est de 2,5 kg-cm (peak de 3,5 kg-cm)

• Support à double roulement à billes pour charges axiales

3. Intégration économe en espace

• 16 mm de diamètre × 38 mm de longueur (y compris l'arbre)

• 4 fils de montage M1.6 (modèle 20 mm)

4. Connectivité polyvalente

• Arbre de sortie en forme de D de 4 mm (8 mm de longueur)

• fils préludés de 15 cm (connecteur JST en option)

•

Moteur à engrenages de 16 mm 12 V couple élevé 100 tours par minute Dimensions du moteur à courant continu

Caractéristiques du moteur:

• La taille du moteur unique 050: 12 mm*15.5 mm*26.7 ((H*Dia*L)
• Type de moteur unique 050:RF-050/RK-050
• Diamètre de la boîte de vitesses: 16 ± 0,2 mm
• Taille du pas de la boîte de vitesses:2 mm
• Diamètre de l'arbre de la boîte de vitesses:3 mm ou 3 mm Arbre D (l'arbre de sortie en forme de D est traité et fraisé pour augmenter la force et le frottement, ce qui rend la transmission plus stable et pratique à connecter et à fixer)
• Les trous de vis de montage Taille:2*0,4 mm
• Distance entre les trous de vis de montage:10 mm
• Boîte de vitesses en extérieur Forme/Longueur peut être personnalisée

Liste des paramètres du moteur à engrenages de 16 mm

*Remarques:Le / dans le tableau indique qu'il n'est pas possible de bloquer la rotation, si cela se produit, cela peut entraîner des dommages aux engrenages internes.

La liste ci-dessus des paramètres est un paramètre général, si vous avez des besoins différents peuvent être traités en fonction des exigences.
