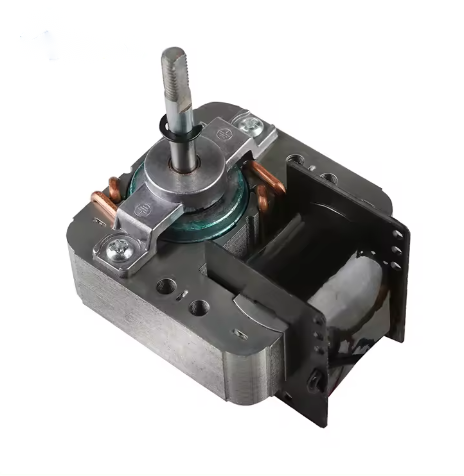

Moteur de ventilateur électrique 230V 50Hz 0,39A 55W moteur AC pour ventilateurs muraux

Temps de réalisation

Spécification des performances

Il estDétails

Garantie: 3 ans

Lieu d'origine: Guangdong, Chine

Nom de marque: Go-Gold

Numéro de modèle: KG-6120

Utilisation: Ventilateurs muraux

Type: moteur à pôle ombragé

Vitesse sans charge: 1300 tours par minute

Nom du produit: Ventilateurs muraux moteur à pole ombragé

Certification suivante:

Voltage nominal: 230 V

Mots clés:

Bruit: faible

Le dessin

Photo moteur

Application du moteur

Principe de fonctionnement du moteur à pôle ombragé

Lorsque l'alimentation est fournie au stator, un flux magnétique est induit dans la partie principale des pôles. Ce flux induit une tension dans la bobine de blindage.Selon la loi de LenzLa direction du courant doit être opposée au flux magnétique entrant dans la bobine.

Dans la région du noyau, lorsqu'une seule phase est appliquée, un flux alternatif est généré.une tension est induite dans la bobine en raison du changement de liaison de fluxPar conséquent, la partie ombragée est court-circuité, générant ainsi un courant circulant à l'intérieur.

Le flux principal du noyau est opposé au flux produit par le courant circulant dans l'anneau.le flux magnétique est induit dans les parties ombragées et non ombragées du moteur avec une différence de phase qui est inférieure au flux des pôles non ombragésIl y a aussi un déplacement spatial de moins de 90 degrés entre le flux magnétique de l'anneau d'ombre et le flux magnétique principal.

En raison de ce déplacement spatial, un champ magnétique tournant est généré, ce qui génère un couple sur le moteur de la cage.Pour obtenir l'inversion de la direction de rotation nous devons fournir deux bobines d'ombrage.

Définition du moteur à pôle ombragé

Un moteur à induction à pôles ombragés est un moteur à induction simple monophasé qui démarre automatiquement avec un pôle ombragé par un anneau de cuivre.qui agit comme enroulement secondaire du moteurIl ne tourne qu'en une seule direction, et le couple de torsion en particulier est impossible.Le couple de démarrage induit dans le moteur est très faiblePour ces raisons, il est inefficace. À ce stade, il a une faible puissance nominale. C'est aussi un moteur de phase divisée à pôle saillant.
