Moteur à pôle ombragé 230V 34W 1300RPM Pour le compresseur de réfrigérateur Go-Gold

Spécification des performances

Temps de réalisation

Détails essentiels

Garantie: 3 ans

Lieu d'origine: Guangdong, Chine

Nom de marque: Go-Gold

Numéro de modèle: KG-8220M23

Utilisation: Compresseur de réfrigérateur

Type: moteur à pôle ombragé

Vitesse sans charge: 1300 tours par minute

Nom du produit: Moteur de compresseur de réfrigérateur

Certification suivante:

Voltage nominal: 230 V

Les mots clés:Compresseur de réfrigérateurMoteur

Bruit: faible

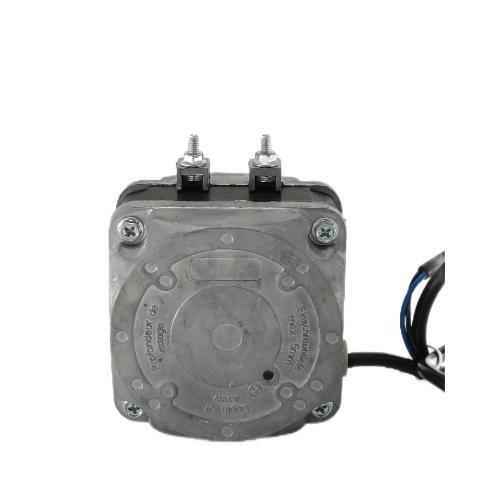

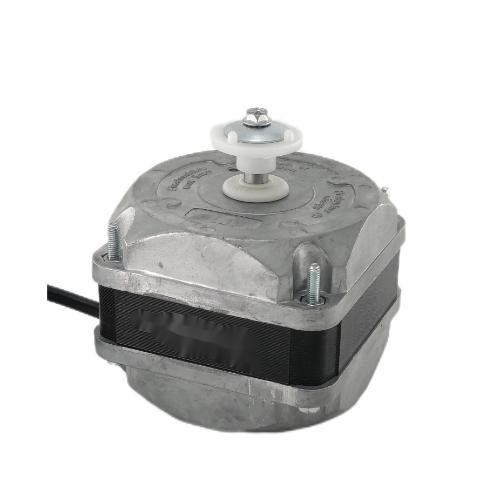

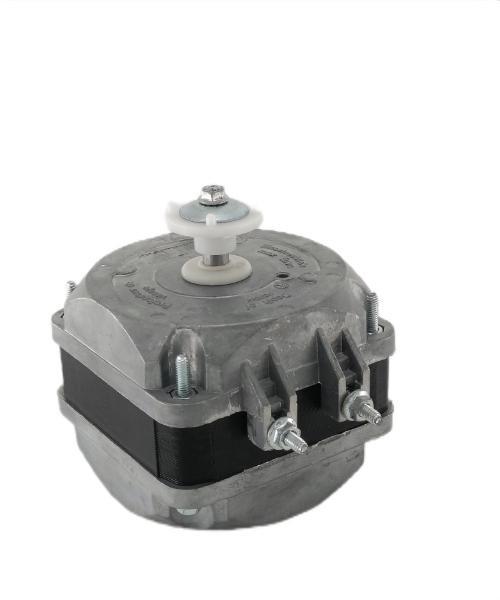

Photo moteur

La classification du moteur à pôle ombragé

Selon la forme et la structure du stator, les moteurs à pôles ombragés sont divisés en moteurs à pôles ombragés en pôles saillants et en moteurs à pôles ombragés en pôles cachés.

• Moteur à pôles saillants ombragés: Le noyau du stator est un cadre de champ magnétique carré, rectangulaire ou circulaire avec des pôles magnétiques saillants.Chaque pôle magnétique a un ou plusieurs anneaux auxiliaires en cuivre à court-circuitL'enroulement concentré sur le pôle magnétique saillant sert d'enroulement principal.

• Moteur à pôle caché à pôle ombragé: le noyau du stator est le même que celui des moteurs monophasés ordinaires.L'enroulement de pôle ombragé n'a pas besoin d'anneaux de cuivre à court-circuit, mais est enroulé avec un fil émaillé plus épais.Les enroulements distribués (qu'ils sont eux-mêmes en court-circuit après avoir été connectés en série) sont intégrés dans les fentes du stator (environ 1/3 du nombre total de fentes) et jouent le rôle de groupes auxiliairesL'enroulement principal et l'enroulement à poteaux ombragés sont séparés par un certain angle spatial.

Le Sla structure deMoteur à pôle ombragé

• Groupe de rotors: principalement composé d'un rotor en aluminium coulé, d'un arbre, d'un détonateur pour empêcher le rotor de se déplacer vers l'avant et vers l'arrière et d'un joint pour régler la quantité de mouvement.

• Entre les groupes de stators: principalement composé d'un anneau de court-circuit et du noyau principal du stator.

• Ensemble d'emballages en fil: principalement composé de bobines, de squelettes, de fils de plomb ou de protecteurs thermiques et de matériaux d'emballage isolants connexes.

• Ensemble de supports: en fonction des différentes positions d'installation de l'extrémité d'extension de l'arbre et de l'extrémité de non-extension de l'arbre, il est divisé en assemblage de supports avant et en assemblage de supports arrière.

Principe de fonctionnement du moteur à pôle ombragé

Lorsque l'alimentation est fournie au stator, un flux magnétique est induit dans la partie principale des pôles. Ce flux induit une tension dans la bobine de blindage.Selon la loi de LenzLa direction du courant doit être opposée au flux magnétique entrant dans la bobine.

Dans la région du noyau, lorsqu'une seule phase est appliquée, un flux alternatif est généré.une tension est induite dans la bobine en raison du changement de liaison de fluxPar conséquent, la partie ombragée est court-circuité, générant ainsi un courant circulant à l'intérieur.
