PPC905AE101 3BHE014070R0101 Contrôleur électronique de puissance haute performance ABB, système AC 800PEC

Aperçu du produit

Le module ABB PPC905AE101 est le module central de la série AC 800PEC de contrôleurs électroniques de puissance haute performance, spécialement conçu pour les applications électroniques de puissance complexes telles que la transmission en courant continu haute tension (HVDC), les systèmes de transmission en courant alternatif flexibles (FACTS), les convertisseurs d'énergie éolienne et les systèmes de stockage d'énergie. Ce module offre de puissantes capacités de calcul en temps réel et prend en charge le traitement parallèle multi-tâches, assurant des fonctions de contrôle et de protection de haute précision et de haute fiabilité dans des environnements industriels difficiles.

Principales caractéristiques

Processeur haute performance
Processeur PowerPC double cœur avec une fréquence principale allant jusqu'à 600 MHz
Prise en charge des systèmes d'exploitation en temps réel (VxWorks ou Linux Real-time)
Unité de gestion du cache et de la mémoire (MMU), optimisant l'ordonnancement des tâches et l'accès aux données
Configuration de mémoire de grande capacité
256 Mo de SDRAM DDR3 (Mémoire d'exécution du programme)
128 Mo de mémoire Flash NAND (Stockage du système d'exploitation et des applications)
32 Mo de mémoire Flash NOR (stockage du chargeur de démarrage et du micrologiciel)
Prend en charge l'extension jusqu'à 1 Go de SDRAM (en option)
Interface de communication haut débit multicanal
2 × Ethernet 10/100 Mbps (pour le réseau de contrôle/communication OPC)
2 × CAN 2.0B (pour l'interconnexion des appareils locaux ou le contrôle distribué)
1 × RS-232/RS-485 (pour le débogage et la connexion avec des appareils à port série)
1 × Hôte USB 2.0 (pour le stockage externe ou les outils de débogage)

Paramètres techniques

Transmission en courant continu haute tension (HVDC) : En tant que cœur de contrôle des redresseurs/onduleurs, il réalise l'interconnexion au réseau et la régulation de la puissance
Systèmes de transmission en courant alternatif flexibles (FACTS) : Compensation dynamique de la puissance réactive et contrôle de la stabilité de la tension dans des équipements tels que STATCOM et SVC
Convertisseur d'énergie éolienne : Contrôle précis du couple du générateur pour se synchroniser avec le réseau électrique, améliorant l'efficacité de la production d'énergie et la qualité de l'énergie
Système de stockage d'énergie : Le système de gestion de batterie (BMS) et le contrôle du convertisseur bidirectionnel permettent une gestion efficace du stockage et de la libération d'énergie
Entraînement industriel : Contrôle vectoriel et suppression des harmoniques dans les variateurs de moteurs haute puissance

Instructions d'installation et d'utilisation
Installation mécanique
Fixez le PPC905AE101 dans l'armoire de commande à l'aide de clips pour rail DIN.
Assurez-vous qu'il y a suffisamment d'espace pour la dissipation thermique autour (au moins 2 cm sont recommandés).
Connexion électrique
Connectez l'entrée d'alimentation redondante (+ 24V DC), et il est recommandé d'utiliser un câble avec un fusible ;
Connectez-vous au réseau Ethernet via le port RJ45 ;
Si vous devez étendre les appareils CAN ou à port série, veuillez les câbler correctement aux borniers correspondants.
Configuration logicielle
Créez de nouveaux projets dans Control Builder M ou l'outil d'ingénierie System 800xA ;
Téléchargez la bibliothèque d'algorithmes de contrôle et le programme d'application précompilés ;
Définissez les paramètres réseau, le mappage d'E/S et les seuils d'alarme.
Débogage et vérification
Surveillez l'état de fonctionnement via la LED sur le panneau avant.
Utilisez des outils de débogage (tels que Wireshark) pour analyser le trafic de communication et assurer une transmission de données normale.

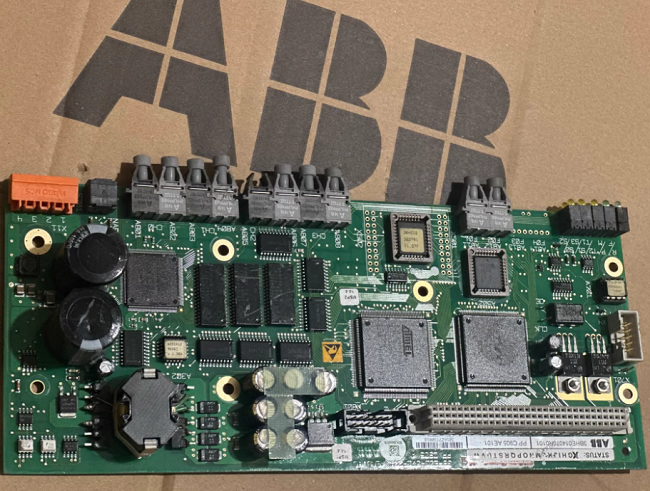

Images du produit
