SD822 3BSC610038R1 Unité d'affichage de poste opérateur ABB System 800xA

Aperçu du produit

L'ABB SD822 est une unité d'affichage opérateur compacte du système de contrôle de processus ABB System 800xA, spécialement conçue pour l'interaction homme-machine (IHM) au niveau du terrain. Cet appareil intègre un écran d'affichage haute résolution, un cœur d'ordinateur de qualité industrielle et des interfaces dédiées. Il peut être installé directement sur la porte de l'armoire de commande ou la console d'opération pour réaliser la surveillance et l'opération en temps réel des variables de processus, des informations d'alarme et des données de tendance.

Principales caractéristiques

Ordinateur industriel intégré
Processeurs Intel (Les modèles spécifiques varient selon le lot de production)
RAM intégrée et stockage à semi-conducteurs (SSD)
Windows Embedded/Windows IoT préinstallé + ABB Operate IT Runtime
Écran d'affichage TFT haute luminosité
Taille : 15 pouces (4:3 ou 16:9, selon la version)
Résolution : 1024 × 768 ou 1280 × 1024
Anti-éblouissement, grand angle de vision, adapté aux environnements à forte luminosité
Protection de qualité industrielle
Degré de protection du panneau avant : IP65 (résistant à la poussière et à l'eau)
Boîtier métallique, anti-interférences électromagnétiques (CEM) conforme à la norme CEI 61000-6-2/4

Paramètres techniques

Console d'opération auxiliaire dans la salle de contrôle principale : En complément du poste d'ingénieur principal, elle fournit des interfaces d'opération redondantes
Poste de contrôle local sur site : Installé dans des zones telles que le centre de contrôle moteur (MCC), la salle des pompes, la chaufferie, etc., pour réaliser la surveillance locale
IHM de station d'E/S distante : En conjonction avec AC 800M + BC810K, elle construit des nœuds d'opération distribués
Intégration OEM d'équipement : Fournit des interfaces homme-machine standardisées pour les équipements de processus à grande échelle tels que les compresseurs d'air et les sécheurs
Projet de mise à niveau et de rénovation : Remplace les anciens moniteurs CRT ou texte pour améliorer les niveaux de visualisation

Instructions d'installation et d'utilisation
Installation mécanique
Faire des trous dans la porte de l'armoire de commande (selon les dimensions sur le dessin);
Insérer le SD822 par l'avant et le fixer avec des boulons de serrage à l'arrière.
Installer le joint d'étanchéité pour assurer la protection IP65.
Connexion électrique
Connecter à une alimentation 24V DC (une protection contre les surintensités est recommandée);
Connecter les câbles réseau doubles au réseau de contrôle System 800xA;
Des périphériques de port série optionnels (tels que des imprimantes et des instruments) peuvent être connectés.
Configuration du système
Ajouter "Poste de travail opérateur" dans le projet System 800xA;
Attribuer les permissions d'opération, les groupes d'écrans et les règles de filtrage des alarmes;
Prend en charge le déploiement à distance et les mises à jour logicielles.
Maintenance quotidienne
Pour le nettoyage de l'écran, utilisez un chiffon doux non pelucheux et un détergent neutre.
Vérifier régulièrement la dissipation thermique et la ventilation (même s'il est sans ventilateur, il est toujours nécessaire d'éviter un environnement fermé à haute température).

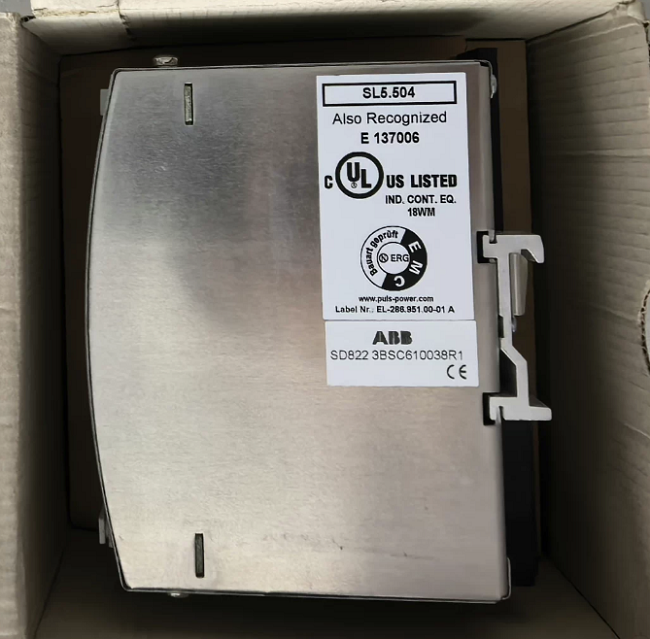

Images du produit
