DC732F 3BDH000375R0005 Module de sortie numérique ABB 16 canaux, sortie relais, haute fiabilité

Aperçu du produit

Le module ABB DC732F (Modèle : 3BDH000375R0005) est un module de sortie numérique 16 canaux haute performance, spécialement conçu pour les systèmes d'automates programmables (PLC) de la série ABB AC 500. Ce module adopte une forme de sortie relais. Chaque sortie peut commuter indépendamment entre des charges AC et DC, avec un support maximal de 250VAC / 24VD@2A. Il convient au contrôle des dispositifs d'actionnement sur le terrain tels que les électrovannes, les voyants lumineux, les petits contacteurs et les dispositifs d'alarme.

Grâce à sa haute isolation électrique, sa large compatibilité de tension et sa conception industrielle robuste, le DC732F est largement utilisé dans la fabrication mécanique, l'automatisation des bâtiments, le traitement de l'eau, les équipements d'emballage et les systèmes de contrôle de processus de petite et moyenne taille, ce qui en fait un choix idéal pour obtenir un contrôle discret fiable.

Principales caractéristiques

16 canaux de sortie relais indépendants, prenant en charge le contrôle flexible des charges
Type de relais : unipolaire unidirectionnel (SPST), contact normalement ouvert (NO)
Capacité de charge
AC : Jusqu'à 250 VAC @ 2 A (charge résistive)
DC : Jusqu'à 24 VDC @ 2 A (charge résistive)
Isolation électrique : Le canal de sortie est complètement isolé du circuit logique interne (≥ 2,5 kV)
Indication LED claire : Chaque canal est équipé d'une LED d'état (verte) pour afficher l'état de la sortie en temps réel
Conception plug-and-play : Se branche directement dans le CPU AC 500 ou le rack d'extension sans avoir besoin d'une alimentation externe
Installation sur rail DIN : Taille standard, économisant de l'espace dans l'armoire de commande
Durée de vie des contacts à haute fiabilité : > 100 000 opérations (@charge nominale)
Conforme aux normes de sécurité internationales : IEC 61131-2, CE, certifié UL

Paramètres techniques
Modèle : 3BDH000375R0005
Nom du produit : Module de sortie numérique DC732F (Type relais)
Système auquel : Automate programmable de la série ABB AC 500
Type de sortie : Relais (SPST, normalement ouvert)
Nombre de canaux : 16
Charge nominale (AC) : 250 VAC / 2 A (Résistif)
Charge nominale (DC) : 24 VDC / 2 A (Résistif)
Recommandation de charge minimale : 5 VDC / 1 mA (Assurer un engagement fiable)
Temps de réponse
Connexion : < 10 ms
Déconnexion : < 10 ms
Isolation électrique : Le canal est isolé du bus de fond de panier (tension d'essai ≥ 2500 VAC)
Indication d'état : 16 LED vertes (une par canal)
Mode d'alimentation : Alimenté par le bus de fond de panier AC 500 (aucune alimentation auxiliaire externe requise)
Température de fonctionnement : 0°C à +60°C
Température de stockage : -25°C à +70°C
Méthode d'installation : Rail standard DIN EN 60715
Dimensions (largeur × hauteur × profondeur) : environ 90 × 108 × 85 mm (2 largeurs de module)
Poids : Environ 450 g

Applications typiques

Contrôler le démarrage et l'arrêt de petits moteurs, l'ouverture et la fermeture des électrovannes et des actionneurs pneumatiques
Piloter le voyant d'alarme, le buzzer et le dispositif d'indication de signal
Contrôle de l'éclairage et des équipements CVC dans l'automatisation des bâtiments
Contrôle d'action discret des machines d'emballage et des systèmes de convoyeurs
Remplacer les relais intermédiaires traditionnels et simplifier le circuit de commande

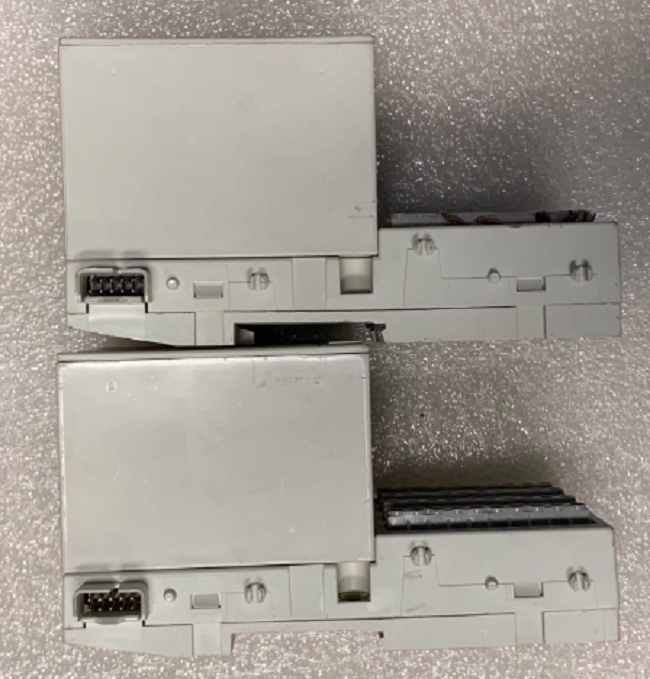

Images du produit
