TNZ5UNS4T65 est 1 ligne universelle panneau du port 100G de traitement de service.

Avec une ext. 100G-DWDM-C. - T65-SM-TCFP TNF1C1CFPT65

Appliqué à Huawei OSN 1800V.

Soutient la transmission hybride des services d'OTN, de CSAD et de paquet, et des fonctions telles que la commutation de la couche 2, les ports d'OTN, et le CSAD traitant au-dessus.

Soutient la transmission hybride d'OTN, CSAD et les services de paquet avec une largeur de bande maximum de 100 que Gbit/s. Functions soutenue par le conseil UNS4 varient selon les signaux ont reçu.

Tributaire SNCP, ODUk SNCP, protection de soutiens du l'intra-panneau 1+1 (en travaillant avec le conseil d'OLP).

Fonction d'ESC de soutiens, communication d'ESC.

Soutient la fonction de PRBS du côté de WDM.

Électrique-couche ASON, Optique-couche ASON de soutiens.

Soutient des outloops sur VC-12, les canaux VC-3, et soutient inloops/outloops sur les canaux VC-4.

Appuis Outband DCN.

Appuis IEEE 1588v2.

1:1 picowatt FPS, 1:1 picowatt aps de soutiens.

Appuis MC-LAG, LPT, paquet SNCP, MC-PW aps, MRPS, LLDP, HQoS, DCN Inband, IGMP Snooping.

Si vous êtes intéressé, svp faites-nous connaître le modèle spécifique. Nous fournirons le meilleur service et le meilleur prix !

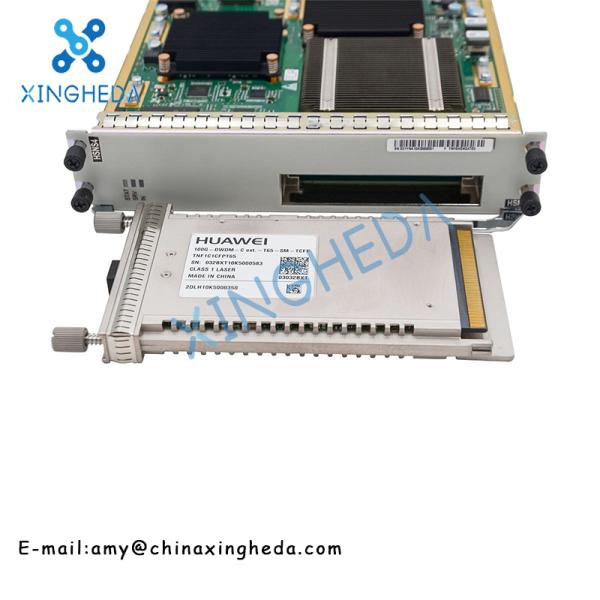

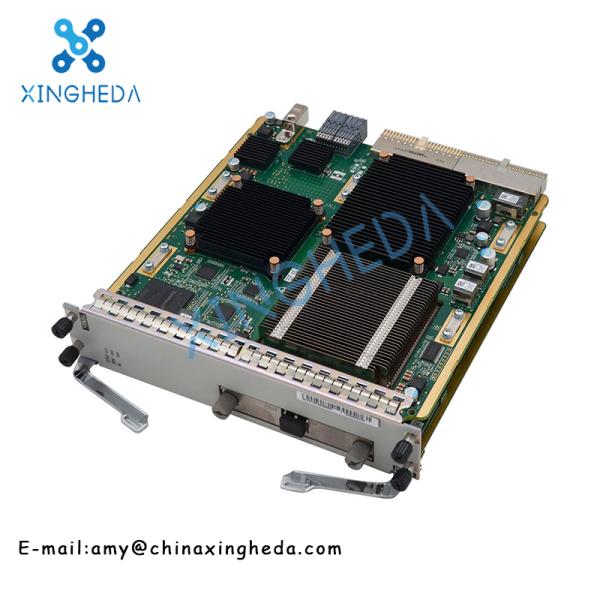

HUAWEI HSNS4 TNZ5UNS4T65 03031YAM OSN 1800 1 panneau 100G gauche

HUAWEI HSNS4 TNZ5UNS4T65 03031YAM OSN 1800 1 panneau 100G gauche

Fonctions de base
Mode ligne	OTN	80 x ODU0ODU4OUT4<-><-> 40 x ODU1ODU4OUT4<-><-> 10 x ODU2ODU4OUT4<-><-> 10 x ODU2eODU4OUT4<-><-> 2 x ODU3ODU4OUT4<-><-> ODU4OUT4<-> ODUflex (n=1, 80)<-> ODU4OUT4<->
	CSAD	8 x STM-168<-> X ODU11<-> X ODU41<-> X OTU4 2 x STM-642<-> X ODU21<-> X ODU41<-> X OTU4
	Paquet	Un maximum de 100 Gbit/s packets80<-> x ODU0/80 x ODUflex/40 x ODU1/10 x ODU2/10 x ODU2e/2 x ODU3/1 X ODU41<-> X OTU4
Mode de régénération		1 x OTU41<-> X OTU4
Synchronisation d'horloge		Services d'OTN : Soutenu (ODU0/ODU1/ODU2/ODU2e/ODU3/ODUflex) Services de CSAD : La synchronisation d'horloge de CSAD est soutenue quand des ports virtuels de CSAD sont configurés. Services de paquet : La synchronisation d'horloge de la couche physique (ODU0/ODU1/ODUflex) est soutenue quand des ports virtuels de paquet sont configurés.
Caractéristiques (fonctions d'OTN)
Fonctions de base		Conversion de soutiens des signaux suivants : 80 x ODU0/80 x ODUflex/40 x ODU1/10 x ODU2/10 x ODU2e/2 X ODU3/1 X ODU41<-> X OTU4 Soutient la transmission hybride des signaux d'ODU0, d'ODU1, d'ODU2, d'ODU2e, et d'ODUflex.
Fonctionnalité de Cross-connect		Met en application le service suivant se toilettant en travaillant avec des conseils de cross-connect : 80 x ODU0/ODUflex, 40 x ODU1, 10 x ODU2/ODU2e, 2 x ODU3, 1 x ODU4.
Fonction d'OTN		Les appuis OTU4 connecte du côté de WDM. Adopte les formats de cadre et les méthodes de transformation aériennes définis dans ITU-T G.709. Soutient la fonction de SM à la couche OTU4. Soutient les fonctions de P.M. et de TCM à la couche d'ODUk (k = 0, 1, 2, 2e, 3, 4, ou câble), et la surveillance non-intrusive des frais généraux de P.M. et de TCM.
Caractéristiques (fonctions de CSAD)
Traitement de service		Services de soutiens VC-12, de VC-3, de VC-4, de VC-4-4c, de VC-4-16c, et de VC-4-64c. (Les services de VC-4-4c, de VC-4-16c, et de VC-4-64c sont des services enchaînés.)
Traitement aérien		Frais généraux de section de processus des signaux STM-16/STM-64. D'une manière transparente transmet et termine des frais généraux de chemin. Soutient l'arrangement et la question (être reçu) des octets J0. Fournit des DCC et des canaux transparents d'octet de circuit de service.
Plans de protection		Soutient la protection de SNCP. Soutient la protection de SNCTP. Soutient la protection linéaire de 1+1 MSP. Les appuis sonnent la protection de MSP.
Caractéristiques (fonctions de paquet)
Caractéristiques de service	Capacité de traitement	100 Gbit/s
	Médias d'incidence de service	Profil de changement de transport de label multiprotocole (MPLS-TP)	Soutenu
		802.1Q dans le lien 802.1Q (QinQ)	Soutenu
		Port	Soutenu
	Ligne d'Ethernet (ligne de la e)	Service indigène d'ETH : Service ligne de la e d'une manière transparente transmis point par point service ligne de la e basé sur VLAN servic ligne de la e basé sur QinQ Service d'ETH PWE3 : service ligne de la e basé sur picowatt (service de VPWS)
	LAN d'Ethernet (réseau local émulé)	Service indigène d'ETH : Service de réseau local émulé basé sur le pont d'IEEE 802.1d Service de réseau local émulé basé sur le pont d'IEEE 802.1q Service d'ETH PWE3 : service basé sur picowatt de réseau local émulé (service de VPLS)
	MS-PW	Soutenu
	Cadre enorme	Soutient un cadre enorme contenant un maximum de 9600 octets.
	Longueur maximum de cadre (MFL) pour un port	9600 octets.
Caractéristiques d'entretien	MPLS-TP OAM	Soutenu
	ETH-OAM	Service OAM d'Ethernet de soutiens.
	RMON	Soutenu
	Soutien de refléter du trafic portuaire
Description de version du panneau UNS4
Conseil		Version Panneau-initiale de panneau de contrôle d'Applicable-système de produit soutenue par le panneau de commandes système
TNZ5UNS4		1800 V-TNZ5UXCMS-V100R006C20 1800 V-TNZ8XCH-V100R009C00SPC700
Puissance optique de CFP-100G- (1529.17nm à 1567.1nm) (DWDM, réglable, élevée, T65) - caractéristiques de SMF
Paramètre		Valeur
Ligne format de code		ePDM-QPSK (SDFEC2, wDCM-métro)
Caractéristiques de paramètre d'émetteur au point S
Fréquence centrale (THz)		191,3 à 196,05
Le moyen maximum a lancé la puissance (le dBm)		2
Le moyen minimum a lancé la puissance (le dBm)		-3
Déviation de fréquence centrale (gigahertz)		±2.5
Largeur spectrale de DB du maximum -10 (nanomètre)		0,4
Largeur spectrale de DB du maximum -3 (nanomètre)		0,3
Tolérance de dispersion (dos à dos) (ps/nm)		12000
TX OSNR (dans bande) (DB)		35
Caractéristiques de paramètre de récepteur au point R
Type de récepteur		PIN
Gamme de longueurs d'onde de fonctionnement (nanomètre)		1529 à 1568
Sensibilité de récepteur (dBm)		-18
Surcharge minimum de récepteur (dBm)		0
Réflectivité maximum (DB)		27
Caractéristiques mécaniques
Puissance typique (W)	117 () de mode ligne/114,5 (mode de régénération)
Puissance maximum (W)	128 () de mode ligne/126 (mode de régénération)
Dimension (W X H X D, millimètres)	193,8 x 40,1 x 205,9
Poids (kilogrammes)	1,75 kilogrammes

HUAWEI HSNS4 TNZ5UNS4T65 03031 YAM Huawei OSN 1800 1 panneau du port 100G

HUAWEI HSNS4 TNZ5UNS4T65 03031YAM OSN 1800 1 panneau 100G gauche
