J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
Les spécifications
Numéro de modèle :
Les États membres doivent fournir les informations suivantes:
Lieu d'origine :
Chine
Quantité minimale de commande :
50
Conditions de paiement :
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité à fournir :
1000000PCS/Year
Délai de livraison :
jours 8-12work
Détails d'emballage :
Maître carton
Courant de fonctionnement :
3A maximum
Résistance à l'isolation :
≥ 5000 MΩ
Résistance diélectrique :
600 V
Résistance de contact :
≤ 8,0 mΩ
Distance entre les rangées de contact :
1.1mm
Nombre de cœurs du même type :
9、15、21、25、31、37、51、66、74、100
Définition

Connecteur micro-rectangulaire à fil soudé mâle J30J 31-Core

Aperçu du produit

Le connecteur micro-rectangulaire de la série J30J est largement adopté dans les systèmes électroniques haute performance. Il est doté d'une coque robuste en alliage d'aluminium et d'une conception unique du conducteur interne utilisant des broches en fil torsadé. Les bornes à godet à souder exposées à l'extrémité arrière permettent une soudure de fil sûre et fiable. Le connecteur est conforme aux normes GJB2446A et MIL-DTL-83513, garantissant une compatibilité et des performances élevées dans les environnements critiques.

Applications
Conçu pour l'interconnexion dans divers systèmes de circuits électroniques, en particulier là où une construction légère, une grande fiabilité et une intégration à haute densité sont requises, comme dans l'aérospatiale, le militaire, l'instrumentation et l'automatisation industrielle.

Caractéristiques principales

Connecteur mâle à 31 broches avec contacts en fil torsadé et godets à souder arrière

Boîtier micro-rectangulaire léger et compact

Excellente performance de blindage électromagnétique

Faible force d'insertion et connexion mécanique fiable

Conforme aux normes GJB2446A et MIL-DTL-83513

Également disponible en configurations à 9, 15, 21, 25, 37, 51, 66, 74 et 100 conducteurs

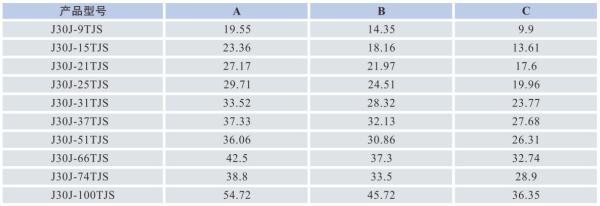

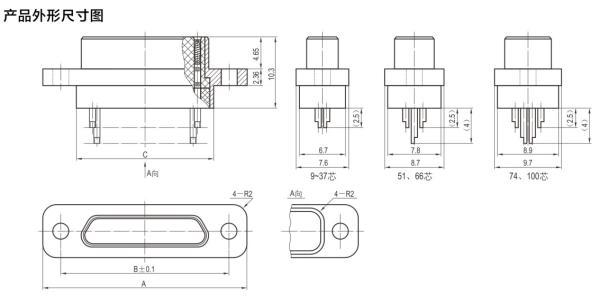

Spécifications du produit

J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs

J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs

J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs

Paramètres techniques importants

Propriété électrique

Plage de température

 -55～+125℃

Courant de fonctionnement

 3A MAX

Espacement des contacts

 1,27 mm

Tension de tenue diélectrique

 600V

Espacement des rangées de contacts

 1,1 mm

Résistance d'isolement

 ≥5000MΩ

Section transversale du fil adaptatif

 0,05～0,15 mm²

Résistance de contact

 ≤8,0 mΩ

Nombre de conducteurs du même type

Durée de vie mécanique

 500 fois 9,15,21,25,31,37,51,66,74,100

Matériaux et traitement de surface

Conducteur central

Bronze au béryllium, placage or

Milieu isolant

PPS

Conducteur extérieur

Alliage d'aluminium, placage nickel

 / /

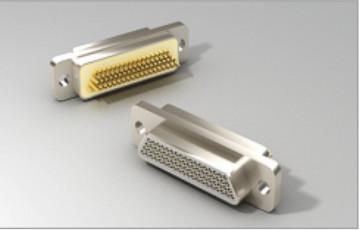

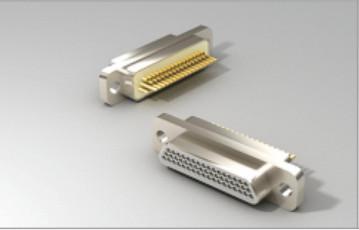

Galerie d'images du produit

J30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœursJ30J connecteur rectangulaire à micro-fil soudé de type mâle à 31 cœurs
