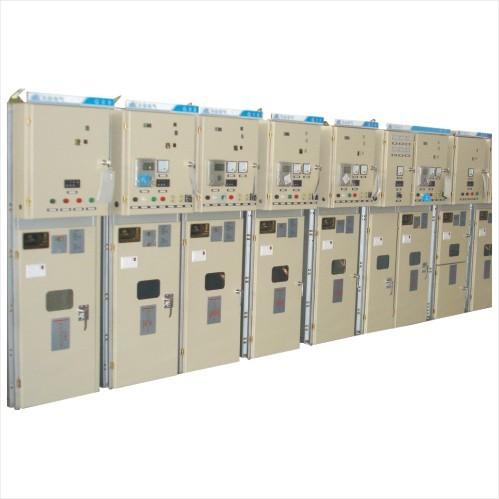

Commutateur de tension moyenne de la série XGN68-12 12 kV en métal
Commutateur de tension moyenne de la série XGN68-12 12 kV en métal
Les spécifications
Numéro de modèle :
XGN68-12
Lieu d'origine :
La Chine
Quantité minimale de commande :
1 série
Capacité à fournir :
500 ensembles
Délai de livraison :
45 jours ouvrables
Détails de l'emballage :
boîtier en bois
Voltage nominal :
12KV
Type de clôture :
d'une épaisseur n'excédant pas 10 mm
Courant nominal :
630A
Classe de protection :
3x
Définition

Les produits de base doivent être présentés dans un emballage de qualité supérieure. XGN68-12(Z) Box Type (Indoor) AC Metal-clad Switchgear is the latest HV electrical complete set of equipment which is researched and manufactured by our company together with Beijing Electric Power Research Institution.

  • Introduction du produit

Le disjoncteur à vide ZN100-12 et l'interrupteur de charge à vide FZN58-12 de la série XGN68-12 Switchgear adoptent la technologie d'étanchéité à l'interrupteur à vide en résine époxy, avec une belle apparence,une bonne isolation et un fonctionnement pratiqueLa structure brevetée des fusibles rotatifs est adoptée dans l'armoire, ce qui rend le remplacement des fusibles réaliser le type de tirage, ce qui est particulièrement pratique.

Le commutateur de la série XGN68-12 est le plus petit dans l'armoire isolée par l'air.et la surface effective du sol est la plus petite.XGN68-12 Series Switchgear est le choix le plus idéal.

  • Paramètre du produit (spécification) de l'appareil de commutation de la série XGN68-12

Les paramètres de l'appareil de commutation doivent être conformes à l'annexe I.

Nom Unité Paramètres
Voltage nominal KV 12
Fréquence nominale Hz 50
Courant nominal Une 630
Courant de résistance à courte durée KA/s 20/4
Résistance au courant de pointe nominale KA 50
1min Voltage de fréquence de puissance à la terre, entre les phases / à travers l'espace ouvert (r.m.s) KV 42/49
Impulse de foudre Résister à la tension à la terre, entre les phases / à travers l'écart ouvert (peak) KV 75/85
Circuit secondaire 1min Fréquence d'alimentation Résister à la tension KV 2
Classe de protection   Pour les appareils électroniques



Paramètres des appareils de commutation XGN68-12 ((F,R)

Nom Unité Paramètres
Voltage nominal KV 12
Fréquence nominale Hz 50
Courant nominal Une 125
Courant de transfert nominal Une 3150
Courant de rupture de court-circuit nominal KA 31.5
La vie mécanique le temps 2000
1min Voltage de fréquence de puissance à la terre, entre les phases / à travers l'espace ouvert (r.m.s) KV 42/49
Impulse de foudre Résister à la tension à la terre, entre les phases / à travers l'écart ouvert (peak) KV 75/85
Circuit secondaire 1min Fréquence d'alimentation Résister à la tension KV 2
Capacité de frappeur Je 2 ¢ 5
Classe de protection   Pour les appareils électroniques



Les paramètres de l'appareil de commande XGN68-12 ((Z)

Nom Unité Paramètres
Voltage nominal KV 12
Fréquence nominale Hz 50
Courant nominal Une 630
Courant de résistance à courte durée KA/s 20/4
Résistance au courant de pointe nominale KA 50
Courant de rupture du circuit de la chemise KA 20
Courant de sortie de court-circuit nominal (peak) KA 50
1min Voltage de fréquence de puissance à la terre, entre les phases/ à travers l'écart ouvert (r.m.s) KV 42/49
Impulse de foudre Résister à la tension à la terre, entre les phases / à travers l'écart ouvert (peak) KV 75/85
1min Fréquence de puissance Résister à la tension du circuit secondaire KV 2
Classe de protection Intégration intellectuelle 3X





3Caractéristiques du produit et application

a. L'interrupteur de charge sous vide dans la salle HV est sans entretien, le mécanisme de fonctionnement correspondant nécessite également peu d'entretien.

b. Un verrouillage mécanique simple et fiable permet un fonctionnement facile et empêche un mauvais fonctionnement.

c. Chaque compartiment fonctionnel est séparé les uns des autres et est équipé d'un canal de soulagement de la pression pour empêcher la rupture de se développer et de s'étendre.

d. Les distances d'isolation et les contacts des bornes de câbles pouvaient être observés à travers la fenêtre d'observation.

e. La salle des composants secondaires a beaucoup d'espace, ce qui est pratique pour le câblage.

f. Le fusible inclus dans l'appareil composite peut être retiré pour être échangé, il est simple et pratique.

g. Il a un petit volume, seulement 50% du volume des appareils de commutation généraux.
