8 Fibres MPO vers LC 8F MPO (mâle) - Câble de raccordement LC Fan-out 0,9 mm 30-35 cm

Les spécifications

Lieu d'origine :

Chine

Quantité minimum d'achat :

50 pièces

Modalités de paiement :

T/T

Capacité d'approvisionnement :

sans limites

Heure de livraison :

Normalement 25 jours après avoir reçu le dépôt.

Détails de l'' emballage :

10 pièces/sac en plastique

Durabilité :

WAF DENY (Your access is blocked by firewall, please contact customer service.)(07/Dec/2022:01:40:31

Interchangeabilité :

≤0.2dB

Résistance à la traction :

>70N

Test d'insertion-extraction :

500 fois, IL < 0,5 dB

Température de fonctionnement (℃） :

-40 à + 85°C

Définition

MTP/MPO

12F MPO (MTP) - corde de correction de fibre de MPO (MTP) est conçu pour 40G QSFP+ SR4

40G QSFP+ CSR4 et liaisons directes d'optique de 100G QSFP28 SR4 et centre de traitement des données à haute densité

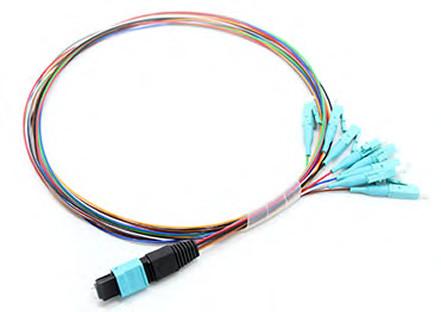

8F MPO (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC

Zion Code et description

Zion Code		Zion Description
ZCM16117X		8F MPO (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC
Le connecteur de MPO est un type de connecteur de fibre. MPO (poussée de Multi-fibre dessus) est un type multinucléaire de connecteur de fibre. La fibre à haute densité de MPO pré - le système de connexion actuellement est principalement employé dans l'application des environnements à haute densité des centres de traitement des données, l'application de la fibre optique au bâtiment, et les applications internes de connexion à l'intérieur de l'équipement optique d'émetteur-récepteur tel que le circuit optique, 40G, 100G, QSFP+.
Des types de connecteur de MPO sont distingués selon les règlements du CEI 61754-7 : nombres de noyau (nombre de rangée), tête masculine (mâle, femelle), polarité (PC ou RPA).
Le câble de la sortance 0.9mm du SM 8F MPO- LC/SC/FC/ST sont optimisés pour 40G QSFP+ PLR4 à la liaison directe d'optique de 10G SFP+ LR et aux applications à haute densité de centre de traitement des données. Le câble de la sortance 0.9mm d'OM3/OM4 8F MPO- LC/SC/FC/ST sont optimisés pour 40G QSFP+ SR4 au SR de 10G SFP+, 100G QSFP SR4 à la liaison directe d'optique de 25G SFP-25G-SR-S et applications à haute densité de centre de traitement des données. Ce câble de harnais de 8 fibres est employé pour une liaison directe entre QSFP+ (4) aux ports de SFP+ sans des tableaux de connexions ou troncs intermédiaires dans l'intervalle.
MPO (mâle) - la sortance 0.9mm de LC/SC/FC/ST 30cm que le câble de correction sont conçus pour des cassettes de module de MPO-LC LGX sont terminés avec le connecteur de MPO et de LC/SC/FC/ST sur chaque extrémité. Elle est spécifiquement conçue pour la fibre à haute densité raccordant aux centres de traitement des données qui ont besoin d'économie de l'espace et réduisent des problèmes de gestion de câble.

La norme industrielle des connecteurs :

Connecteur	Référence	Logement des détails
MPO unimodal	Le CEI 61754-7	SM RPA : Botte verte de connectors+black (perte standard MPO) SM RPA : Botte jaune de connectors+black (basse perte superbe MPO)
MPO à plusieurs modes de fonctionnement	Le CEI 61754-7	PC OM1&OM2 : Botte beige de connectors+black (perte standard MPO) PC OM3&OM4 : Botte de l'Aqua connectors+black (basse perte MPO de Standard&Super) PC OM3&OM4 : Botte de Heather Violet connectors+black (perte standard MPO)

le  rencontre le CEI IEC-61754-7 standard ; IEC61755, Telcordia GR-1435-CORE, JIS C5982 ; Câblage TIA-604-5 (FOCIS5) structuré conforme par TIA-568-C
la Manche de fibre du  10G conforme
 40G et 100G IEEE 802,3

La norme industrielle d'autres connecteurs :

Sc de  : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973
 LC : TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973.
 FC : L'EIE /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 et JIS C5973
St de  : TIA/EIA, FOCIS2, GR-326. IEC61754-2 et JIS C5973 etc.
 E2000 : IEC61754-15

Disponible pour

 G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

Caractéristiques optiques :

Articles de Spéc.	Mode unitaire (8 degrés de RPA ont poli)	À plusieurs modes de fonctionnement (poli plat de PC)
perte de nsertion (MPO) (Le CEI 61300-3-34)	Perte standard : ≤0.75dB (maximum), ≤0.50dB (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique)	Perte standard : ≤0.6dB (maximum), ≤0.50 (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique)
Perte par insertion (LC/SC/FC/ST) (Le CEI 61300-3-6)	≤0.3dB	≤0.3dB
Perte de retour (MPO)	≥60dB (polissage 8degree)	≥25dB
Perte de retour (LC/SC/FC/ST)	APC≥60dB ; UPC≥50dB	≥35dB
Longévité	<0>
Interchangeabilité	≤0.2dB
Résistance à la traction	>70N
essai d'Insertion-traction	500times, IL <0.5dB
Température de fonctionnement (℃)	·- 40 à + 85°C

Caractéristiques :

basse perte par insertion de , perte de rendement élevé
la TA de  a basé le connecteur de Multi-fibre, 8,12 et 24 arrêts et les ensembles de connecteur de fibre
solution économique de  pour le masse-arrêt de la fibre
le  a conçu pour la basse perte et les applications standard de SM et de millimètre de perte
le  a rendu le câble rond, le câble ovale et les options robustes nues de ruban disponibles
logements de code à couleurs de  disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur
 bon dans la répétabilité et l'échangeabilité

Application :

Tous les connecteurs du MPO d'OMC sont de Senko/Nissin/Sumitomo. MPO- le câble de la sortance 0.9mm de LC/SC/FC/ST est un genre de câbles équipés à haute densité qui est généralement utilisation dans trois secteurs.
 l'application de Data Center avec l'environnement dense élevé de degré
 la fibre optique au bâtiment
 l'application interne de connecteur dans l'équipement de fibre.
