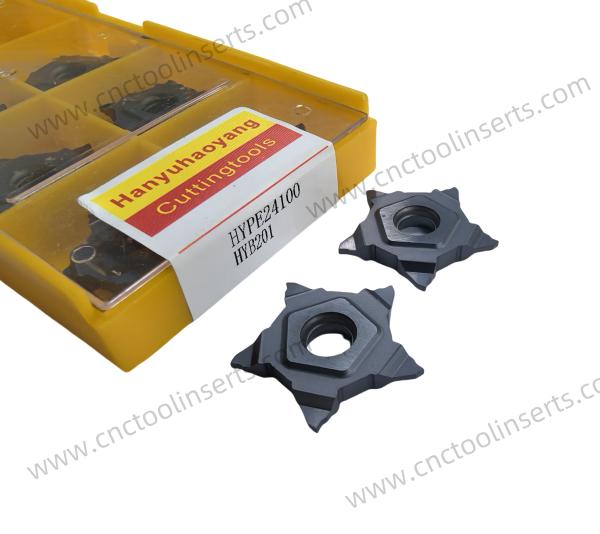

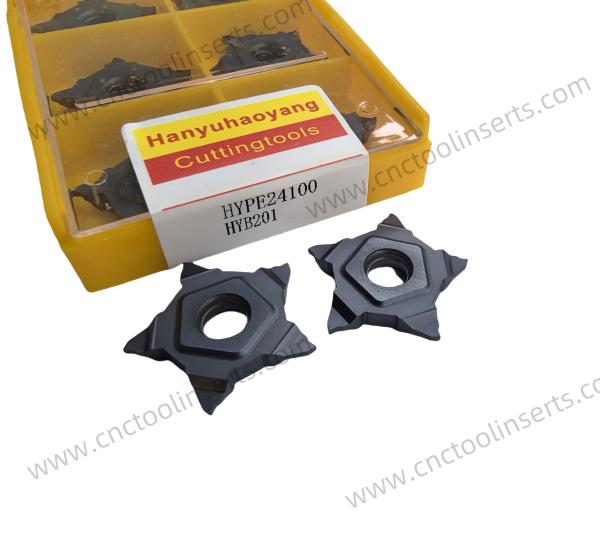

Fraise-mère en forme de pentagone, insert de fraisage de rainures, HYPE24100, matériau de revêtement de haute qualité HYB201, les inserts non standard peuvent être personnalisés

I. Instructions d'utilisation des inserts de fraisage de rainures

1. Installation et débogage

• Nettoyer les surfaces de positionnement: Avant l'installation, nettoyer les surfaces de positionnement de l'insert et du corps de la fraise, ainsi que les trous de vis de blocage, pour empêcher les impuretés d'affecter la précision de positionnement.
• Direction d'installation correcte: Déterminer la direction d'installation en fonction des marquages sur l'insert (tels que l'orientation du tranchant, la direction du logo de la marque), en s'assurant que le tranchant est cohérent avec la direction d'avance.
• Verrouiller uniformément: Utiliser une clé dynamométrique pour verrouiller les vis selon le couple spécifié. Éviter un verrouillage trop lâche, qui pourrait faire tomber l'insert, ou un verrouillage trop serré, qui pourrait déformer l'insert ou le corps de la fraise.

2. Réglage des paramètres de coupe

• Vitesse de coupe (Vc): Sélectionner en fonction du matériau de la pièce et du matériau de l'insert. Par exemple, lors de l'usinage de l'acier au carbone, la vitesse recommandée pour les inserts en carbure est de 80 à 200 m/min ; lors de l'usinage de l'acier inoxydable, elle est réduite à 50 à 120 m/min.
• Avance par dent (fz): L'avance par dent est généralement de 0,05 à 0,2 mm/dent. L'avance peut être augmentée pour l'ébauche et diminuée pour la finition afin d'assurer la qualité de la surface.
• Profondeur de coupe (ap): Sélectionner en fonction de la profondeur de la rainure. La profondeur en une seule fois ne doit pas dépasser la plage de support maximale de l'insert. Pour l'usinage de rainures profondes, une coupe couche par couche est recommandée.

3. Précautions pendant l'usinage

• Refroidissement et lubrification: Pendant le fraisage de rainures, la chaleur est concentrée. Il est nécessaire de refroidir complètement l'insert et la pièce à usiner grâce au fluide de coupe (émulsion, liquide de refroidissement à base d'huile) pour réduire le frottement, l'usure et l'arête rapportée.
• Surveiller l'état: Observer le bruit de coupe pendant l'usinage (un bruit anormal peut indiquer l'usure de l'insert ou une avance incorrecte) et la forme des copeaux (les copeaux normaux sont enroulés, et s'ils sont trop longs ou cassés, les paramètres peuvent devoir être ajustés).
• Remplacer à temps: Lorsque l'insert présente des éclats, une usure importante ou que la rugosité de surface de la surface usinée dépasse la limite, l'insert doit être remplacé immédiatement pour éviter d'affecter la précision de la pièce ou d'endommager le corps de la fraise.

4. Consignes de sécurité

• Les opérateurs doivent porter des lunettes de sécurité et des gants pour éviter que les éclats ne blessent les personnes.
• Vérifier que la broche de la machine-outil est fermement connectée au corps de la fraise. Effectuer un essai à vide avant l'usinage pour s'assurer qu'il n'y a pas de vibrations anormales.

II. Domaines d'application

Fabrication mécanique générale

• Usinage de rainures de clavettes de pièces de type arbre et de type disque (telles que les rainures de clavettes plates, les rainures de clavettes semi-circulaires).
• Usinage de rainures fermées et de rainures de surface de séparation de cavités de moules.
• Fraisage de rainures de positionnement et de rainures d'allègement de pièces structurelles.

Industrie automobile

• Usinage des rainures de passage d'huile et des rainures de chemise d'eau dans les blocs moteurs et les culasses.
• Fraisage des rainures de siège de palier et des rainures de mécanisme de changement de vitesse dans les boîtiers de transmission.
• Usinage des rainures d'installation des pièces de châssis (telles que les demi-arbres, les pivots de direction).

Aérospatiale et fabrication de précision

• Usinage des rainures en queue d'aronde et des rainures de refroidissement des aubes de moteur d'avion (des inserts de haute précision sont nécessaires pour correspondre aux alliages de titane et aux superalliages).
• Fraisage des rainures en T et des rainures en queue d'aronde des rails de guidage d'instruments de précision. Les inserts sont nécessaires pour assurer la rectitude et la finition de surface des rainures.

Matériaux de construction métalliques et transformation de moules

• Usinage des rainures de connexion et des rainures à encliquetage de pièces structurelles en acier.
• Fraisage des rainures d'échappement et des rainures de séparation des matrices d'estampage et des moules d'injection. Des inserts résistants à l'usure sont nécessaires pour traiter les matériaux en acier à haute résistance.

Transformation du bois et des non-métaux

• Usinage des rainures de mortaise et de tenon et des rainures de fil dans le bois massif ou les panneaux artificiels dans les machines à bois (des inserts en acier rapide ou en carbure sont principalement utilisés pour éviter l'écaillage du bois).

Présentation de l'entreprise

En tant qu'entreprise chinoise qui est profondément engagée dans le domaine des outils de coupe depuis 14 ans, Sichuan Hanyu Haoyang Company possède une usine de production intelligente moderne, équipée de rectifieuses de haute précision, de machines d'arrondissement des arêtes et de nombreux autres appareils haut de gamme. Elle a mis en place une chaîne de production automatisée complète, de l'inspection des matières premières et du meulage à la livraison des produits finis. Chaque insert est inspecté, avec une production mensuelle allant jusqu'à 200 000 pièces et une capacité de production annuelle de plus de 2 millions d'inserts. Elle assure une livraison efficace grâce à une production à grande échelle. Avec une précision d'usinage au niveau du micron et un contrôle strict des tolérances de ±0,001 mm, nous pouvons répondre aux exigences de traitement des formes de dents complexes dans des domaines haut de gamme tels que l'aérospatiale et la fabrication automobile, en veillant à ce que chaque insert atteigne le niveau international avancé.
En termes de R&D et d'innovation, nous avons obtenu plus de 20 technologies brevetées nationales et avons développé avec succès plusieurs inserts de haute précision et de haute qualité. Leur résistance à l'usure et leur efficacité de coupe ont augmenté de plus de 30 % par rapport aux produits traditionnels, offrant en permanence aux clients des solutions plus compétitives. Choisir Sichuan Hanyu Haoyang, c'est choisir le double engagement de la force technique et de l'assurance qualité !

FAQ

1. Q : Êtes-vous le fabricant d'origine des inserts ?

R : Oui, nous sommes l'usine d'origine pour les inserts standard et non standard avec une histoire entrepreneuriale de 14 ans. Nous avons nos propres lignes de production, ainsi que des équipes de conception et de vente.

3. Q : Quel est votre délai de livraison ?

R : Il est déterminé en fonction de la commande du client. Vous pouvez communiquer les détails directement avec le service client sur notre site Web.

4. Q : Quel est le meilleur moyen de vous contacter ?

R : Vous pouvez nous contacter par e-mail, téléphone ou chat en ligne.
