25 Nombre de modules de ligne de poinçonnage de poutres de camion CNC, épaisseur de plaque 4-9 mm

Application :

La ligne de production de poinçonnage CNC de plaques plates de poutres longitudinales automobiles est une ligne de production complète dédiée aux opérations de poinçonnage pour les poutres longitudinales plates automobiles. Développée en intégrant les avantages de divers produits, cette ligne est basée sur des équipements similaires disponibles au niveau national et international, et est conçue pour répondre aux exigences de poinçonnage de divers châssis automobiles au pays et à l'étranger. Elle est entièrement capable de satisfaire les demandes de traitement flexibles de diverses poutres longitudinales de châssis, offrant les caractéristiques de stabilité et de haute efficacité.

Principaux paramètres techniques :

Introduction à la composition de l'équipement de la chaîne de production

Flux de processus : Préparation de la poutre longitudinale → alimentation automatique électromagnétique longitudinale → positionnement automatique du matériau longitudinal → serrage d'extrémité et serrage auxiliaire → entrée de la pièce dans l'unité principale de poinçonnage pour le traitement → serrage d'extrémité d'alimentation, serrage auxiliaire et traitement → achèvement du poinçonnage → déchargement automatique électromagnétique des pièces

Le mode de traitement adopte une approche de type filtre, grâce à laquelle la poutre longitudinale ne se déplace vers l'avant que pendant l'opération de poinçonnage.

La structure de chaque dispositif mécanique :

1. Chariot électrique porteur de poutre longitudinale :

Le chariot peut être contrôlé via des boutons pour sortir de la chaîne de production. Après avoir chargé les palettes hissées par une grue, il reviendra à la position de chargement.

Le chariot a une capacité de charge d'au moins 20 tonnes et une course de 1,5 mètre.

2. Dispositif d'alimentation automatique à ventouse électromagnétique

L'appareil est composé d'un support, d'une poutre mobile et de son dispositif d'entraînement, d'une poutre à ventouse et d'un dispositif de levage, d'un système de contrôle de la ventouse et d'autres composants.

Une tige de détection de plaque est montée sur la poutre à ventouse, permettant un arrêt automatique lorsqu'elle atteint la hauteur de la plaque. Elle peut détecter la présence de plaques et si elles sont correctement aspirées, assurant un fonctionnement stable et fiable.

Le levage et l'abaissement de la poutre à ventouse sont guidés par des tiges de guidage pour garantir un mouvement synchrone. La poutre mobile présente une excellente rigidité, son mouvement avant et arrière étant guidé par des rails pour assurer la synchronisation aux deux extrémités.

La ventouse électromagnétique conserve la force électromagnétique lorsqu'elle est hors tension et réalise une démagnétisation inverse lorsqu'elle est sous tension, garantissant des performances sûres et fiables.

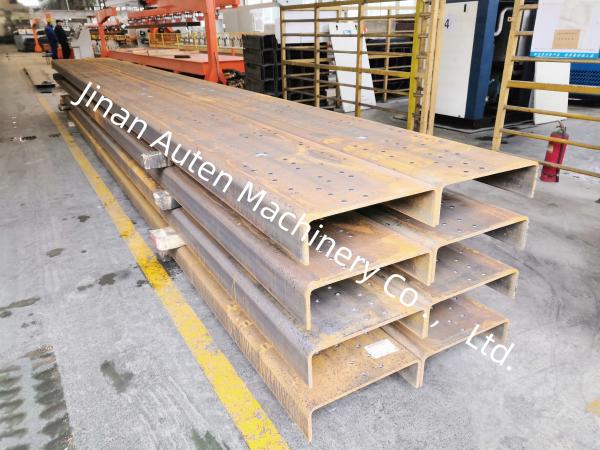

Il présente un éventail d'échantillons de poutres longitudinales finies traitées par la chaîne de production, englobant diverses spécifications utilisées dans les camions miniers et les véhicules spéciaux. Ces échantillons illustrent clairement la précision des positions des trous, la douceur des bords poinçonnés et l'intégrité structurelle globale atteinte, permettant aux clients et aux inspecteurs de valider visuellement les performances de l'équipement.
