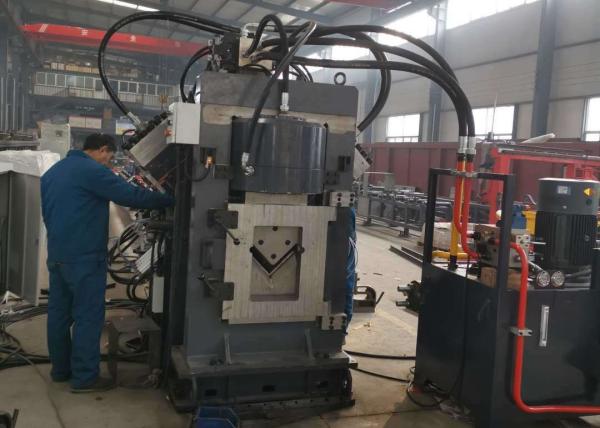

630KN Force de marquage ligne CNC de poinçonnage, de marquage et de cisaillement 1000KN Force de coupe


Industrie concernée:

Cette machine sert d'équipement spécialisé adapté aux opérations de ponçage, de marquage et de cisaillement dans le secteur des tours d'acier angulaires.

Les spécifications:

Composition du produit:

Cet équipement est principalement constitué d'un convoyeur transversal, d'un système de chargement rotatif, d'un convoyeur d'alimentation, d'un chariot d'alimentation CNC, d'un module de perforation, d'un module de marquage, d'un module de coupe,un convoyeur de déchargement, aux côtés des systèmes hydrauliques, électriques et pneumatiques, entre autres éléments constitutifs.


Caractéristiques du produit:

1. Il adopte la technologie CNC et l'alimentation du servo-moteur, avec une efficacité élevée et une précision de pièce stable. Tous les composants hydrauliques, pneumatiques et électriques clés sont importés.

2Chaque côté est équipé de trois ensembles de poinçons et de matrices, qui peuvent accueillir trois types de poinçons de diamètres différents.Les trois ensembles de moules peuvent être déplacés collectivement sous le contrôle du PLC pour régler la marque de retour de perforationJe suis désolé.


3Le système est équipé d'un ordinateur doté d'interfaces chinois/anglais, assurant un fonctionnement convivial et permettant l'affichage des diagrammes de pièce.avec une compatibilité directe pour les données de programme générées par un logiciel de lofting. Lors de l'édition de programmes, seules les dimensions de la pièce, le diamètre du trou, les marques arrière et les quantités de la pièce doivent être entrées.

4Le chariot d'alimentation CNC est alimenté par un servo-moteur, avec un codeur photoélectrique fournissant une rétroaction en temps réel.


5Les processus de marquage, de poinçonnage et de cisaillement sont entièrement automatisés. Tout l'acier d'angle fini peut être déchargé via un dispositif de rotation pneumatique, réduisant ainsi l'intensité opérationnelle.

6Le système de commande est constitué d'un ordinateur hôte, d'un système CNC, d'un servo-moteur, d'un PLC, de capteurs de détection externes et d'autres composants.et la procédure de traitement sera générée automatiquementEn outre, les programmes peuvent être stockés, sélectionnés, affichés et communiqués en fonction du numéro de pièce.

Ces échantillons, comprenant les spécifications et les scénarios de traitement prévalant dans le secteur des tours en acier angulaire, permettent aux utilisateurs d'inspecter directement la qualité, la précision, la précision et la précision du traitement de l'équipement.et de la fabricationIls servent de référence tangible pour évaluer ses performances et sa compatibilité avec les exigences spécifiques de production.

Il est principalement conçu pour le forage et l'emboutissage d'acier d'angle de grande taille et de haute résistance utilisé dans les tours de lignes de transmission,et est largement utilisé dans divers scénarios tout au long de la construction et de l'entretien de l'infrastructure de transport d'énergieJe suis désolé.

Dans le cadre de la construction de lignes de transport à ultra-haute tension (UHV), où les tours doivent résister à des conditions météorologiques extrêmes et à de lourdes charges,Cet équipement joue un rôle essentiel dans le traitement des composants en acier d'angle qui constituent le cadre principal des tours.- Il effectue avec compétence les opérations de forage et d'emboutissage pour l'acier d'angle appliqué dans les corps de tours, les bras croisés et autres composants structurels critiques,assurer des dimensions précises et des connexions robustes pour assurer la stabilité globale des toursJe suis désolé.
