Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
Les spécifications
Numéro de modèle :
HGH65HA
Lieu d'origine :
La Chine Taiwan
Quantité minimum de commande :
1
Conditions de paiement :
T / T, L / C, D / A, D / P, Western Union
Capacité d'approvisionnement :
100 000 pièces/par mois
Délai de livraison :
1-7 jours de travail
Détails de l'emballage :
Petit ou avec boîte en carton, commande groupée avec boîte en bois
Série :
Hg
Taille du modèle (mm) :
65 mm
Nombre de blocs par rail :
1
Type de montage de rails :
R- Montage depuis le haut
Longueur du rail ((mm) :
Max 4000 mm, joint bout à bout disponible
Classe de préchargement :
Z0- Préchargement léger, ZA- Préchargement moyen, ZB- Préchargement lourd
Matériel :
SNCM220 acier au carbone
Protection contre la poussière :
Norme SS
Y - Symétrique (E1=E2) Dimension du premier trou :
Y = Symétrique (E1=E2)
Installation :
Facile
Application :
Tour CN, EDM, équipement de mesure
Douceur :
Lisse
Définition
①Guide linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC

En tant que produit phare de la fabrication de classe mondiale de HIWIN à Taïwan, le guide linéaire HGH65HA représente le summum de l'ingénierie de précision pour les machines CNC. Cette solution de rail de guidage de bloc HG haut de gamme incarne des décennies d'innovation de HIWIN en matière de technologie de contrôle de mouvement, offrant des performances inégalées dans les environnements d'usinage les plus exigeants.

Le HGH65HA intègre le système de roulement à haute rigidité exclusif de HIWIN, assurant un fonctionnement sans vibrations, essentiel pour les applications d'usinage de précision. Sa construction robuste est dotée de la technologie de charge multidirectionnelle avancée de HIWIN, offrant une stabilité et une durabilité exceptionnelles pour les opérations de coupe lourdes. Les surfaces rectifiées avec précision du guide et la conception de précharge optimisée maintiennent les normes légendaires de HIWIN en matière de précision.

Conçu spécifiquement pour les centres CNC hautes performances, ce guide linéaire démontre l'engagement de HIWIN en matière de fiabilité. Les performances thermiquement stables et les solutions d'étanchéité améliorées témoignent de l'approche globale de HIWIN en matière de contrôle de mouvement, approuvée par les fabricants de machines-outils du monde entier.Grâce au réseau mondial de support technique de HIWIN, le HGH65HA offre la combinaison parfaite de puissance et de précision que les professionnels de la CNC attendent de la marque de contrôle de mouvement la plus respectée de l'industrie.

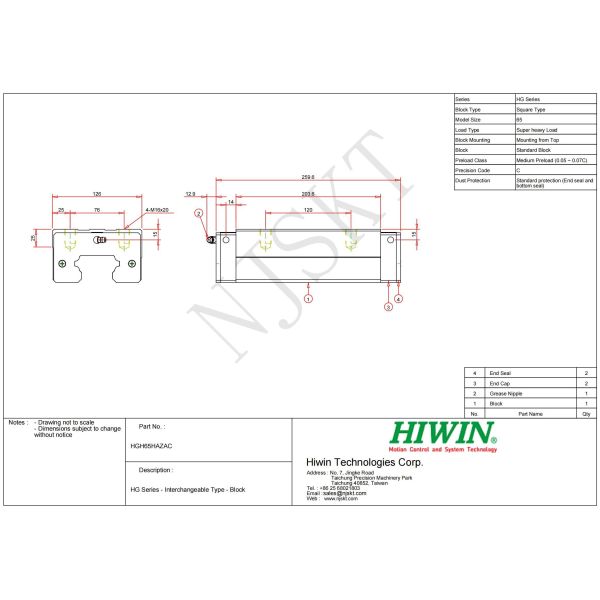

②Dessin du HGH65HA

Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC

③Numéro de modèle de la série HG
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC

④Construction de la série HG
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
1.Système de circulation à rouleaux : bloc, rail, embout et retenue2. Système de lubrification : graisseur et raccord de tuyauterie
3. Système de protection contre la poussière : joint d'extrémité, joint inférieur
joint, capuchon de boulon, doubles joints et racleur.⑤Caractéristiques de la série HG
Les guides linéaires de la série HG sont conçus avec une capacité de charge et une rigidité supérieures à celles des autres produits similaires avec une rainure en arc de cercle et une optimisation de la structure. Il présente des charges nominales égales dans les directions radiale, radiale inverse et latérale, et un auto-alignement pour absorber les erreurs d'installation. Ainsi, les guides linéaires de la série HIWIN HG peuvent atteindre une longue durée de vie avec une vitesse élevée, une grande précision et un mouvement linéaire fluide.
(1) Capacité d'auto-alignement
De par sa conception, la rainure en arc de cercle a des points de contact à 45 degrés. La série HG peut absorber la plupart des erreurs d'installation dues
aux irrégularités de surface et fournir un mouvement linéaire fluide grâce à la déformation élastique des éléments roulants etau déplacement des points de contact. Une capacité d'auto-alignement, une grande précision et un fonctionnement en douceur peuvent être obtenus avec une installation facile.(2) Interchangeabilité
Grâce au contrôle dimensionnel de précision, la tolérance dimensionnelle de la série HG peut être maintenue dans une plage raisonnable,
ce qui signifie que tous les blocs et tous les rails d'une série spécifique peuvent être utilisés ensemble tout en maintenant la tolérance dimensionnelle.
Et une retenue est ajoutée pour empêcher les billes de tomber lorsque les blocs sont retirés du rail.(3) Haute rigidité dans les quatre directionsEn raison de la conception à quatre rangées, le guide linéaire de la série HG a des charges nominales égales dans les directions radiale, radiale inverse
et latérale. De plus, la rainure en arc de cercle offre une large largeur de contact entre les billes et le

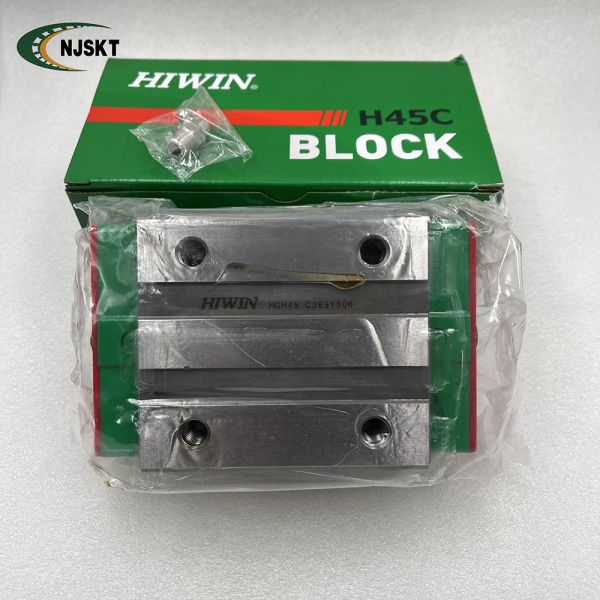

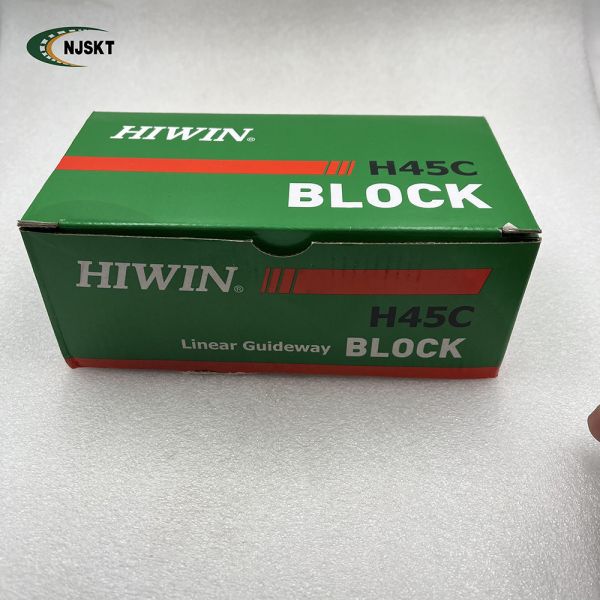

chemin de roulement de la rainure, ce qui permet de grandes charges admissibles et une grande rigidité.⑥Photo du produit réel⑦Dessin de mesure

⑧

Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC


Série HIWIN
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC

Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC

⑨Recommandation des meilleurs produits
Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC

Glissière linéaire HIWIN HGH65HA, bloc HG, rail de guidage linéaire CNC
