Les spécifications
Lieu d'origine :
Chine
Quantité minimale de commande :
1
Détails de l'emballage :
Différentes méthodes d'emballage sont adoptées selon les différents modes de transport.
Conditions de paiement :
L'établissement est situé à l'extrémité nord de l'île.
Définition
Machines et appareils outil technique paramètre Tableau:
Le contenu Unités AT-363MC2
Tourelle Spécifications de la tourelle Modèle Coupeuse radiale
Le pouvoir  tourelle
Type de tourelle/nombre d'outils pCS Pour les appareils à commande numérique
Les voyages Diamètre de rotation maximal du
le lit		 mm 700
Distance entre deux centroid mm /
ZLongueur de traitement mm 1900
Diamètre maximal de l'usinage mm 380
Diamètre de traitement des barres mm 75(92)
Système
configuration		 Le FANUC OI-TF /
Moteur d'outils électriques KW 3.7
 Le moulin à rouleaux Pression de l'huile Dans. 10(12)
Fin de nez Le type A2 à 8
Au travers du diamètre du trou mm 92(106)
Type de roulement Le type Nom de l'organisme
Diamètre du roulement mm 130(1400
Moteur à broche KW 11 à 15 (guangyu)
Vitesse du fuseau Rpm Le montant de l'aide est fixé à:
Les produits secondaires
éperon		 Pression de l'huile Dans. 6 pouces
Fin de nez Le type A2 à 5
Au travers du diamètre du trou mm 45
Moteur à broche KW 7.5 à 11
Vitesse du fuseau Rpm 4500
Axe X Les voyages mm 230
Vitesse M/min 20
Servo moteur Le kW 3.0
Je vais me faire foutre! mm R32/P10
Répétabilité   0.003
Axe Z Les voyages mm 1900
Vitesse M/min 20
Servo moteur Le kW 3.0
Je vais me faire foutre! mm R40/P10
Répétabilité mm 0.01
Axe Y Les voyages mm /
Vitesse M/min /
Servo moteur Le kW /
Je vais me faire foutre! mm /
Répétabilité mm /
Axe B Les voyages mm 1900
Vitesse M/min 15
Servo moteur Le kW 3
Je vais me faire foutre! mm R40/10
Répétabilité mm ± 0.005
siège arrière Mode de commande Le type /
Diamètre extérieur du mandrin mm /
Conique en morse Le type /
Piste X Le type Tracé dur
Piste Z Le type Tracé dur
Trace Y Le type /
Capacité du réservoir d'eau Un litre 400

Taille mécanique		 Surface du plancher en cm 465x177
Poids mécanique en kg 7800
Taille des emballages en cm 520 x 230 x 228

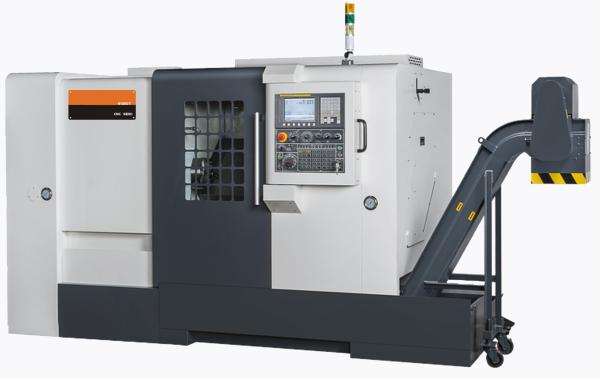

AT-363MC2 Tour à double fuseau

Introduction du produit

L'AT-363MC2 est un tour à double fuseau de pointe, conçu pour l'usinage à haute performance, qui combine une technologie de pointe avec une construction robuste.fournir une solution complète pour divers besoins de fabrication.

Caractéristiques du produit

Puissance à double broche

  • Fuseau principal: équipé d'un moteur de 11 à 15 kW, il tourne à 3000 à 2500 tr/min. Il a une pression d'huile de 10 à 12 pouces, une extrémité de nez A2 à 8 et un diamètre de trou de 92 à 106 mm.
  • Fuseau secondaire: Propulsé par un moteur de 7,5 à 11 kW, il tourne à 4500 tr/min. Avec une pression d'huile de 6 pouces, une extrémité de nez A2-5 et un diamètre de trou de 45 mm, il permet des opérations simultanées.

Capacité d'usinage

  • Tourelle: La tourelle de puissance de coupe radiale BMT55 - 12T avec 12 positions d'outillage et un moteur d'outillage électrique de 3,7 kW prend en charge diverses tâches d'usinage.
  • Les voyages: le diamètre de rotation maximal du lit est de 700 mm. L'axe Z et l'axe B parcourent tous deux 1900 mm, ce qui convient aux pièces à long axe.de diamètres de traitement de barres allant de 75 à 92 mm.

Précision et stabilité

  • Les axes: L'axe X parcourt 230 mm à 20 m/min avec une répétabilité de 0,003 mm. L'axe Z parcourt 1900 mm à 20 m/min avec une répétabilité de 0,01 mm. L'axe B parcourt 1900 mm à 15 m/min avec ±0.005 mm de répétabilité.
  • Traces: Les traces dures sur les axes X et Z améliorent la stabilité pendant l'usinage.

Système de contrôle

  • Le FANUC OI - TF: Ce système fiable assure un fonctionnement en douceur et un contrôle précis.

Applications du produit

Fabrication automobile

Produire efficacement des composants automobiles à long axe tels que les arbres motopropulseurs et les essieux, répondant aux exigences de production en volume élevé.

Industrie aérospatiale

Parties de machines de haute précision telles que les arbres de turbine et les composants du train d'atterrissage, conformes aux normes strictes du secteur.

Secteur de l'énergie

Créer des pièces à tiges longues pour les pipelines pétroliers et gaziers, et des composants pour les éoliennes, pour répondre aux exigences des grands projets énergétiques.
