Connecteur Micro-D J30J Série 21 broches MIL-DTL-83513, fiche IP67
Connecteur Micro-D J30J Série 21 broches MIL-DTL-83513, fiche IP67
Connecteur Micro-D J30J Série 21 broches MIL-DTL-83513, fiche IP67
Connecteur Micro-D J30J Série 21 broches MIL-DTL-83513, fiche IP67
Les spécifications
Numéro de modèle :
Le numéro de série est le numéro de série.
Lieu d'origine :
Shenzhen, Guangdong, Chine
Quantité de commande minimale :
1 pièce
Conditions de paiement :
Western Union, T / T, Moneygram, D / P, D / A, Moneygram, L / C
Capacité d'offre :
5000 pièces/semaine
Délai de livraison :
7 jours
Détails d'emballage :
Sac et carton de PE
Remplacement :
Connecteurs micro-D de la série ITT Cannon MDM
Standard :
Le nombre d'heures de travail
Type de connecteur :
Prise
Type de contact :
Épingle mâle
Nombre de positions :
21
Coquille :
Aluminium
Définition
Connecteur d'alimentation étanche IP67 Micro-D MIL-Spec Série J30J 0.1-15 mm² Section de fil
Spécifications du produit
Attribut Valeur
Substitut Connecteurs micro-D série MDM ITT Cannon
Norme MIL-DTL-83513
Type de connecteur Fiche
Type de contact Broche mâle
Nombre de positions 21
Coque extérieure Aluminium
Aperçu du produit

Les connecteurs Raymo série J30J sont des connecteurs petits et haute densité utilisés là où les connecteurs d-sub standard étaient typiquement utilisés, mais où la taille et le poids sont importants. Il est équivalent aux connecteurs micro-D MIL-DTL-83513 de la série MDM ITT Cannon.

Principales caractéristiques
  • Cette série est équivalente à la série MDM USA

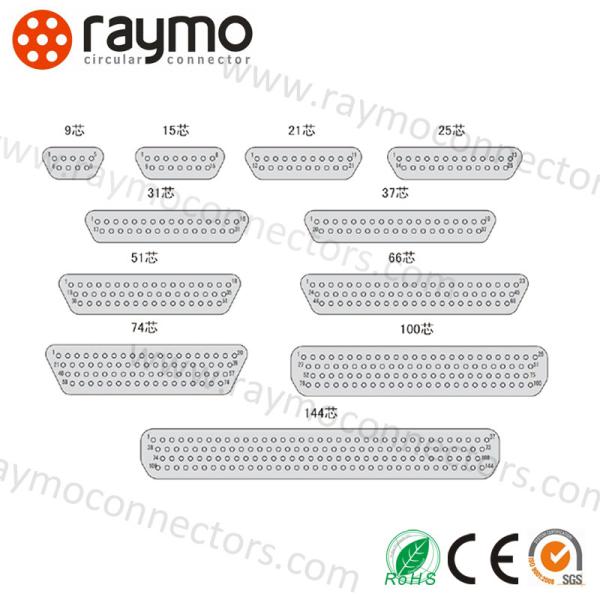

  • Neuf types disponibles : 9, 15, 21, 25, 31, 37, 51, 74, 100 positions
  • Section de fil accouplée : 0,1～15 mm²
  • Broches flexibles haute densité
  • Conforme à la condition technique Q/Ln.J6-69-92 J30 Series Miniature Rectangular Electronic Connector
Paramètres détaillés
Catégorie Connecteurs micro-D série MDM ITT Cannon
Numéro de pièce J30J-21TJ
Type de connecteur Fiche
Orientation Bride carrée hermétique
Type de contact Broche mâle
Nombre de positions 21
Type de montage Montage sur panneau
Terminaison de contact Soudure
Indice de protection IP67
Performance technique
Tension d'essai 600 Vac au niveau de la mer
150 Vac à 70 000 pieds (23 410 mètres)
Intensité nominale 3 Ampères
Résistance de contact 8 milliohms maximum à 3 ampères
10 milliohms maximum à 1 milliampère : ML-STD-202 Méthode 307
Résistance d'isolement 5000 mégaohms minimum à 500 Vdc
Perméabilité magnétique 2,0μ (connecteurs sans matériel)
Vide thermique selon NASA SP-R-0022 (classe spatiale uniquement)
Durée d'accouplement 500 cycles minimum
Brouillard salin 48 heures ML-STD-1344 Méthode 1001 Condition B

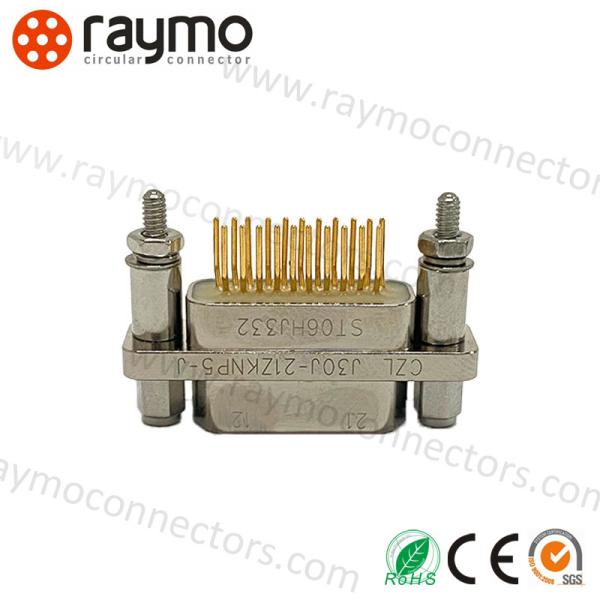

Images du produit
Connecteur Micro-D J30J Série 21 broches MIL-DTL-83513, fiche IP67 Connecteur Micro-D J30J Série 21 broches MIL-DTL-83513, fiche IP67 Connecteur Micro-D J30J Série 21 broches MIL-DTL-83513, fiche IP67
Applications
  • Avionique, radars
  • Missiles et systèmes de guidage
  • Équipement médical
  • Équipement de test portable
  • Satellites
  • Robotique
  • Équipement géophysique
À propos de SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

En tant que professionnel dans la conception et la fabrication de toutes sortes de connecteurs et de câbles spéciaux, nous avons accumulé une riche expérience dans le développement et la production de divers câbles et adaptateurs de connecteurs connexes, y compris les câbles RED/Teradek Bond/ARRI Camera, les câbles d'alimentation Canon/Sony Camera, les câbles SDI, les câbles USB, les câbles vidéo, les câbles CCD.

Nos produits sont largement utilisés dans des environnements et des applications difficiles, y compris les dispositifs de contrôle industriel, les équipements médicaux, les équipements de mesure et d'inspection, les équipements audio et visuels et les applications militaires.

Connecteur Micro-D J30J Série 21 broches MIL-DTL-83513, fiche IP67
Notre service
  • Haute qualité : machine CNC, ingénieur professionnel, travailleur qualifié, QC responsable garantissent nos produits de haute qualité
  • OEM & ODM : les services OEM & ODM sont les bienvenus
  • Politique d'échantillon : échantillon gratuit et commande d'échantillon sont acceptés
  • Livraison rapide : 3 à 5 jours ouvrables après réception du paiement pour les connecteurs normaux
  • Réponse rapide : dans les 24 heures pour votre demande et toute autre question
  • Service après-vente : Suivez votre envoi. Fournir des solutions professionnelles à vos questions
