Description du produit:

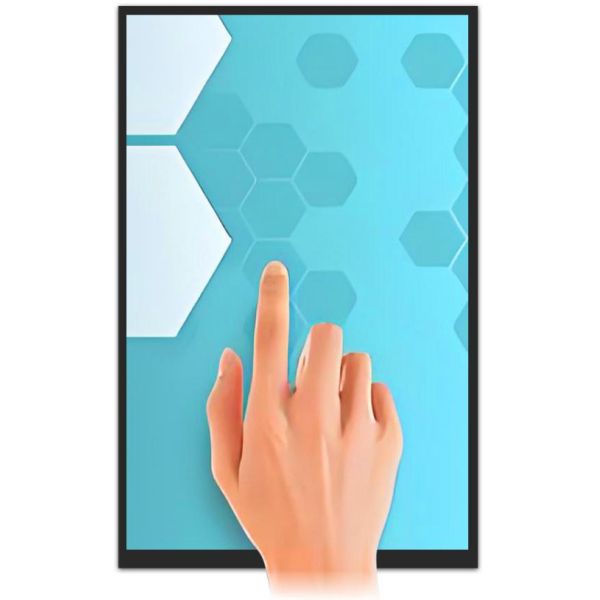

Le CH101WX05C-CT est un module d'affichage intégré haute performance développé par Shenzhen ChengHao Optoelectronic Co., Ltd., combinant un écran IPS TFT de 10,1 pouces, un panneau tactile capacitif (CTP),et une carte de pilotage HDMI dans une unité élégante. Conçu pour une compatibilité multi-systèmes, il fonctionne parfaitement avec Windows, Linux, MAC OS, Raspberry Pi, et d'autres systèmes d'exploitation traditionnels,ce qui en fait un choix polyvalent pour diverses applications de dispositifs électroniques. Doté d'un mode d'affichage IPS/transmissif/normalement noir, le module offre des performances visuelles exceptionnelles avec une résolution de 800 × 3 ((RGB) × 1280 points et une luminance typique de 300 cd/m2.Ses larges angles de vision 80/80/80/80 (U/D/L/R) assurent une précision de couleur constante et une visibilité claire de n'importe quelle directionLa hauteur des points de 0,1692 × 0,1692 mm améliore encore le rendu des détails, rendant le texte, les graphiques,et contenu vidéo net et vivant pour une utilisation professionnelle et quotidienne. Conçu pour une facilité d'utilisation et une intégration facile, le module adopte une configuration à double interface: HDMI pour la transmission du signal TFT et USB pour la commande tactile CTP,prise en charge de la fonctionnalité plug-and-play qui réduit la complexité du débogage. Avec une structure compacte et mince, avec des dimensions clés telles que 143,4 ((W) × 228,9 ((H) × 2,6 ((T) mm pour l'unité TFT et une épaisseur totale de 5,5 ± 0.3 mm (y compris PCBA et composants) √ il s'intègre parfaitement dans les appareils à espace restreint sans compromettre les performancesÉquipé de deux LED blanches comme source de rétroéclairage, il assure une luminosité stable tout en maintenant l'efficacité énergétique.

Caractéristiques:

• Une carte de pilote HDMI compacte et adaptable
  Ce module est équipé d'une carte de pilotage HDMI de 46 (W) × 50 (H) × 5,0 (D) mm, permettant la communication avec des appareils externes via l'interface HDMI.

• Fonctionnalité de contact capacitif stable (CTP)
  Fonctionnalité CTP intégrée, les signaux tactiles sont transmis via une interface USB, assurant une réponse rapide.

• Module de vision claire à angle complet de 80°
  Avec un angle de vision 80/80/80/80 (haut/bas/gauche/droite), couplé avec les modes d'affichage IPS/transmissif/toujours noir, cela garantit une couleur cohérente et une image claire de n'importe quelle direction de vision.

Paramètres techniques:

Applications:

Contrôle industriel: panneaux de commande de cabine de commande PLC à petite échelle

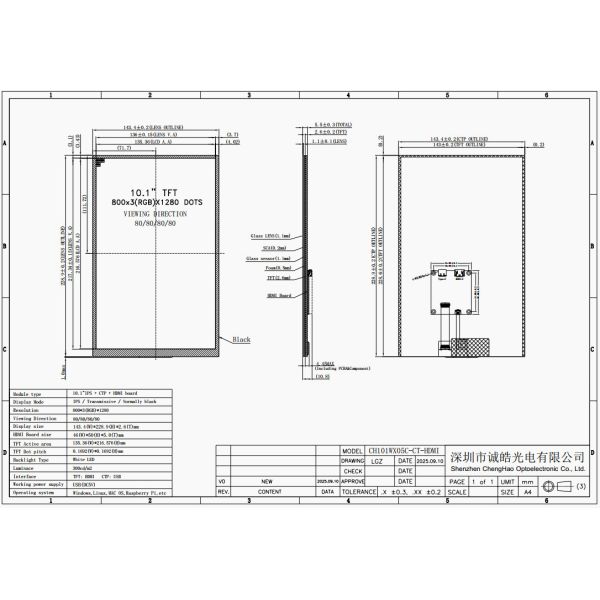

Le CH101WX05C-CT est monté comme l'écran de fonctionnement local sur le panneau avant de petites armoires de commande PLC montées sur le mur (largement utilisées dans les lignes de production d'atelier).4W × 228.9H×2.6T mm) et une épaisseur totale de 5,5±0,3 mm s'adaptent à l'espace interne limité des armoires de commande.la vitesse du moteur) de l'hôte PLC, tandis que les angles de vision larges 80/80/80/80 permettent aux travailleurs de lire clairement les paramètres depuis les positions latérales ou inférieures.permettant un ajustement rapide des valeurs réglées (e.g., seuils de température) sans usure physique, et il prend en charge Windows CE (un système PLC commun) pour une compatibilité transparente.

Équipement médical: modules tactiles et affichage de moniteurs ECG portables

Dans les moniteurs ECG portables (pour la surveillance du patient au chevet du lit dans les services généraux), ce module est intégré dans la zone de l'écran principal avant.L'écran IPS de 1 pouce affiche clairement les données multi-paramètres et les formes d'onde ECG en temps réelLa fréquence cardiaque, l'oxygène dans le sang et la pression artérielle sont mesurées avec une luminosité de 300 cd/m2 assurant la visibilité sous les lumières fluorescentes du service.Les grands angles de vision permettent au personnel médical de vérifier les données des deux côtés du lit sans distorsion, et le panneau tactile CTP (avec un capteur en verre de 1,1 mm) est facile à essuyer et à désinfecter, réduisant ainsi le risque d'infection croisée.éviter les retards dans la lecture des paramètres critiques.

Instrumentation: Détecteur d'environnement portatif
Pour les détecteurs environnementaux portatifs (mesurant les PM2).5L'épaisseur totale de ce module (5,5 ± 0,3 mm) permet au panneau de se plier lorsqu'il n'est pas utilisé, ce qui économise de l'espace.Lorsque déployé, l'interface HDMI se connecte à l'hôte basé sur Raspberry Pi du détecteur, affichant des graphiques de données détaillés (par exemple, tendances de PM2,5 d'une heure).La fonction tactile CTP permet de zoomer sur les courbes de données pour vérifier les changements de minute, et le mode IPS transmissif assure la clarté lors des travaux de terrain en plein air (par exemple, enquêtes environnementales dans les parcs)

FAQ:

Q1: Quel est le numéro de modèle de l'écran tactile LCD TFT optoélectronique Chenghao?

A1: Le numéro de modèle est CH101WX05C-CT.

Q2: Ce produit a-t-il des certifications?

R2: Oui, l'écran tactile CH101WX05C-CT est certifié CE, RoHS et FCC.

Q3: Y a-t-il une quantité minimale de commande (MOQ) requise pour cet écran tactile?

R3: Non, il n'existe pas de quantité minimale de commande pour ce produit.

Q4: Comment le produit est-il emballé pour assurer la sécurité lors de l'expédition?

R4: Tous les produits sont emballés en toute sécurité. Les petites tailles utilisent le plateau et le carton, tandis que les plus grandes tailles utilisent la mousse et le carton.L'emballage peut également être personnalisé selon les exigences du client.

Q5: Quel est le délai de livraison typique pour les commandes de cet écran tactile?

R5: Le délai de livraison est généralement compris entre 3 et 7 jours.

Q6: Quelles conditions de paiement sont acceptées pour l'achat de cet écran tactile?

R6: Le paiement peut être effectué par TT (Transfert télégraphique) ou par tout autre moyen convenu.

Q7: Quelle est la capacité d'approvisionnement de Chenghao Optoelectronic pour ce produit?

R7: L'entreprise peut fournir jusqu'à 20,0001000 pièces par mois.
