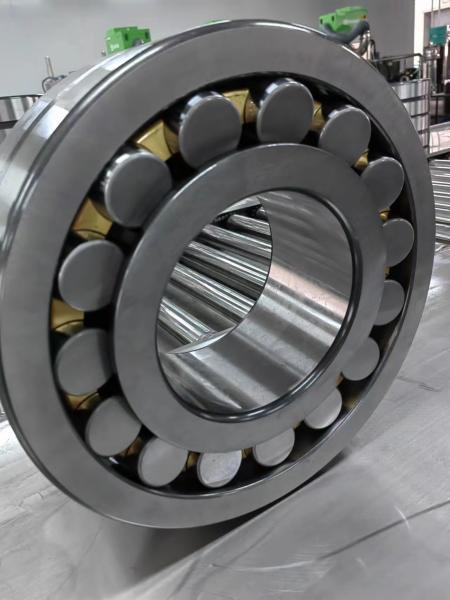

24038CA/W33

Description

Le roulement à rouleaux de alignement a deux rangées des rouleaux, on a partagé le caniveau sphérique dans l'anneau externe et deux caniveaux dans l'anneau intérieur et est incliné à un angle relativement à l'axe de rapport. Cette structure intelligente le fait avec la représentation de alignement automatique, ainsi il n'est pas facile d'être affecté par l'angle de l'axe et du siège de boîte d'incidence sur l'erreur ou l'axe se pliant, approprié à l'erreur d'installation ou au débattement d'axe provoqué par des occasions d'erreur d'angle. L'incidence peut soutenir non seulement la charge radiale, mais également la charge axiale bi-directionnelle.

Structure

Les roulements à rouleaux sphériques avec le trou ennuyé conique avec le code arrière K et K30 installé sur la douille assortie d'adaptateur deviennent type arrière du code K+H et type incidences de K30+H. Ces incidences peuvent être montées sur un axe lisse sans épaule et conviennent aux applications où l'incidence doit être montée et démontée fréquemment. Afin d'améliorer la représentation de lubrification de l'incidence, il y a les pattes d'araignée annulaires de l'anneau externe de l'incidence et trois trous d'huile également distribués sont forés, le code postal est W33.

Matière première et structure

Avantages

1. La capacité de charge radiale est grande. Facile à installer, peut être installé directement ou utiliser la douille serrée, cylindre d'assemblée installé sur l'axe cylindrique.

2. Peut soutenir une certaine charge axiale. Le caniveau externe d'anneau de ce genre d'incidence est sphérique et peut soutenir la grande charge radiale. Par conséquent, il a la représentation de alignement, qui n'est pas affectée par le désalignement de la boîte d'axe et d'incidence ou de la déformation et du débattement d'axe, et peut compenser l'erreur de coaxiality.

3. Avec deux rangées des rouleaux sphériques, l'anneau externe a un caniveau sphérique concave commun, l'anneau intérieur a le caniveau deux concave incliné à un angle avec l'axe de rapport, le centre de la courbure du caniveau externe d'anneau est compatible au centre de rapport.

4. En plus de la charge radiale d'ours, mais également peut soutenir la charge axiale bi-directionnelle et sa charge combinée. La portance est grande, et elle a la bonne résistance de vibration et la résistance à l'impact.

Comment installer le roulement à rouleaux sphérique ?

Les roulements à rouleaux sphériques sont des incidences équipées des rouleaux de tambour entre l'anneau intérieur avec deux caniveaux et l'anneau externe avec les caniveaux sphériques. Le centre de la courbure de la surface de caniveau de l'anneau externe est identique que le centre de l'incidence, ainsi il a la même fonction de alignement en tant que roulements à billes auto-dressants. Quand l'axe et le logement sont guidés, la charge peut être automatiquement ajustée et la charge axiale dans les deux directions peut être ajustée. Grands capacité de charge radiale, appropriées à la charge lourde et à la charge de choc. Les incidences avec un diamètre intérieur de l'anneau intérieur sont les trous coniques et peuvent être montées directement. Ou utilisez la douille d'adaptateur, cylindre de démontage pour installer sur l'axe cylindrique. La cage emploie la cage emboutie en acier, la cage formée par polyamide et la cage de rotation d'alliage de cuivre.

Pour les incidences auto-dressantes, l'utilisation d'un anneau de fixation intermédiaire empêche l'anneau externe d'incliner et de tourner en chargeant des incidences avec des axes dans l'alésage d'arbre de logement. Il devrait se rappeler que les boules de quelques tailles des roulements à billes auto-dressants dépassent des côtés de l'incidence, ainsi l'anneau de fixation moyen devrait être enfoncé pour empêcher des dommages aux boules. Un grand nombre d'incidences sont généralement montées mécaniquement ou enfoncent hydrauliquement.

Modes de défaillance universels

1. L'incidence est endommagée quand l'angle de alignement est dépassé pendant l'installation.

2. En installant la voie intérieure de roulement avec la presse, évitez l'appui sous l'anneau externe pour empêcher l'installation de l'incidence quand l'incidence est enfoncée, ayant pour résultat l'écrasement du bord externe d'anneau.

3. On a préchargé l'installation axiale qui endommage le roulement à rouleaux de alignement.

4. Fracture d'anneau intérieur provoquée par interférence de grande installation.

5. La lubrification pauvre mène au premier usage de soutenir le caniveau.

Diagramme de taille de contrôle interne de JATEC

scénarios d'application

L'incidence 24038CA/W33 est principalement utilisée en machinant les machines, la machine-outil, l'automobile, la métallurgie, l'exploitation, le pétrole, les machines, le courant électrique, le chemin de fer et d'autres industries
