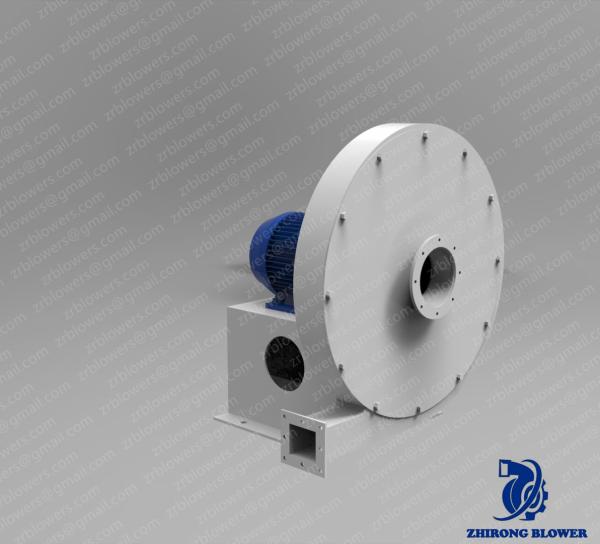

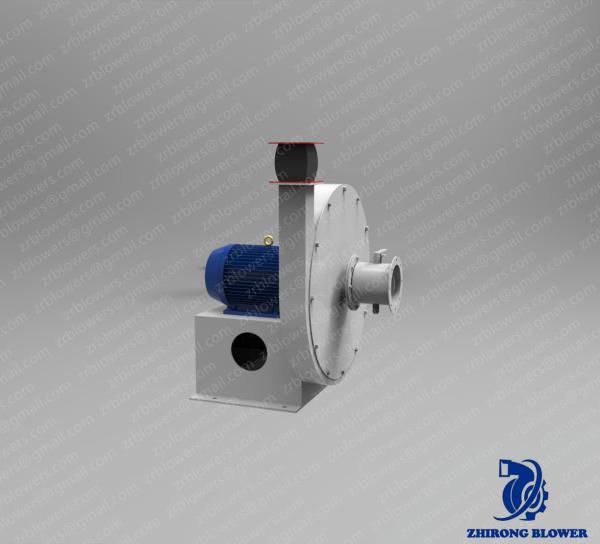

Ventilateur à grande vitesse de capacité élevée de ventilateur de haute performance de ventilateur ventilateur à haute pression centrifuge à haute pression de fan de petit

La fan centrifuge à haute pression se compose généralement d'entrée d'air, de roue à aubes, de volute, de bouche d'air, de groupe de transmission, de base et de moteur.

Entrée d'air

L'entrée d'air est faite dans son ensemble et installée du côté de la volute de fan. L'interface axiale de l'entrée d'air est rationalisée, qui peut transformer la circulation d'air en roue à aubes également, afin de réduire la perte d'écoulement et améliorer l'efficacité de la roue à aubes.

Roue de roue à aubes

L'instigateur est la plupart de part importante de fan centrifuge, sa fonction doit convertir l'énergie mécanique en énergie de pression statique et de l'énergie cinétique, roue à aubes se compose habituellement de disque avant, lame, le disque arrière, disque d'axe, devant assemblée par correction d'équilibre statique et dynamique, opération stable, bonne représentation d'air.

Coquille de volute

La volute est le canal de la circulation d'air. Le profil est habituellement une ligne en spirale logarithmique, qui a la fonction de rassembler la circulation d'air et de mener au débouché, et la volute a également

Certain effet d'expansion de pression.

Des fans centrifuges à haute pression sont généralement employées pour des mélanges d'air de décharge contenant les débris, les fibres et la poussière en bois, aussi bien que pour applications de manipulation de matériel et autres. Il peut également être employé pour la ventilation d'intérieur de grands bâtiments tels que des usines, et la ventilation forcée à haute pression des chaudières et des fours de forge.

Le type de gaz transporté par la fan centrifuge à haute pression est air ou tout autre gaz inflammable, explosif et non-corrosif à l'acier. Le gaz ne contiendra pas les substances visqueuses, et les particules du poussière et dures contenues ne dépasseront pas le ³ de 150mg/m. Généralement, la température de donner le gaz ne dépassera pas 80℃.

Fonctionnalités clé

• Diamètre de roue à aubes : 80~3500 millimètres

• Vitesse d'arbre principal : 760~2900 t/mn
• Chaîne de pression : PA 9000~25425
• Chaîne d'écoulement : 3297~43305 m3/h
• Température de l'air : 20~1000 degrés Celsius

• Matériel : Fonte, acier au carbone, acier inoxydable.

• Efficacité : 70%-90%
