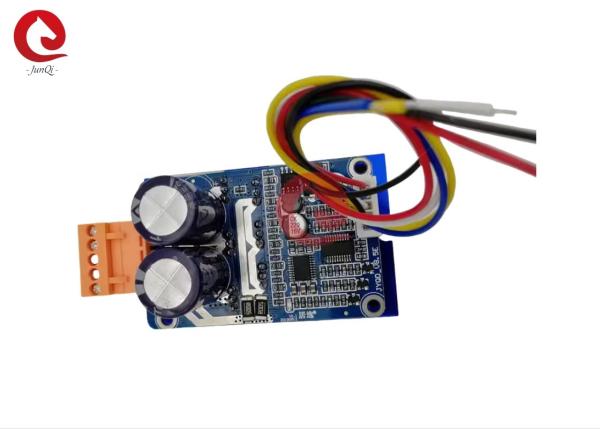

conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
Les spécifications
Number modèle :
JYQD-V8.5E
Point d'origine :
La Chine
MOQ :
1 ensemble
Conditions de paiement :
T/T, L/C, Paypal
Capacité d'approvisionnement :
10000sets/Month
Délai de livraison :
5-10 jours
Détails de empaquetage :
CARTON DU PE BAG+
Nom du produit :
Conducteur sans brosse Board de moteur de C.C
Voltage de fonctionnement :
18 à 50 VDC
Courant maximal :
15A
Courant de fonctionnement :
15A
Régulation de la vitesse PWM :
Fréquence PWM:1-20KHz, cycle de travail 0-100%
Régulation de la vitesse de tension analogique :
0-5V
À l'aide d'un filtre :
pour moteur CC sans balais sans capteur
Appui technique :
Oui
Couleur :
Le bleu
Sortie de signal d'impulsion de vitesse :
Oui
Définition

18-50V 15A Carte de commande de moteur CC sans balais d'origine JUYI Tech JYQD-V8.5E pour moteur CC sans balais sans capteur, moteur BLDC sans capteur

conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur

JYQD-V8.5E-H est une carte de commande de moteur BLDC PWM de très petite taille avec dissipateur thermique, connecteur, fils et fonctions standard nécessaires, son prix favorable et ses performances fiables sont compétitifs pour les applications industrielles et commerciales.
Il est largement utilisé par les clients du monde entier depuis près de 8 ans, son la conception mature et stable est compétente pour de nombreuses applications.
Notes d'application :
1. Confirmer que les paramètres de tension et de puissance du moteur ne dépassent pas la plage de la carte de commande, comme spécifié.
2. Cette carte de commande est utilisée pour un moteur sans balais sans capteur triphasé, mais ne convient pas directement à tous les moteurs sans balais sans capteur triphasés. Si l'effet de commande n'est pas bon (tel que le tremblement au démarrage, l'inversion, le courant de fonctionnement à vide du moteur est trop important, la vitesse n'est pas stable, le rendement est faible et ne peut pas démarrer avec une charge.) Les clients peuvent ajuster la résistance et la capacité de la carte de commande en fonction de la situation réelle pour obtenir le meilleur effet de commande (voir l'annexe pour savoir comment effectuer le réglage)
3. La carte de commande JYQD-V8.3E est une carte nue sans boîtier ni dissipateur thermique. Si la puissance du moteur est inférieure à 60 W, il n'est pas nécessaire d'ajouter un dissipateur thermique, il suffit d'assurer une ventilation normale et une bonne isolation. Si la puissance du moteur est supérieure à 60 W, il faut ajouter un dissipateur thermique comme sur le schéma ci-dessous.
4. Veuillez noter que la carte de commande JYQD-V8.3E n'a pas de protection contre la connexion inversée, elle endommagera définitivement la carte de commande en cas de connexion de polarité inversée.
5. Le port de sortie 5V sur la carte de commande interdit de connecter un appareil externe. Il ne s'applique qu'au potentiomètre et à l'interrupteur externes de la carte pour la régulation de la vitesse et l'inversion.
6. La borne « M » sur la carte de commande JYQD-V8.3E est le signal de sortie d'impulsion de vitesse du moteur (sortie push-pull), et le courant de sortie maximum est inférieur à 5 mA.
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
Numéro de modèle JYQD-V8.5E
Température de fonctionnement -20—85℃
Tension de fonctionnement 18V-50V
Courant max. 15A
Courant de fonctionnement continu 15A
· Contrôle de la vitesse PWM Fréquence PWM : 1-20KHZ ; Cycle de service 0-100 %
Régulation de la vitesse de tension analogique 0-5V
Protection O.V / L.V OUI
Sortie du signal d'impulsion de vitesse OUI
Schéma de câblage
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
5V Tension de sortie interne de la carte de commande
M Port de sortie du signal d'impulsion de vitesse du moteur, signal d'impulsion 5V.
Z/F Ports de contrôle du sens de rotation. Connecter « 5V » niveau haut ou ne pas connecter est la direction avant, connecter 0 V niveau bas ou connecter à GND est la direction inverse.
VR Port de contrôle de la vitesse. Régulation de la vitesse linéaire de la tension analogique 0,1 V -5 V, la résistance d'entrée est de 20 K Ohms, se connecter à GND lors de la régulation de la vitesse PWM, fréquence PWM : 1-20KHZ ; Cycle de service 0-100 %
GND Utilisé pour le contrôle interne de la carte de commande

2. Port d'alimentation
MA phase A du moteur
MB phase B du moteur
MC phase C du moteur
GND DC-
VCC DC +

3. Utilisez des fils blindés si la carte de commande est à plus de 50 cm du moteur, sinon cela peut entraîner une commande anormale, affectant l'utilisation normale.
4. Distance du port de contrôle : 2,54 mm, distance du port d'alimentation : 3,96 mm
5. Faites attention à l'isolation entre le MOSFET du pilote et le dissipateur thermique ou la plaque d'installation.
Schéma dimensionnel :
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur

ajouter des fils de connecteur, un dissipateur thermique.
conducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteurconducteur sans brosse Board de C.C de 18-50V 500W avec les fils JYQD-V8.5E-H de radiateur et de connecteur
