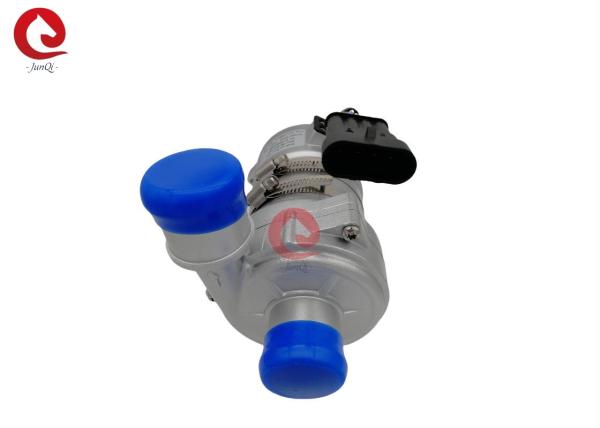

Pompe à eau électrique sans balais DC 24 V 240 W pour véhicules automobiles pour la circulation du liquide de refroidissement des bus BEV / véhicules PHEV avec PWM

Pompe de suralimentation/circulation/à fréquence variable/silencieuse/centrifuge

Contrôle PWM/Diagnostic des défauts

■ Applications
Largement utilisée dans les bus hybrides, les voitures particulières hybrides, les véhicules électriques, les trains, les navires et autres systèmes de circulation de chauffage et de refroidissement.


■ Description technique (pièces en contact avec le liquide)
Corps de la tête de pompe : alliages d'aluminium moulé sous pression
Turbine : PPS+GF
Cavité de protection : PPS+GF
Manchon d'arbre : matériaux composites au carbure de silicium
Arbre : arbre en acier inoxydable (3CR14)
Logement de l'aimant : encapsulation plastique PPS
Joint d'étanchéité : EPDM
CEM : Grade 3
Bruit : ≤61dB

■ Dispositif d'entraînement (y compris le moteur)
Rotor d'entraînement : aimant encapsulé en plastique PPS
Vis et écrous : acier inoxydable SUS 304
Moteur d'entraînement : moteur CC sans balais
Cadre du fil du moteur : PPA GF
Corps de pompe : boîtier en aluminium moulé sous pression avec sablage et anodisation + revêtement en poudre PE.

Support : acier
Cerceau de support : acier inoxydable US 304
Étanche selon la norme IP68 (en60529)
Modèle de connecteur : AMP282106-1 (fiche correspondante AMP282088-1)
Diamètre de la buse : 38 mm (1,5 pouce)



■ Instructions de montage
Les pompes de la série JP-BL43-408T sont des pompes centrifuges qui nécessitent un remplissage préalable,
La pompe est installée dans la position la plus basse du système pour s'assurer que la turbine est toujours immergée dans le liquide, ou pré-remplir la pompe avant la mise sous tension.

1 : La pompe ne doit pas fonctionner à sec, même si elle peut fonctionner à sec pendant 15 minutes (après 15 minutes de fonctionnement à sec, elle s'arrêtera automatiquement), le fonctionnement à sec fera du bruit, augmentant également l'abrasion de l'arbre et du manchon de l'arbre.

2 : Utilisez le tuyau de diamètre recommandé pour raccorder l'entrée de la pompe, si vous utilisez un tuyau de diamètre inférieur à l'entrée de la pompe, en raison de la pression négative dans la pompe, l'air extérieur pénètre plus facilement dans la pompe par le biais de la canalisation, cela dégradera les performances de la pompe, et les bulles d'air endommageront également la pompe.

3 : Vue de la direction d'entrée de la pompe, la turbine tourne dans le sens des aiguilles d'une montre (voir la flèche sur l'orifice de sortie).

4 : La pompe peut être installée verticalement ou horizontalement (voir figure 1) Lorsqu'elle est installée verticalement, l'orifice de sortie doit être orienté vers le haut.

5 : Afin d'éviter le fonctionnement à sec (l'air reste coincé dans la turbine), l'orifice de sortie de la pompe à eau doit être vertical ou dans la partie supérieure de la turbine. (voir figure 1)

6 : Le tuyau raccordé doit être monté verticalement (ou sans coude à 20 cm) pour faciliter l'évacuation de l'air, le tuyau de sortie ne doit pas utiliser de coude de moins de 90 degrés (voir figure 2).

7 : Ne peut pas utiliser l'eau de mer ou d'autres liquides fortement pollués avec de grosses impuretés granulaires comme milieu liquide.




■ Température paramètre
Température du liquide moyen : -40℃ à +85℃ (-40 °F à +185 °F)
Température ambiante de fonctionnement : -40℃ à +120℃ (-40 °F à +248 °F)
Température de stockage : -40℃ à +70℃ (-40 °F à +158 °F)
(jusqu'à 100℃, mais cela réduira la durée de vie)
■ Pression du système
-0,2 à 2,5 bars (100℃ (212 °F).
La durée de vie est supérieure à 20 000 heures sur la base de la tension nominale et d'une température ambiante de 36℃ (86 °F).
■ Plage de tension
Pompe à eau nominale 24 V, plage de fonctionnement 18 V - 32 V
Bien que le moteur puisse être utilisé dans une large plage de tension et de température, une tension et une température excessives ou trop basses affecteront la durée de vie du moteur, la pompe ne peut pas être exposée à un environnement de rayonnement thermique.

Liquide moyen : mélange liquide (eau avec moins de 60 % de glycol)


■ Paramètre électrique

Modèle de connecteur et propriétés électriques correspondantes (voir figure 3) :

■Caractère PWM

La taille de fil recommandée est (basée sur une chute de tension de 3 %)
* La longueur du fil représente la distance entre la pompe et la batterie



■ Attentions
1. Température ambiante de fonctionnement : -40℃--120℃, doit essayer d'éviter de se rapprocher du système de tuyaux de décharge de gaz et du catalyseur à trois éléments et du moteur pendant l'installation, assurer la température de l'environnement de travail.
2. La position d'installation de la pompe à eau doit être aussi proche que possible du faible niveau d'eau, afin de prolonger la durée de vie de la pompe.
4. Veuillez utiliser la pompe loin de l'environnement poussiéreux, la poussière est nocive pour réduire la durée de vie
5. Faites attention à la pureté de l'eau, évitez le blocage et le blocage de la turbine pour réduire la durée de vie de la pompe

■ Paramètre de performance

■Dimension externe
