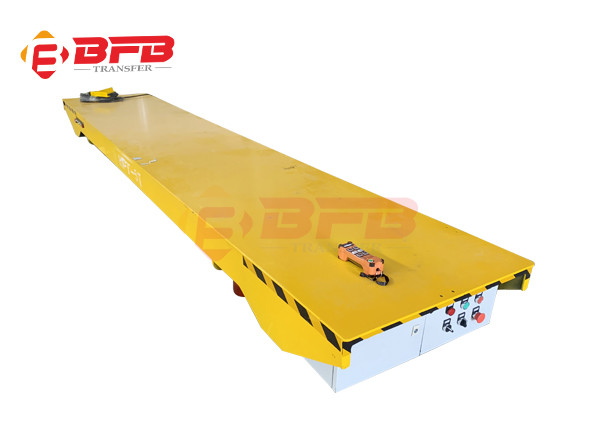

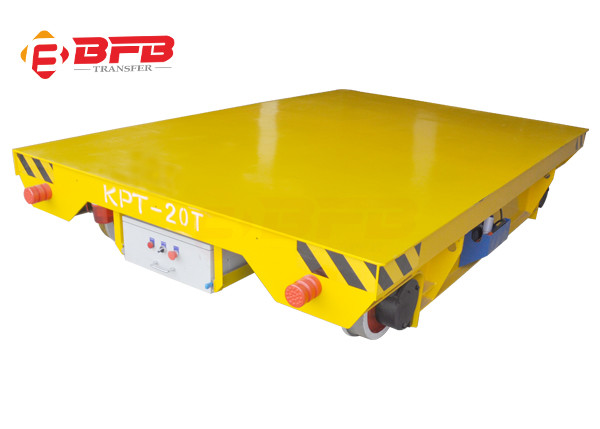

la structure principale du câble de kpt a actionné 20 tonnes meurent chariot de rail de transport inclut le cadre, le dispositif d'entraînement, l'ensemble de roue, le câble, la boîte de contrôle, etc.

1. dispositif d'entraînement

Le dispositif d'entraînement se compose de moteur et de réducteur. le moteur est moteur de levage de métallurgie de série de yz, avec la catégorie d'isolation de f et la catégorie de protection d'ip44. la puissance du moteur peut être choisie selon le tonnage évalué du chariot plat électrique. le réducteur adopte le niveau résistant de l'industrie de levage et de transport, et est particulièrement employé pour l'axe tenant le type chariot plat avec la surface dure de dent. elle a la structure compacte, la fiabilité élevée, la bonne universalité et l'installation et l'entretien commodes. des vitesses sont faites par la carburation, l'extinction et le meulage, et sont produites par les fabricants professionnels bien connus.

2. ensemble de roue

la roue est zg55, avec l'extinction globale, la dureté de la bande de roulement de roue et le côté intérieur de la bride de roue hb320-380 et la profondeur de 20mm ; l'axe est éteint et gâché avec de l'acier 45, le siège de rapport est zg45, et l'incidence est roulement à rouleaux radial. l'alignement micro automatique axial de l'incidence peut éliminer et surmonter la déformation élastique de la voiture plate sous le chargement à vide et complet et la déviation du parallélisme latéral de la voie, assurer l'équilibre de la voiture plate fonctionnant sur la voie, et améliore la durée de vie. après que la roue soit assemblée, elle peut tourner avec souplesse.

3. câbles

le câble a été relié la terre de puissance dessus pour réaliser l'alimentation d'énergie, qui a été placée sur le plancher. la chaîne de câble peut être ajoutée pour protéger le câble

4. boîte de contrôle :

l'armoire de commande intégrée est installée du côté inférieur du cadre du chariot plat électrique pour jouer un rôle protecteur. les composants électriques sont des marques importées. le système de contrôle est équipé du commutateur de protection de fuite, de la protection de surcharge et des éléments de contrôle de puissance- de secours, et le circuit de commande est placé à la tension de la sécurité 36v. toute la série de matériel électrique a la protection de distribution d'énergie, la protection de court-circuit, la protection de surintensité, la protection de perte de tension, la protection nulle, la protection de puissance- de secours, les signes de sécurité, etc., qui assurent l'interprétation de transmission, l'interprétation de contrôle, la sécurité d'interprétation de protection, l'exactitude et la fiabilité, et le stationnement sûr en cas d'urgence.
