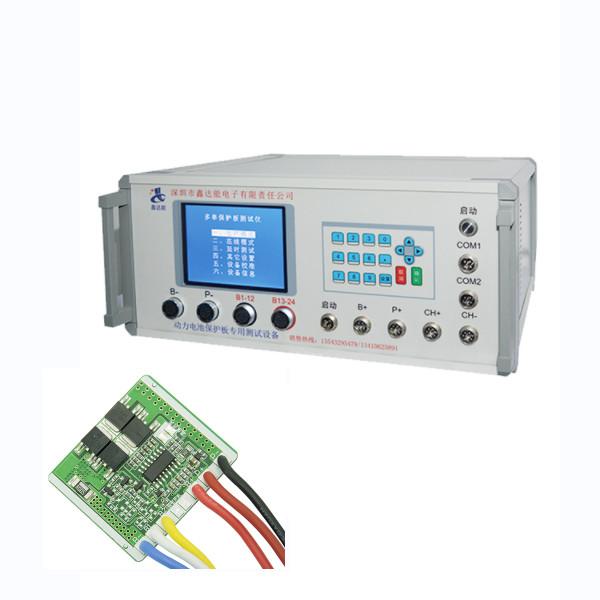

Test des performances de surcharge et de protection à courte portée avec le testeur de panneau de protection multifonctionnel PBTS
Test des performances de surcharge et de protection à courte portée avec le testeur de panneau de protection multifonctionnel PBTS
Les spécifications
Numéro de modèle :
PBTS16-120
Lieu d'origine :
Chine
Quantité minimale de commande :
1
Conditions de paiement :
L/C, T/T, Western Union et MoneyGram
Capacité à fournir :
500 ensembles/mois
Délai de livraison :
10 jours ouvrables
Détails de l'emballage :
Le cas en bois
Nom du produit :
Appareil de contrôle de plat de protection
Taille :
430*420*190mm (W*D*H)
l'assurance qualité :
1 ans
Consommation auto- de section simple :
0-500uA
Examinez le nombre de ficelles :
1-16 ficelles
Courant dérivé sur- :
1-120A
Taille du placard :
430*420*190mm (W*D*H)
Nombre de cordes :
16S
le poids :
22 kg
Usage :
Machine d'essai automatique
Le type :
Équipement d'essai
Quelle source :
Tension CA, 220V, ± 10%
Définition

16 Testeur de plaque de protection des cordes - Testeur de plaque de protection des cordes



1. Introduction de l'équipement



Le testeur de panneau de protection multifonction de la série PBTS est principalement utilisé pour tester si les indicateurs fonctionnels du panneau de protection de la batterie de puissance sont dans la plage de paramètres,afin de fournir un ensemble de normes de test pour le personnel . Convient aux fabricants de plaques de protection et aux fabricants de batteries de puissance pour les essais de plaques de protection des batteries de puissance.



2. Fonction de test



Voltage de protection contre la surcharge, tension de récupération de surcharge, tension de protection contre la surcharge, tension de récupération de surcharge, protection contre le courant de surcharge, test de performance de protection contre la courte durée,la protection contre les courants de charge , tension ouverte équilibrée, courant réel équilibré, plaque de protection totale depuis le courant de consommation, courant d' autoconsommation de section unique, retard de protection contre la surcharge,retard de surprotection , retard de protection contre les surtensions, résistance interne



3Description du paramètre de l'équipement

Type de projet Spécification de l'essai Ratio de résolution
Testez le nombre de chaînes 1 à 16 cordes
Voltage de référence 0.5 à 5 V ± 1 mV
Surcharge pour protéger la tension 0.5 à 5 V ± 1 mV
La protection contre les surcharges est supprimée 0.5 à 5 V ± 1 mV
Voltage de protection contre la surcharge 0.5 à 5 V ± 1 mV
La protection contre la surdose est supprimée 0.5 à 5 V ± 1 mV
Valeur de protection du courant de surcharge 1 à 120A ±0,1 A
Valeur de protection du débit de surcharge 1 à 40A ±0,1 A
Délai de protection contre les débordements 0 à 10S ± 1 ms
Délai de surcharge / Protection contre la surcharge 0-20S ± 1 ms
Voltage d'allumage équilibré 0.5 à 5 V ± 5 mV
Courant d'allumage équilibré 0 à 200 mA ± 1 mA
Une seule section - Consommation personnelle 0 à 500 uA ± 1 uA
Épreuve de résistance du circuit interne 0 à 200 mΩ ±1mΩ
Protection contre les courts-circuits (plus de 6 cordes) 0-9999uS ± 1 uS
Paramètres en ligne Communication par chaîne Port série RS232







Nom



Le nombre de points de contrôle est le suivant:


Nombre de chaînes de test

 1 à 16S


Fonctions de base

1. Essai de résistance interne

2. Voltage de surcharge et de surdécharge individuels

3Voltage de récupération de surcharge et de décharge individuel

4Délai de protection contre la surcharge/décharge

5. courant de protection contre la charge/décharge

6Charge/décharge par rapport au décalage de courant

7- surcharge secondaire unique et surdélai de décharge


Points d'essai spéciaux

1. Essai d'autoconsommation en section unique ((Réfère à la consommation d'énergie réelle et précise par section)

2. Équilibrer le courant et la tension d'équilibrage ((Il peut saisir avec précision le courant d'équilibre et la tension d'ouverture de l'équilibre

3.Ajustement de l'appui à l'ordre de test


Démarrage du programme de test



Prise en charge du démarrage automatique/manuel de la numérisation de codes-barres


Données d'essai



Des fiches de données peuvent être générées et enregistrées pour faciliter la traçabilité du produit


Module



Module à courant élevé: niveau de courant 120A, précision de courant ±0,1A

Module de tension: sortie programmable de 0,5 à 5 V, précision ± 5 mV

Module de court-circuit: super condensateur fournit instantanément courant de court-circuit 400A, tester le temps de retard de court-circuit





4Comment commander?

S'il vous plaît envoyez-nous votre commande par e-mail ou appelez-nous vendeurou nous pouvons faire la facture proforma selon votre demande

Nous devons connaître les informations suivantes pour votre commande avant d' envoyer votre PI
