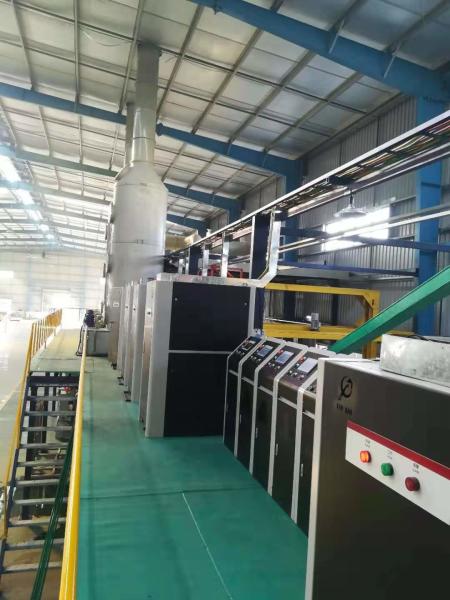

150 T/mois ligne de production d'oxydation horizontale semi-automatique
150 T/mois ligne de production d'oxydation horizontale semi-automatique
150 T/mois ligne de production d'oxydation horizontale semi-automatique
150 T/mois ligne de production d'oxydation horizontale semi-automatique
Les spécifications
Numéro de modèle :
APL-150T
Lieu d'origine :
Chine
Quantité minimale de commande :
1 jeu
Conditions de paiement :
T/T
Capacité à fournir :
mois 1set/6
Délai de livraison :
180-200 jours
Détails de l'emballage :
emballage de stander d'exportation
Rendement :
150 tonnes /month
Caractéristique :
La polyvalence
Fonctionnez :
Parties à moteur à combustion
Épaisseur du film anodisant :
8 à 12 μm
Max Profile Length :
Pour les véhicules à moteur
Voltage :
380 V à 415 V
Définition

150 T/mois ligne de production d'oxydation horizontale semi-automatique



一.Description du produit:

1La mini-ligne de production d'anodisation est un système compact et efficace conçu pour les opérations d'anodisation à petite échelle.

2Il convient aux entreprises ou aux particuliers qui ont besoin d'une solution rentable pour appliquer des revêtements de protection et de décoration sur les pièces métalliques.

3La chaîne de production est équipée d'un système de contrôle qui surveille et régule divers paramètres tels que la température, le courant et le temps de traitement.

二Condition de conception

Je suis désolée.

1 Alliage D'aluminium 6061 à 6063 ou autres
2 Anodisation de la pensée du film 10 à 12 μmmicron
3 Surface moyenne de couverture 400 m2/t (tonnes)
4 Longueur maximale du profil en aluminiumh Pour les véhicules à moteur
5 Ratio d'extrusion 2.5 kg/m2
6 Heures de travail/m 300d/m x 20h/d = 600h/m
7 Système de support Deux appareils/ rack
8 Fonctionnement des rayonnages Le manuel
9 Taux d'utilisation des équipements 0.9
10 Énergie électrique AC à trois phases 380v 50hz
11 Puissance de commande AC220V à 50 Hz
12 Fourniture d'eau 2 kg/cm2·G
13 Vapeur chaude 6 kg/cm2·G
14 Compresseur d'air 6 kg/cm2G



三. réservoir de traitement

1 Dégrassant [Acide sulfurique libre180 ± 30 g/l] 1 réservoir
2 Gravure alcaline[F]réalkali 40 à 60 g/l,Al3+ 30 à 120 g/] 1 réservoir
3 Neutralité[Acide sulfurique libre180 ± 20 g/l] 1 réservoir
4 Anodisation [Acide sulfurique libre140 à 180 g/l,Al3+≤ 20 g/l] 1 réservoir
5 Colorisant [sulfate brun 3 à 8 g/l,Acide sulfurique libre15 à 25 g/l, pH 0,8-1,2  1 réservoir
6 Étanchéité à température moyenne [PH 5-6.5,Ions de nickel00,8-1,3 g/l,Fluorion00,3 à 0,7 g/l] 1 réservoir

四.Processus de traitement:

  1. Dégraissage
    (1) 6 jig ((rack) / réservoir x 1 réservoir    =6jig ((rack)
    (2) Temps de traitement: 2 à 5 min.
  2. Gravure alcaline
    (1) 6 jig ((rack) / réservoir x 2 réservoirs    =12 jigJe ne sais pas.
    (2) Lestraitementle temps: 3 à 15 min.
  3. Neutralité
    (1) 6 jig ((rack) / réservoir x 1 réservoir    =6jigJe ne sais pas.
    (2) Lestraitementle temps: Un à cinq minutes.
  4. Anodisation
    (1) 2 plateaux/réservoir x 1 réservoir = 2 plateaux
    (2) Densité de courant: 130 A/m2
    (3) Temps de traitement: 30 min
    (4) Temps de non-traitement: 10 min
    (5) Temps total 30 + 10 = 40 min

(6)Couche anodisante moyenne: 0,36*1,3*30*0,77 = 10,81um

  1. Couleur 1

1) Leprocédé de chlorage: mélange de sels

2) Quantité: 2 étagères/réservoir x 1 étagère = 2 étagères

3) Densité de courant: 70A

4) Temps de traitement: 2 à 8 min



6- Le scellement.
1) Méthode d'étanchéité: étanchéité à température moyenne ou normale
2) LeQuantité:6 piles (rack) par réservoir x 1 réservoir
3) Temps de traitement 10 à 15 min



五. Paramètre de conception et réglage

1. Zone de traitement anodisante:
1) LeChaque réservoir de procédé d'anodisation nécessite 40 minutes, où le total de la charge/année:Je suis désolée.

(2 racks x 1 réservoir x 60 min/h) ÷ 40 min x 600 heures = 1800 jig ((racks)

2) LeConception 42,9m2/Où chaque réservoir est de 85,8m2
3) Les produitsTraitement des surfaces par an: 1800 jig (rack) x 42,9 m2 /jig = 77220 m2



2Poids du traitement anodisant:
Production mensuelle: 77220m2÷400m2/T*0,9=174T¢ 150T



3.Consommation d'électricité:
1) Réservoir d'anodisation: 100m2/réservoir* 130A/m2÷0,9=14444A/réservoir

Réducteur de puissance: 15000A = 1 unité
        2) réservoir de chlorage:100 m2/réservoir × 70 A/m2÷0,9 = 7777 A/réservoir

Réducteur de couleur: 8000A = 1 unité



六. Processus de discussion

Discrétion pour UN

1) Dé = dégraissage

2) Rs = rinçage, HW Rs = rinçage à l'eau chaude

4) AE = gravure alcaline

5) Ne =Neutralité

6) LeAn = anodisation

7) Cl = couleur

8) Sl = scellement

9)MU = Déchargement des matières

10) Pc = Emballage
